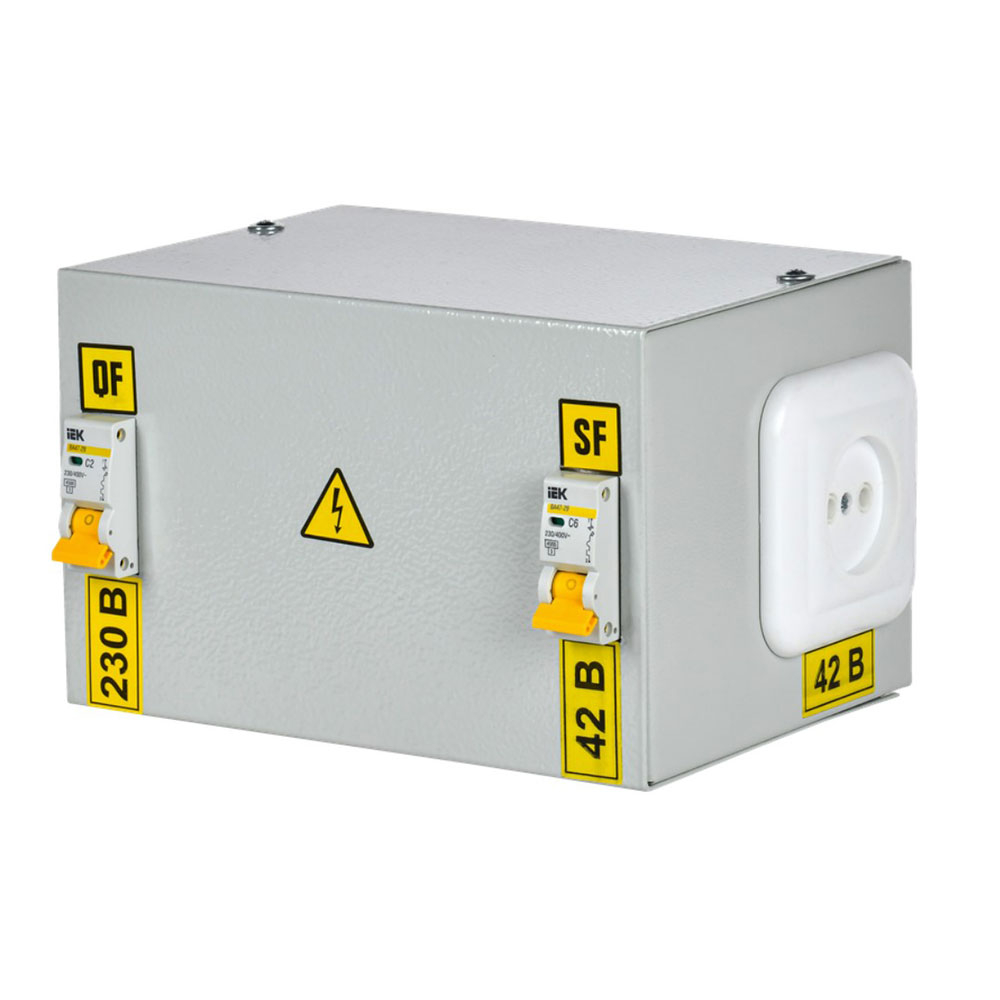

Ящики ЯТП имеют разборный металлический корпус, внутри которого установлены:
- однофазный понижающий трансформатор ОСО-0,25 мощностью 250 Вт;
- автоматические выключатели ВА47-29;
- штепсельная розетка.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Высокая технологичность и простота использования.
- Высокий уровень электробезопасности.
- Эстетичный внешний вид.
- Сертификат качества.
- Вид установки: навесной
- Габаритные размеры (ВхШхГ): 127х230х142 мм
- Количество вводов: 2 отверстия ?14 мм (сбоку)
- Номинальная частота: 50 Гц
- Номинальное напряжение изоляции: 600 В
- Максимально допустимое значение ожидаемого тока КЗ: 4,5 кА
- Климатическое исполнение: УХЛ4
- Степень защиты: IP30
- Вид системы заземления: TN-C, TN-S
- Цвет: RAL 7035
- Масса: 6,0 кг
Расшифровка обозначений
ЯТП-0,25 220/12-2 36 УХЛ4 IP30
- ЯТП - марка ящика
- 0,25 - мощность понижающего трансформатора, 250 ВА
- 220 / 380 - напряжение первичной обмотки, В
- 12 / 24 / 36 / 42 - напряжение вторичной обмотки, В
- 2 - модификация
- 3 - тип покрытия
- 3 - ЭПК/шагрень
Технические характеристики:
- Вид установки – навесной
- Номинальное напряжение изоляции, В - 600
- Габаритные размеры (В×Ш×Г), мм - 127×230×142
- Степень защиты - IP30
- Количество вводов - 2 отверстия ∅14 мм (сбоку)
- Масса, кг - 6,0
- Номинальная частота, Гц – 50
- Цвет - RAL 7035
- Максимально допустимое значение ожидаемого тока КЗ, кА - 4,5
- Климатическое исполнение - УХЛ4
- Вид системы заземления – TN-C, TN-S
