Автоматический выключатель EATON PL4-C63/1, 1P, C 63 A, 4.5 kA, 293130

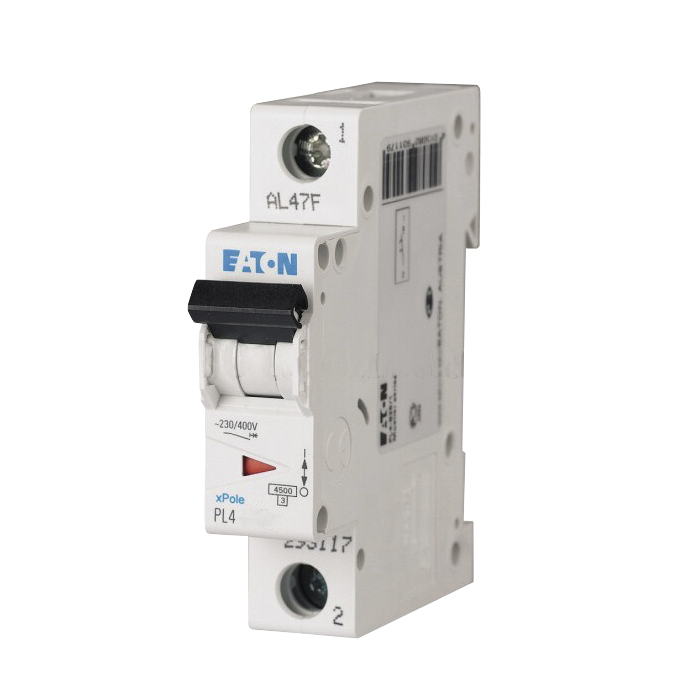

Миниатюрный автоматический выключатель Eaton xPole PL4-C63/1
количество полюсов – 1P, времятоковая характеристика – C, номинальный ток – 63 A, отключающая способность – 4.5 kA, арт. (sku, mpn) – PL4 C63/1, 293130

Технические характеристики

Надежный и сертифицированный по IEC/EN 60898‑1 миниатюрный автомат PL4-C63/1 подходит для коммерческих, жилых и промышленных электроустановок.

Электрические параметры

• Номинальное напряжение:  AC 230/400  В ,  DC 48  В (до 2 полюсов)
• Номинальный ток: 63 А с характеристикой C
• Характеристика срабатывания: C
• Отключающая способность: 4.5 кА при 230/400 В AC
• Класс селективности: 3, резервный предохранитель до 100 А gL
• Максимальное импульсное напряжение: 4  кВ
• Допустимое минимальное напряжение: AC/DC 12  В

⚙️ Механические и конструкционные параметры

• Размер: 45 мм высота, 17.5 мм на 1 полюс (1 модуль)
• Монтаж: DIN‑рейка IEC/EN 60715 с 3‑точечным креплением
• Защита клемм: IP20, безопасный для пальцев и рук
• Подключение: клеммы для проводов до 25  мм², момент затяжки 2.0–2.4 Нм
• Шина: совместима со стандартной шиной толщиной 0.8–2 мм, может быть установлена сверху или снизу
• Изоляция контакта: ≥4 мм для надежной изоляции

⚙️ Надежность и ресурс

• Электрический ресурс: ≥10 000 включений/отключений
• Механический ресурс: ≥20 000 циклов
• Селективность с предохранителями: обеспечивает взаимную селективность с D‑серией и NH‑00, DII‑DIV до определенных пределов

Дополнительные возможности

• Контактный индикатор (красный/зеленый) для состояния выключено/включено
• 3-позиционное крепление на DIN-рейке для удобного снятия
• Опциональные аксессуары: вспомогательный выключатель, сигнализатор, шунтовой расцепитель, расцепитель минимального напряжения, блокировка, корпуса и дополнительные клеммы

Часто задаваемые вопросы (FAQ)

Что такое миниатюрный автоматический выключатель Eaton PL4-C63/1?

Это однополюсный (1P) автоматический выключатель, предназначенный для защиты электрических цепей от токов перегрузки и короткого замыкания. Он рассчитан на номинальный ток 63 Ампера.

Где можно применять этот автомат?

Он сертифицирован по стандарту IEC/EN 60898-1 и подходит для использования в жилых, коммерческих и промышленных электроустановках.

Что означает времятоковая характеристика "C"?

Характеристика "C" является универсальной и предназначена для защиты линий со смешанной нагрузкой, где есть приборы с умеренными пусковыми токами (например, розетки, освещение, бытовая техника). Автомат срабатывает при превышении номинального тока в 5-10 раз.

Какова его отключающая способность и почему это важно?

Отключающая способность составляет 4.5 кА (4500 Ампер). Это максимальный ток короткого замыкания, который выключатель может безопасно прервать, не повредившись. Этот показатель достаточен для большинства жилых и коммерческих объектов.

Как он монтируется?

Автомат легко устанавливается на стандартную DIN-рейку с помощью 3-позиционного крепления, что позволяет удобно добавлять или снимать устройства из уже собранного щитка.

Какое сечение провода можно к нему подключить?

Клеммы рассчитаны на подключение как монолитных, так и многожильных проводов сечением до 25 мм². Клеммы имеют защиту IP20, что делает их безопасными для прикосновения.

Можно ли расширить его функционал?

Да, к выключателю можно дополнительно установить аксессуары: вспомогательный выключатель (для сигнализации состояния), шунтовой расцепитель (для дистанционного отключения) и другие модули.

Что показывает индикатор на передней панели?

Индикатор чётко отображает реальное состояние контактов: красный цвет — «включено», зелёный — «отключено». Это повышает безопасность при обслуживании, так как зелёный цвет гарантирует наличие изоляционного промежутка.
