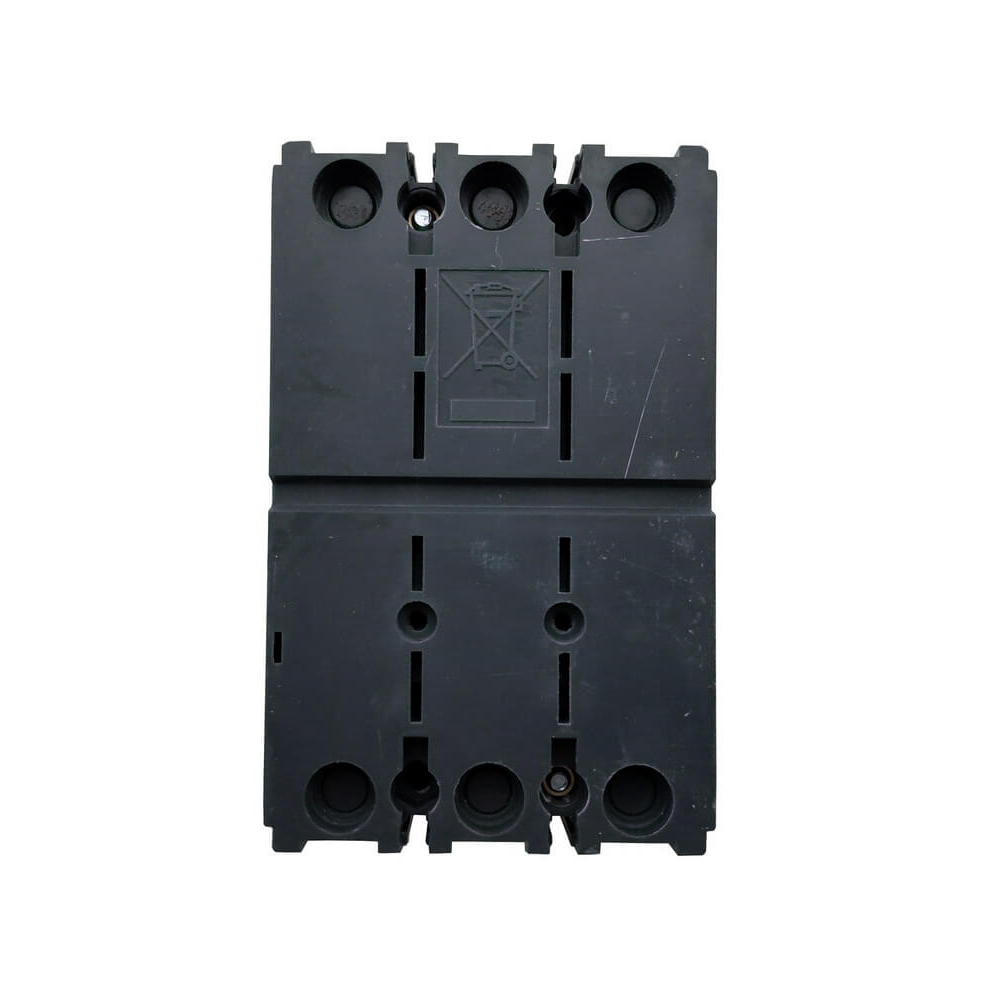

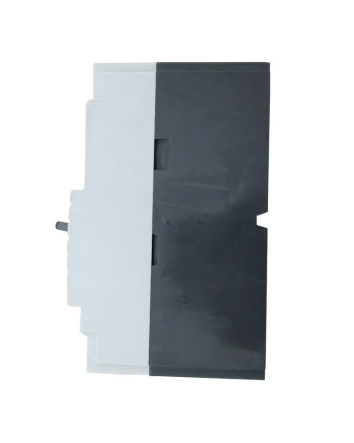

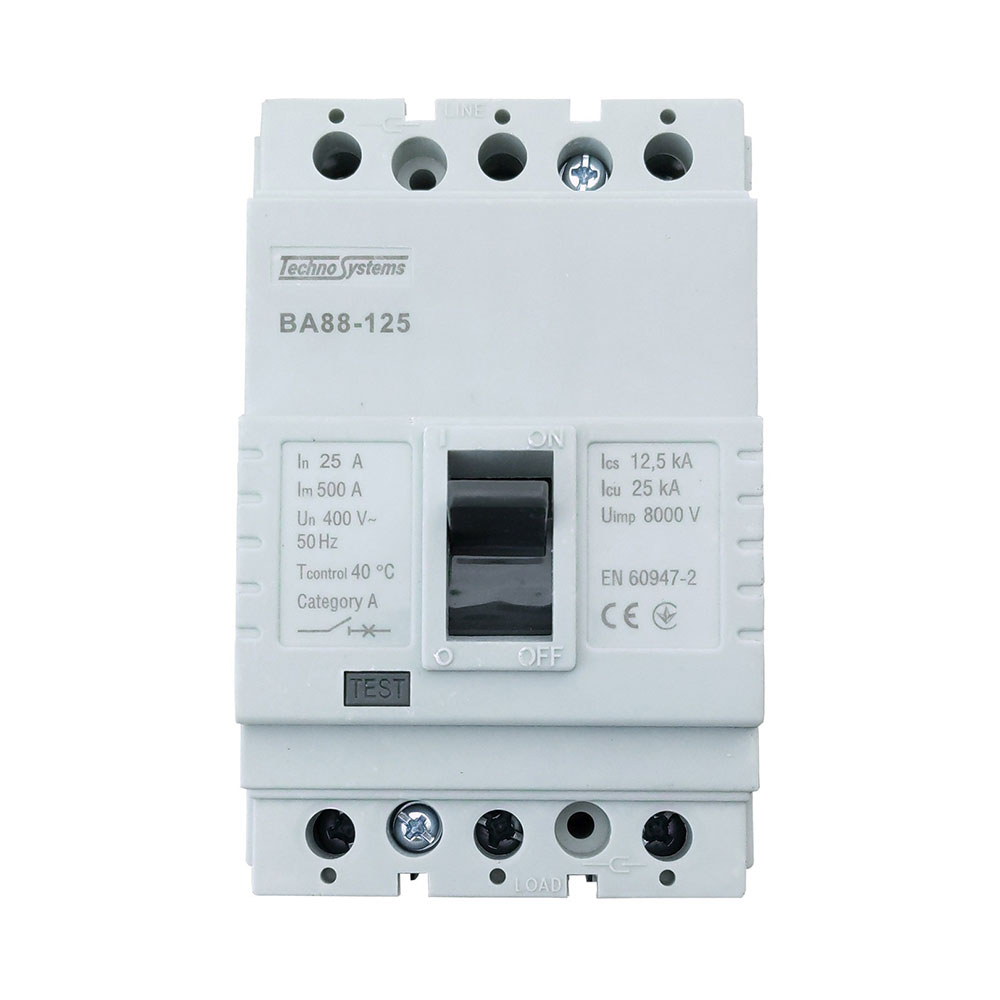

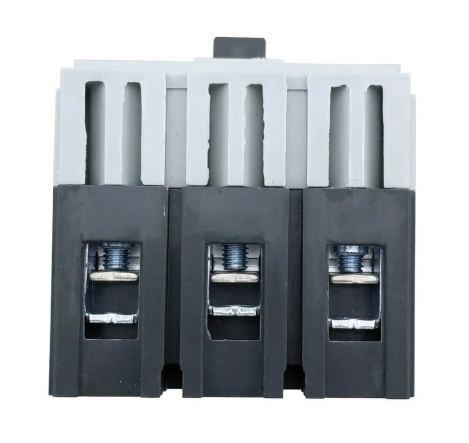

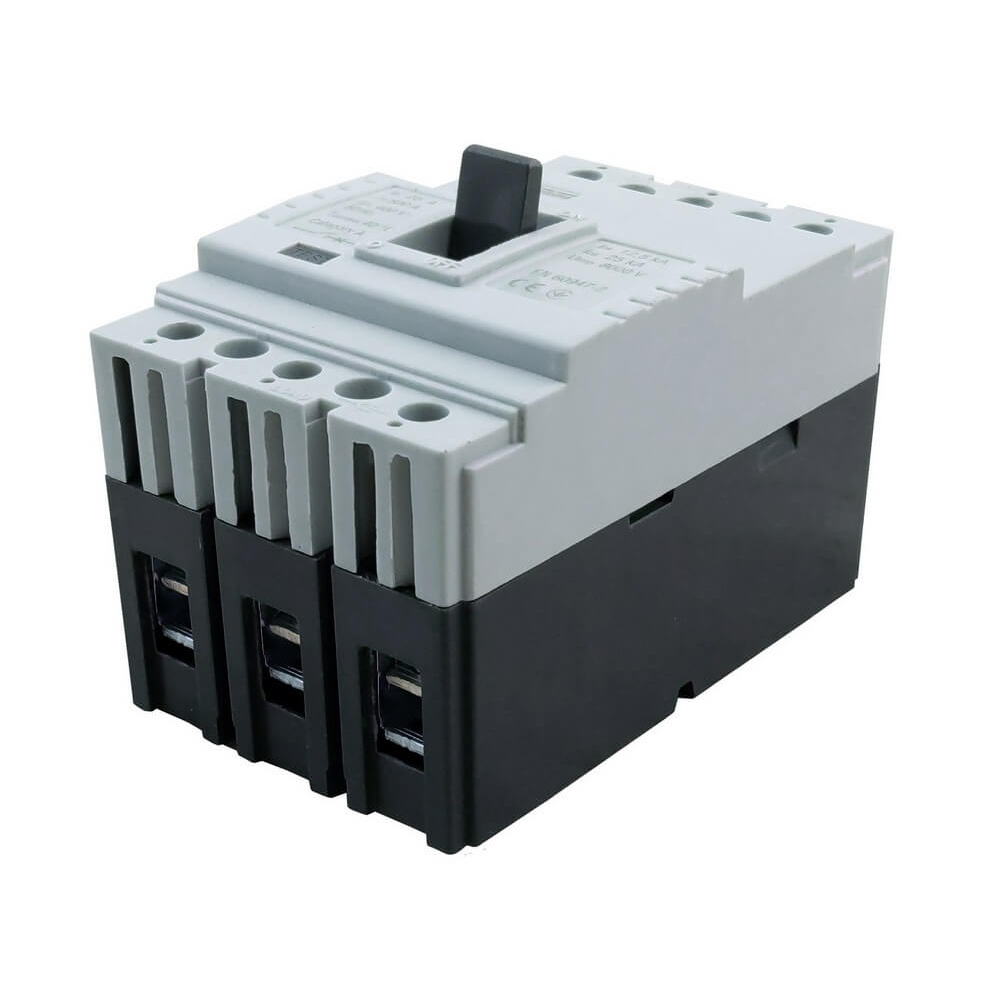

Автоматический выключатель TNSY ВА88-125
количество полюсов – 3P, номинальный ток — 25 ампер, отключающая способность — 25 kA, артикул — 5505219
Назначение:
Автоматические выключатели серии ВА88 торговой марки TNSY предназначены для проведения тока в нормальном режиме и отключения токов перегрузки и короткого замыкания. Также они подходят для нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей в трехфазных сетях переменного тока с напряжением до 400 В и частотой 50 Гц.
Изделие соответствует техническим регламентам безопасности низковольтного оборудования и электромагнитной совместимости оборудования в части ДСТУ EN 60947-2:2015, ДСТУ EN 60898-1:2014.
Выключатели имеют климатическое исполнение УХЛ3. Диапазон рабочих температур составляет от -40 до +60 °С. Окружающая среда должна быть не взрывоопасной, без агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, без пыли и водяных паров, не насыщенной токопроводящими элементами. Без непосредственного воздействия ультрафиолетового излучения.
Степень защиты:
- корпус выключателя – IP30,
- со стороны контактных зажимов – IP00.
Технические данные и характеристики:
Автоматические выключатели серии ВА88 оснащены комбинированными расцепителями (тепловым и электромагнитным). Температура настройки расцепителя +40 °С.
- Технические параметры выключателей в зависимости от типа исполнения приведены в таблице 1.
- Электромагнитный расцепитель короткозамкнутых токов должен вызывать размыкание выключателя с погрешностью ±20% от значения тока срабатывания уставки в соответствии с таблицей 1.
- Тепловой расцепитель срабатывает с обратнозависимой выдержкой времени и должен вызывать размыкание выключателя с погрешностью ±10% от значения тока срабатывания уставки теплового расцепителя lr в соответствии с таблицей 2.
| Наименование параметра | Значение | |
|---|---|---|
| Серия автоматических выключателей | ВА88-125 | |
| Максимальный номинальный ток (базовый габарит) 1n, А | 125 | |
| Номинальный ток (уставка теплового расцепителя) ln, А | 12,5; 16; 25; 32; 40 | 50; 63; 80; 100; 125 |
| Уставка электромагнитного расцепителя lm, А | 500 A | 10 In |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 8000 | |
| Номинальное напряжение изоляции Ui, В | 690 | |
| Расцепитель сверхтоков | Тепловой и электромагнитный | |
| Номинальная рабочая предельная отключающая способность lcs, кА | 12,5 | |
| Номинальная предельная отключающая способность lcu, кА | 25 | |
| Механическая износостойкость, циклы В-O, не менее | 7000 (8500 для In<100A) | |
| Электрическая износостойкость, циклы В-O, не менее | 2500 | |
| Масса, кг | 0,92 | |
| Срок службы, лет | 15 | |
