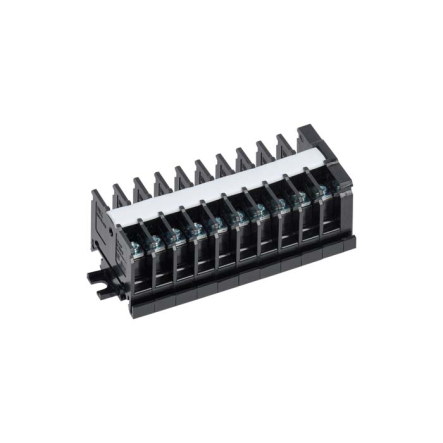

Блок зажимов наборный IEK БЗН TK-010, 1,5 кв.мм., 10 А, на DIN-рейку, 10 пар, YZN43-10-001-K02
Описание
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В. Устанавливаются на монтажную панель или DIN-рейку. Для изоляции проводников устанавливается торцевая заглушка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни. Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- - блоки ТВ – 15-100 А, ? 1,5 – 10 мм2;
- - блоки ТС – 60-600 А, ? 16 – 300 мм2;
- - блоки ТК – 10-100 А, ? 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).
Технические характеристики:
- Производитель: ИЕК
- Сечение одножильного жёсткого провода — 0,75...1,5 мм²
- Сечение многожильного гибкого провода — 0,75...1,5 мм²
- Номин ток In — 10 А
- Номин раб напряжение — 660 В
- Тип электрич соединения 2 — Винтовое соединение
- Место соединения — Сбоку (поперечное)
- Количество полюсов — 10
- Количество зажимных клемм на 1 полюс — 2
- Тип монтажа — DIN-рейка (стандарт) 35 мм
- Материал изоляции корпуса — Пластик
- Рабочая температура — -40...+50 °C
- Класс негорючести изоляц материала UL94 — V1
- Ширина или размер ячейки — 38.0 мм
- Длина — 88 мм
- Цвет — Черный
- Номин раб напряжение переменного тока Ue — ≤ 660 В
- Номин раб напряжение постоянного тока Ue — ≤ 440 В
- Номин частота — 50 Гц
- Номин напряжение изоляции Ui — 660 В
- Макс поперечное сечение проводника — 1,5 мм²
- Материал зажима — Сталь
- Материал корпуса — АБС-пластик
- Климатическое исполнение — УХЛ3
- Степень защиты - IP — IP00
- Ширина — 38 мм
- Высота — 28 мм
- Номинальная способность к присоединению — 0,75...1,5 мм²
- Модель или исполнение — Фазная
- Винт крепления — М2
- Материал токоведущей части — Сталь
- Относительная влажность воздуха — ≤ 90%
- Степень загрязнения — 3
- Ремонтопригодность — Нет
- Номин импульсное выдерживаемое напряжение — 8 кВ
- Количество клеммных пар — 10
- Сечение шины — 6.0 мм²
- Макс сечение присоед шин — 6,5x3 мм²
- Тип электрич соединения 1 — Винтовое соединение
