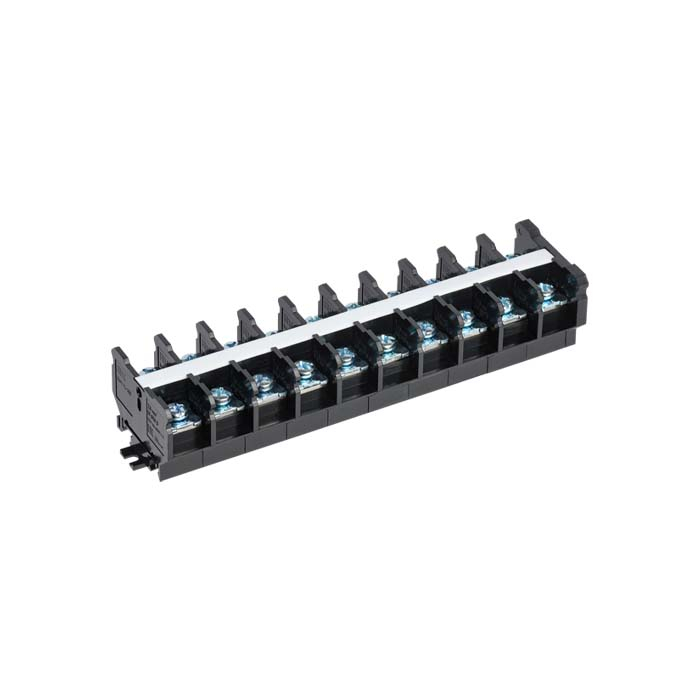

Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель или DIN-рейку. Для изоляции проводников устанавливается торцевая заглушка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, ? 1,5 – 10 мм2;
- блоки ТС – 60-600 А, ? 16 – 300 мм2;
- блоки ТК – 10-100 А, ? 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).
Технические характеристики:
- Производитель: ИЕК
- Сечение одножильного жёсткого провода: 10...25 мм²
- Сечение многожильного гибкого провода: 10...25 мм²
- Номин ток In: 100 А
- Номин раб напряжение: 660 В
- Тип электрич соединения 2: Винтовое соединение
- Место соединения: Сбоку (поперечное)
- Количество полюсов: 10
- Количество зажимных клемм на 1 полюс: 2
- Тип монтажа: DIN-рейка (стандарт) 35 мм
- Материал изоляции корпуса: Пластик
- Рабочая температура: -40...+50 °C
- Класс негорючести изоляц материала UL94: V1
- Ширина или размер ячейки: 53.0 мм
- Длина: 210 мм
- Цвет: Черный
- Номин раб напряжение переменного тока Ue: ≤ 660 В
- Номин раб напряжение постоянного тока Ue: ≤ 440 В
- Номин частота: 50 Гц
- Номин напряжение изоляции Ui: 660 В
- Макс поперечное сечение проводника: 25,0 мм²
- Материал зажима: Сталь
- Материал корпуса: АБС-пластик
- Климатическое исполнение: УХЛ3
- Степень защиты - IP: IP00
- Ширина: 64 мм
- Высота: 46 мм
- Номинальная способность к присоединению: 10...25 мм²
- Модель или исполнение: Фазная
- Винт крепления: М6
- Материал токоведущей части: Латунь
- Относительная влажность воздуха: ≤ 90%
- Степень загрязнения: 3
- Ремонтопригодность: Нет
- Номин импульсное выдерживаемое напряжение: 8 кВ
- Количество клеммных пар: 10
- Сечение шины: 42.5 мм²
- Макс сечение присоед шин: 17x4 мм²
- Тип электрич соединения 1: Винтовое соединение
