Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.
АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.

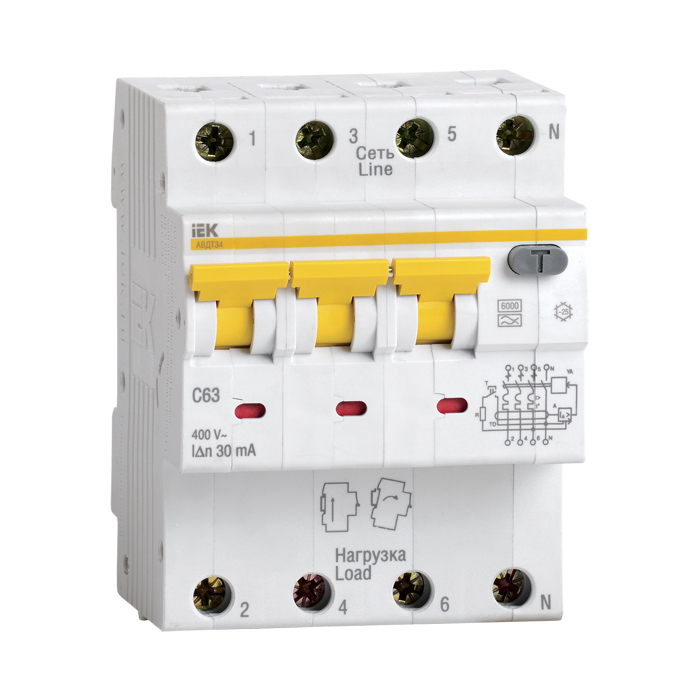

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
Высокая электрическая износостойкость - не менее 6000 включений.
Серебросодержащие напайки на контактах.
Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА) Индикатор положения контактов.
Расширенный диапазон рабочих температур от –25°С до +40°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
Технические характеристики:
- Количество полюсов: 4
- Количество защищенных полюсов: 3
- Номинальный ток: 32 А
- Номин раб напряжение: 400 В
- Номин откл диф ток: 30 мА
- Тип тока утечки: A
- Ширина по количеству модульных расстояний: 4
- Макс сечение входящего кабеля: 25 мм²
- Номин импульсное выдерживаемое напряжение: 4 кВ
- Тип монтажа: на DIN-рейку
- Частота: 50 Гц
- Степень защиты - IP: IP20
- Монтажная глубина - ниши: 72 мм
- Тип расцепителя: Тепловой, электромагнитный
- Тип подключения: Винтовое соединение
- Отключающая способность: 6.0 кА
- Характеристика срабатывания от сверхтоков: C
