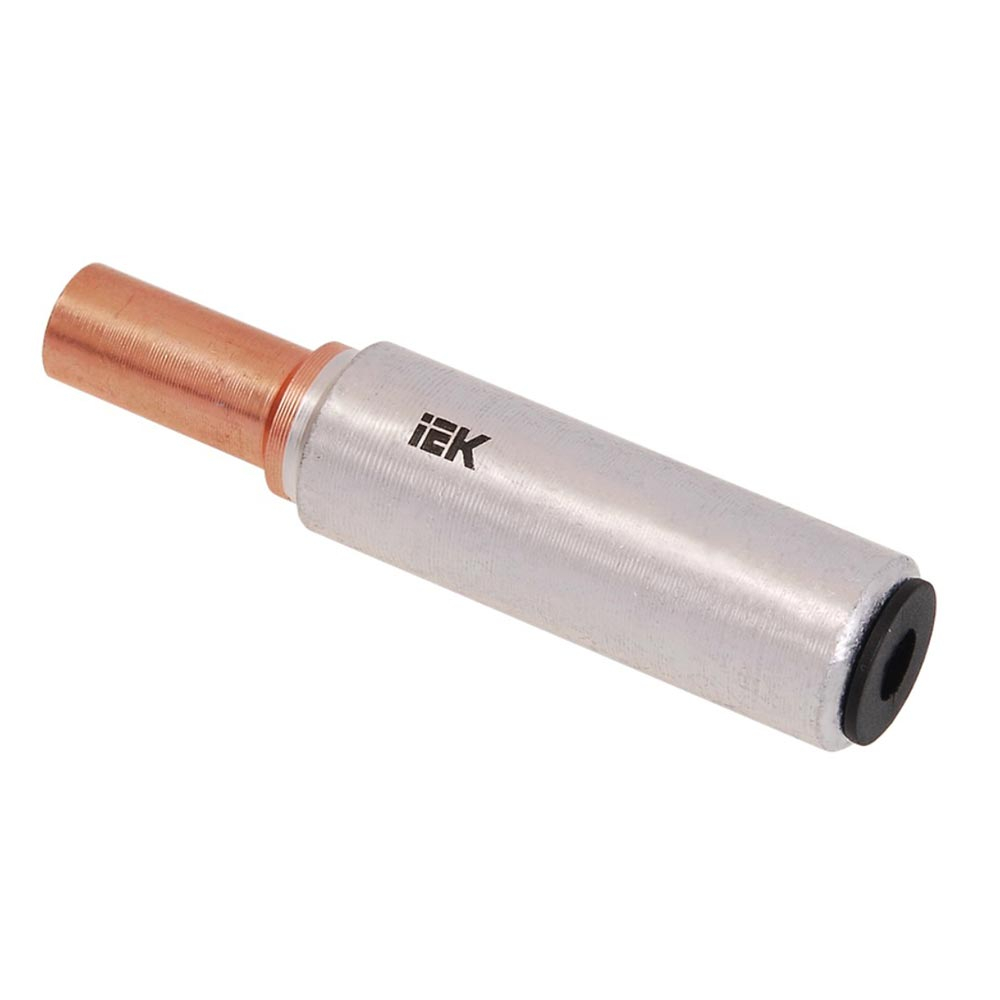

Гильзы медно-алюминиевые ГМА предназначены для соединения медного проводника с алюминиевым различных сечений.
Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля.
Сечение соединяемых проводников из меди или алюминия определяется маркировкой гильзы. Первая цифра в маркировке указывает сечение медного проводника, следующая после знака дроби - сечение алюминиевого проводника. Например, гильза ГМА-16/25 позволяет соединить проводники из меди сечением 16 мм2 и алюминия сечением 25 мм2.
Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля.
Все гильзы серии ГМА проходят обязательную проверку на излом в месте соединения меди и алюминия - это определяет высокую надежность и качество выпускаемой продукции.
Технические характеристики:
- Производитель: ИЕК
- Уменьшенное номин поперечное сечение-алюминий: - мм²
- Материал: Алюминий / Медь
- Диапазон напряжения: До 10 кВ
- Длина: 112.0 мм
- Наруж диаметр: 32.0 мм
- Внутр диаметр 1: 17.0 мм
- Внутр диаметр 2: 17.0 мм
- Диапазон рабочих температур: -60...+50 °C
- Назначение или область применения: Прочее
- Глибина отв под кабель слевой стороны: 59.0 мм
- Глибина отв под кабель справой стороны: 40.0 мм
- Мин осевая разрушающая нагрузка: 7.40 кН
