Применение:
Предназначены для передачи электрических сигналов управления, контроля, сигнализации, регулирования
электрического оборудования и устройств, а также для межприборного монтажа электрических установок, работающих
при переменном напряжении до 750 В, в условиях повышенных внешних электромагнитных влияний, для эксплуатации
в промышленных пожаровзрывоопасных зонах.
Расшифровка маркировки МКЭКШвнг:
М - монтажный.
К - кабель.
Э - экран из медных проволок.
К - броня из стальных оцинкованных круглых проволок
Шв - оболочка из поливинилхлоридного пластиката.
нг - пониженная горючесть

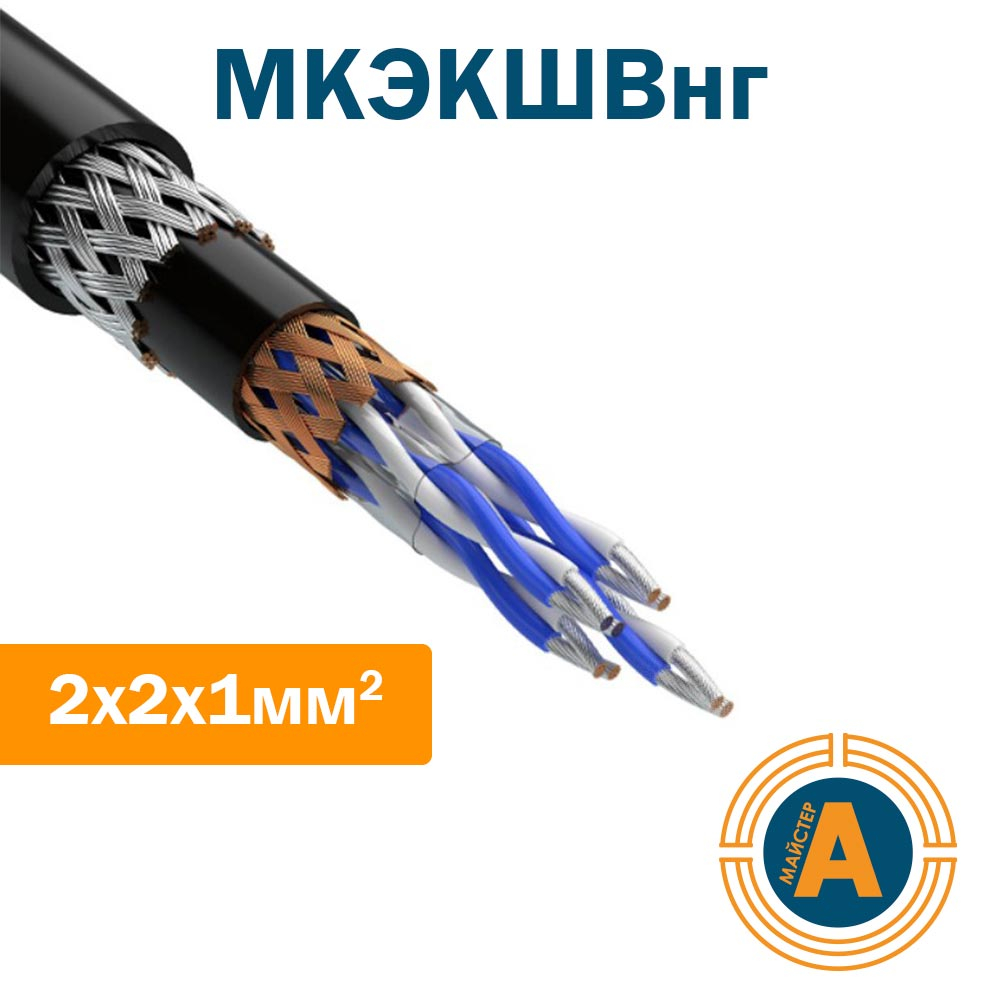

Конструкция:
1. ТОКОПРОВОДЯЩАЯ ЖИЛА – медная, многопроволочная.
2. ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката (ПВХ).
3. СКРУЧЕННАЯ ПАРА – в кабелях парной скрутки.
4. ЭКРАН ПАР – из медных проволок диаметром не более 0,2 мм в виде оплетки плотностью не менее 65%.
Под оплеткой – лента ПЭТ-Э.
Пары жил с индексом “Э” должны иметь индивидуальные экраны в виде оплетки. Под оплеткой – лента ПЭТ-Э.
5. СЕРДЕЧНИК – одиночные жилы или пары скрученные в сердечник.
6. ПОЯСНАЯ ИЗОЛЯЦИЯ – лента полиэтилентерефталатная.
7. ЭКРАН (кроме кабелей с индексом “Э”) – оплетка из медных проволок диаметром не более 0,25 мм.
Коэффициент плотности оплетки – не менее 65%.
8. ОБОЛОЧКА ПРОМЕЖУТОЧНАЯ (для МКЭКШв) – из ПВХ пластика толщиной не менее 0,8 мм.
9. БРОНЯ (для МКЭКШв) – из стальных оцинкованных проволок диаметром (0,25÷0,5 мм)
10. ЗАЩИТНЫЙ ШЛАНГ – их ПВХ пластиката.
