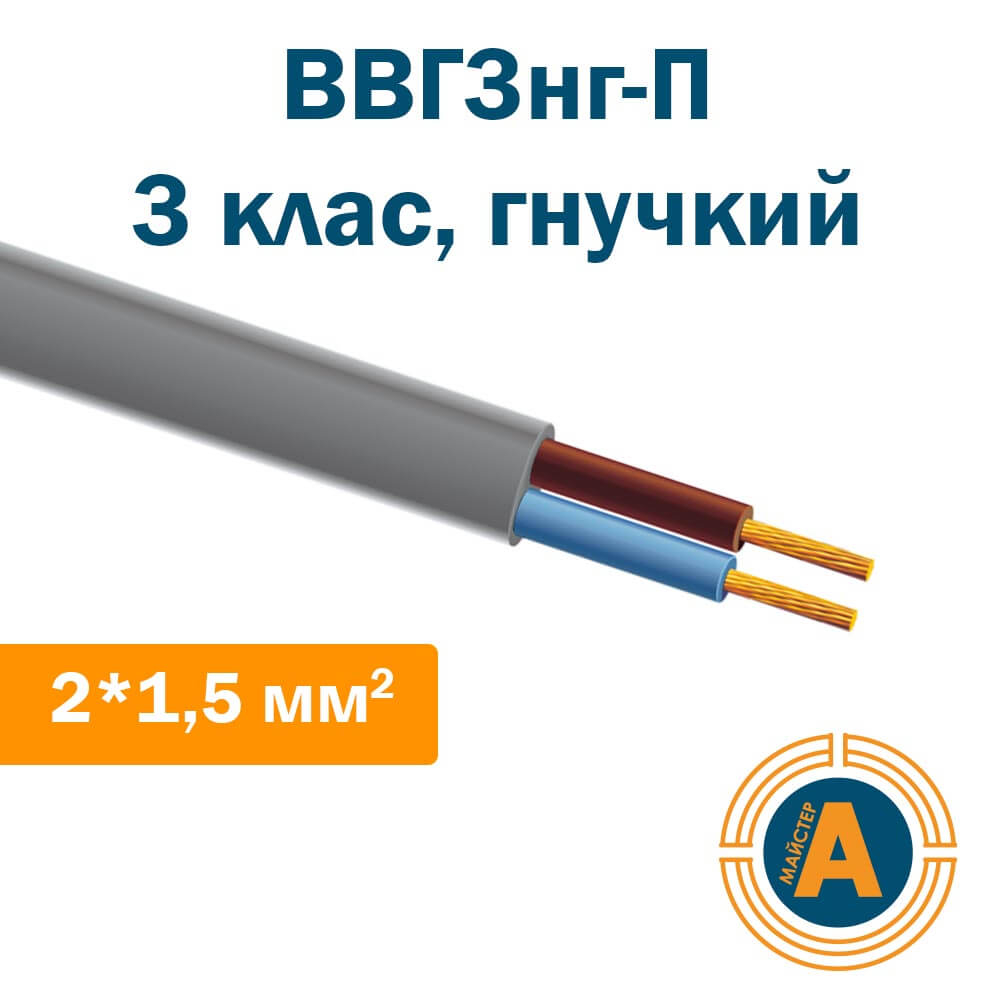

Кабель силовой ВВГ3нг-П [ ВВГпнг ]
форма – плоский, количество и сечение жил – 2*1,5 кв.мм., 3 клас гибкости, тип и материал жил – многопроволочные медные жилы, преимущества – негорючий, цвет – серый
Назначение силового кабеля ВВГ3нг-П [ ВВГпнг ] :
- Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.
- Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.
- Кабель предназначен для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе.
- Кабели марки ВВГ3-П предназначены для одиночной прокладки.
- Кабели марки ВВГ3нг-П предназначены для прокладки в условиях, где требуется нераспространение горения кабеля при прокладке в пучках.
- Кабели марки ВВГ3нгд-П предназначены для прокладки в условиях, где требуется нераспространение горения кабеля при прокладке в пучках, пониженное дымообразование и умеренно опасная токсичность газов.
- Кабели относятся к классу устойчивых к распространению пламени при условии одиночной прокладки по ДСТУ 4809. Кабели марок ВВГ3нг-П, ВВГ3нгд-П относятся к классу устойчивых к распространению пламени при прокладке в пучках по категории А согласно ДСТУ 4809.
Расшифровка маркировки кабелей ВВГ, ВВГнг, ВВГпнг, ВВГнгд:
- В - Изоляция из поливинилхлоридного пластиката
- В - Оболочка из поливинилхлоридного пластиката
- Г - Отсутствие защитного покрова поверх брони или оболочки («голый»)
- П - плоский
- нг - Не распространяет горение
- нгд - Не распространяющий горение с малым газодимовыделением
Конструкция кабеля силового ВВГ3нг-П [ ВВГпнг ] :
- Токопроводящая медная жила - многопроволочная круглая (мк), 3 класса гибкости.
Изоляция кабелей:
- ВВГ3-П, ВВГ3нг-П - поливинилхлоридный пластикат;
- ВВГ3нгд-П - композиция пониженной пожароопасности. Маркировка изоляции жил цветовая.
- Изолированные жилы расположены параллельно друг другу.
Оболочка кабелей:
- ВВГ3-П - поливинилхлоридный пластикат;
- ВВГ3нг-П - поливинилхлоридный пластикат пониженной горючести;
- ВВГ3нгд-П - композиция пониженной пожароопасности.
Нормативная документация
ТУ У 31.3-31549003-016:2007
Классификационное обозначение кабеля по требованиям пожарной безопасности
- ВВГ3-П - ПБ100000000
- ВВГ3нг-П - ПБ120000000
- ВВГ3нгд-П - ПБ122110000
Технические и эксплуатационные характеристики
- Температура прокладки кабеля — не ниже -5 °С
- Температура эксплуатации кабеля — от -50 °С до +50 °С
- Относительная влажность воздуха — до 98% при +35 °С
- Длительно допустимая температура нагрева жил кабелей во время эксплуатации — +70 °С
- Строительная длина кабелей — по согласованию
- Срок службы — 30 лет
- Гарантийный срок эксплуатации — 5 лет
