Применение кабеля АНРБ Кабели применяются для прокладки в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием
блуждающих токов, если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.
А - алюминиевая токопроводящая жила,
НР - резиновая изоляция и оболочка не поддерживающие горение,
Б - броня из двух стальных или стальных оцинкованных лент.

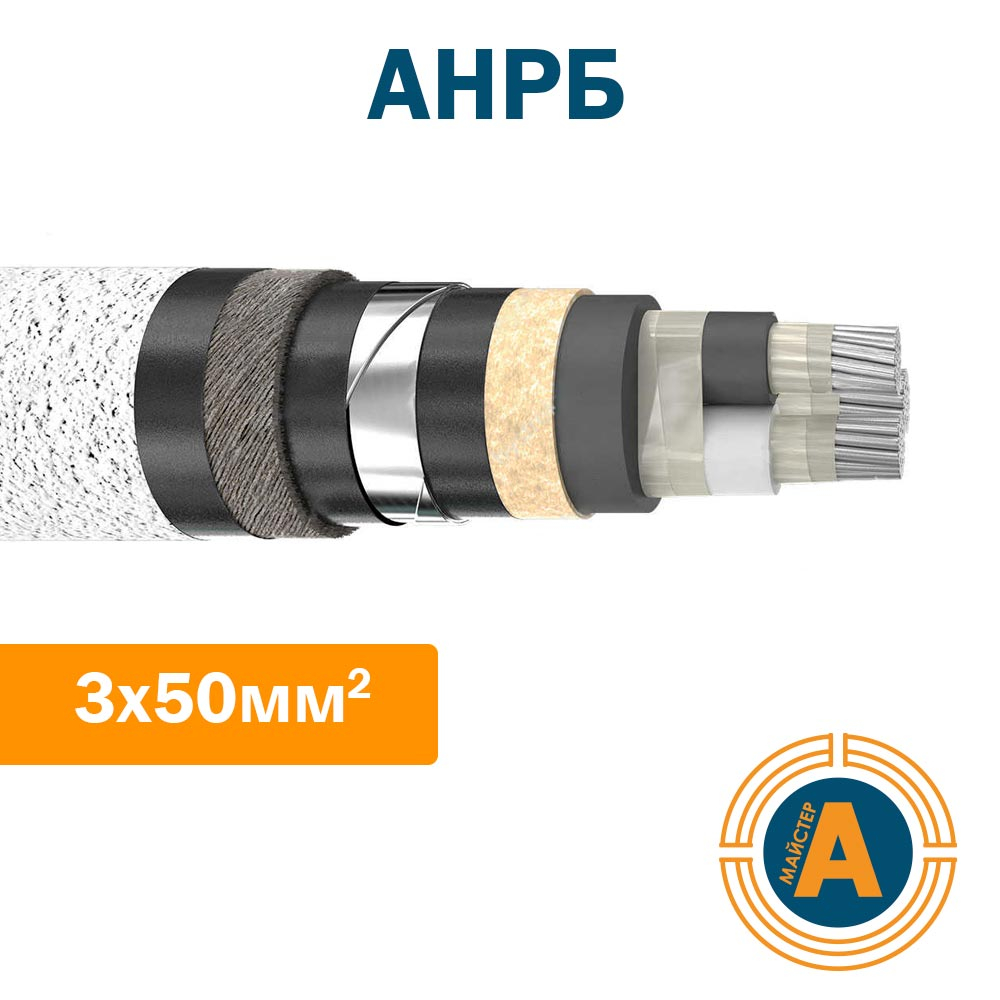

Конструкция кабеля АНРБ:
1. Однопроволочная или многопроволочная круглая алюминиевая токопроводящая жила номинальным сечением:
— 2,5...240 мм2, соответствующая 1 классу поГОСТ 22483-2012 2,
— 16...240 мм2, соответствующая 2 классу поГОСТ 22483-2012
2. Изоляция из резины номинальной толщиной 1,0...2,4 мм. Возможно наложение на токопроводящую жилу полиэтилентерефталатной плёнки для предотвращения прилипания
изоляции.
3. Разделительный слой в виде обмотки из полиэтилентерефталатной плёнки, термоскрепленного полотна или прорезиненной ткани. Допускается отсутствие разделительного слоя,
если изоляция не прилипает к оболочке.
4. Оболочка из не распространяющей горение резины номинальной толщиной 1,5...4,5 мм.
5. Защитный покров типа «Б» поГОСТ 7006-72
А. Подушка толщиной не менее 1,0 мм:
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум.
Б. Броня из двух стальных чёрных или оцинкованных лент толщиной не менее 0,3...0,8 мм.
В. Наружный покров толщиной не менее 2,0 мм:
— битумный состав или битум, или вязкий подклеивающий состав;
— пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
— битумный состав или битум, или вязкий подклеивающий состав;
— покрытие, предохраняющее витки кабеля от слипания.
