Жила из алюминия, которая проводит ток в однопроволочном или многопроволочном виде, круглая или секторная, 1 или 2 класса. Кабели АВБбШв всегда состоят из трех жил. Материал для изоляции кабеля сделан из ПВХ пластика. Цвет изоляции у жил бывает разный. Изоляционный материал примерно 3–4 мм. Изолированные жилы скрепляются друг с другом благодаря скручиванию. Внутренняя оболочка кабеля — выпрессовка, а пространство между жилами заполнено смесью из невулканизированной резины. Кабель АВБбШв также включает поясную изоляцию, которую получают с помощью выпрессовки из поливинилхлоридного пластиката с толщиной от 0,9 мм. К тому же марка АВБбШвнг изготавливается из материала, который не поддерживает горение.
Электропроводящий экран — это ленточная обмотка, выполненная из прорезиненного тканевого материала, который проводит электричество, толщина — 0,3 мм, двухленточное покрытие токопроводящей бумагой для кабелей толщиной 0,12 мм с зазором.
Металлический экран состоит из двух медных полос или медной фольги толщиной порядка 0,12 мм с зазором. В продукции серии нг сверху обмотки лежит слой для разделения, из ПВХ пластика, он не поддерживает горение.
Разделительный слой сделан из двух полос из ПЭТФ пленки, полотна, которое скрепляется термоспособом.
Защитный кожух — БбШв: с предохранительным шлангом, сделан с помощью выпрессовки из поливинилхлоридного пластика пониженной горючести; защита состоит из двух стальных лент, они призваны перекрыть зазоры между витками лент.

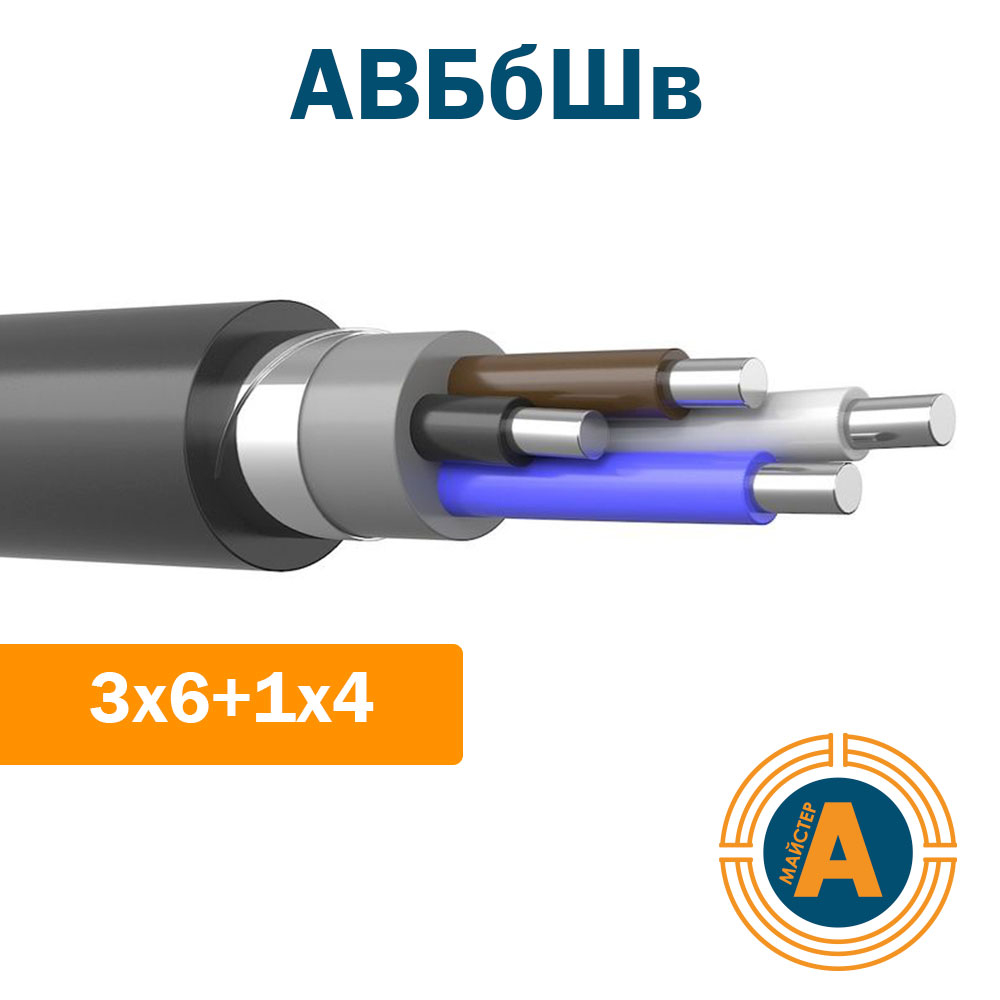

Технические характеристики кабеля АВБбШв 3х6+1х4:
- Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98% "
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке:
кабелей одножильных марки АВБбШв - 10 наружных диаметров,
кабелей многожильных - 7.5 наружных диаметров.
- Номинальная частота: 50 Гц
- Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин.):
на напряжение 0,66 кВ - 3 кВ
на напряжение 1 кВ - 3.5 кВ
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
- Строительная длина кабелей для сечений основных жил:
2,5 - 16 мм2 - 450 м
25 - 70 мм2 - 300 м
95 мм2 и выше - 200 м
- Срок службы: 30 лет
