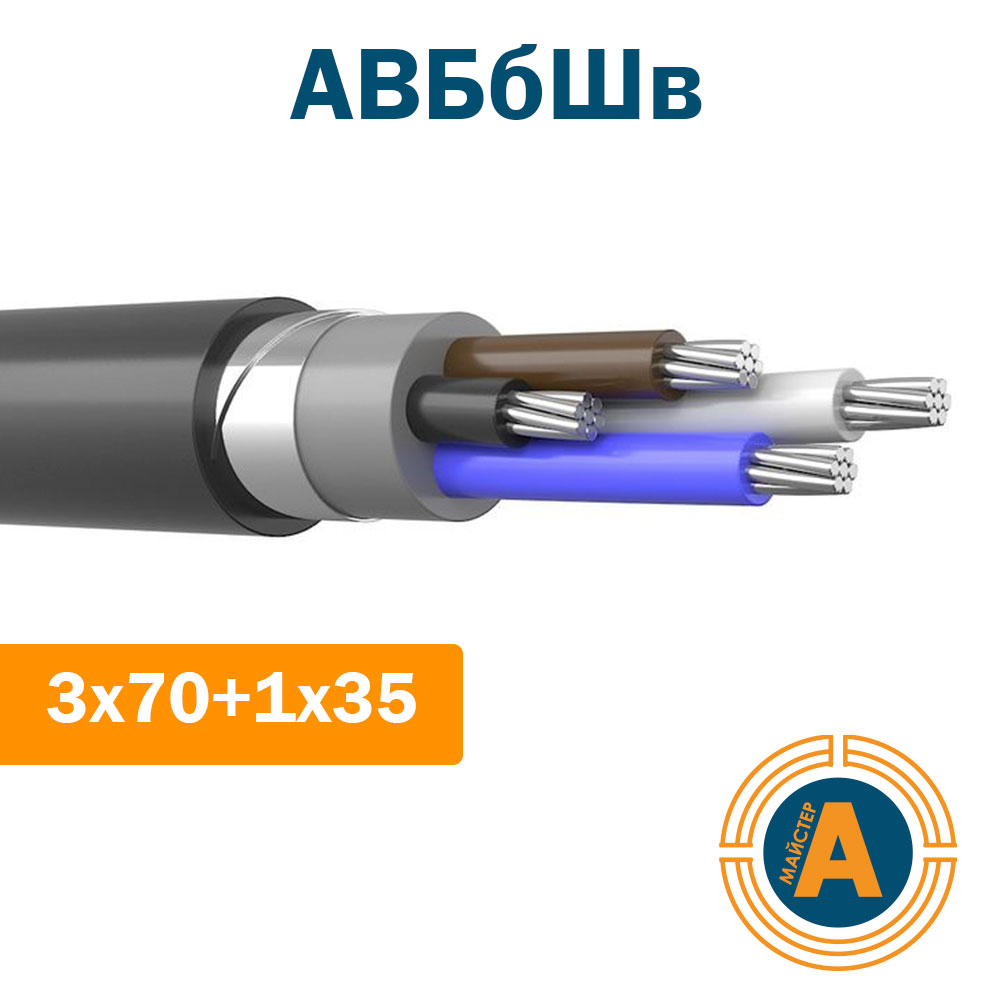

Кабель силовой АВБбШв 3х70+1х35, алюминий, броня, защитный шланг

Кабель силовой АВБбШв
количество и сечение жил – 3*70 кв.мм. + 1*35 кв.мм., с алюминиевыми жилами, в броне, и защитном шланге

ОПИСАНИЕ:

Кабели АВБбШв - это силовые кабели с алюминиевыми жилами, с ПВХ изоляцией и с защитным покровом типа БбШв

ПРИМЕНЕНИЕ:

• Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ или 1 кВ частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения.
• Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
• Кабели марки АВБбШв не распространяют горение при одиночной прокладке. Кабели марки АВБбШвнг не распространяют горение при прокладке в пучках.

КОНСТРУКЦИЯ:

• ТОКОПРОВОДЯЩАЯ ЖИЛА – три однопроволочные или многопроволочные секторные токопроводящие алюминиевые жилы номинальным сечением 70 кв.мм., соответствующие 1 или 2 классу.
  Одна однопроволочная или многопроволочная секторная алюминиевая нулевая жила номинальным сечением 35 кв.мм, соответствующая 1 или 2 классу.
• ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката (ПВХ).
  Изолированные жилы многожильных кабелей имеют отличительную расцветку.
  Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
  Справочная толщина изоляции:

  • 1,5мм у основных жил;
  • 1,4мм у нулевой жилы.
• СКРУТКА – выполнена следующим образом:

  • двухжильные кабели имеют жилы одинакового сечения;
  • изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены;
  • трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
• ПОЯСНАЯ ИЗОЛЯЦИЯ – в кабелях с защитным покровом типа БбШв:

  • выпрессована из ПВХ пластиката (не менее 0,9мм.);
  • в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги суммарной толщиной не менее 1,1мм;
  • или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9мм. (в кабелях марки АВБбШвнг накладывается из ПВХ пластиката пониженной горючести с заполнением промежутков между жилами).
• ЗАЩИТНЫЙ ПОКРОВ – типа БбШв:

  • Без подушки;
  • Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3мм. Неоцинкованные ленты должны быть покрыты битумом или битумным составом и полиэтилентерефталатной лентой;
  • Наружный покров из выпрессованного поливинилхлоридного защитного шланга толщиной не менее 2,2мм. (в кабелях марки АВБбШвнг из ПВХ пластиката пониженной горючести).
