АВБбШв - Силовые кабели с алюминиевыми жилами, с ПВХ изоляцией с защитным покровом типа БбШв
ПРИМЕНЕНИЕ:
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц, одножильные кабели применяются в
сетях постоянного напряжения.
Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным
растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
Кабели марки АВБбШв не распространяют горение при одиночной прокладке. Кабели марки АВБбШвнг не распространяют горение при прокладке в пучках.

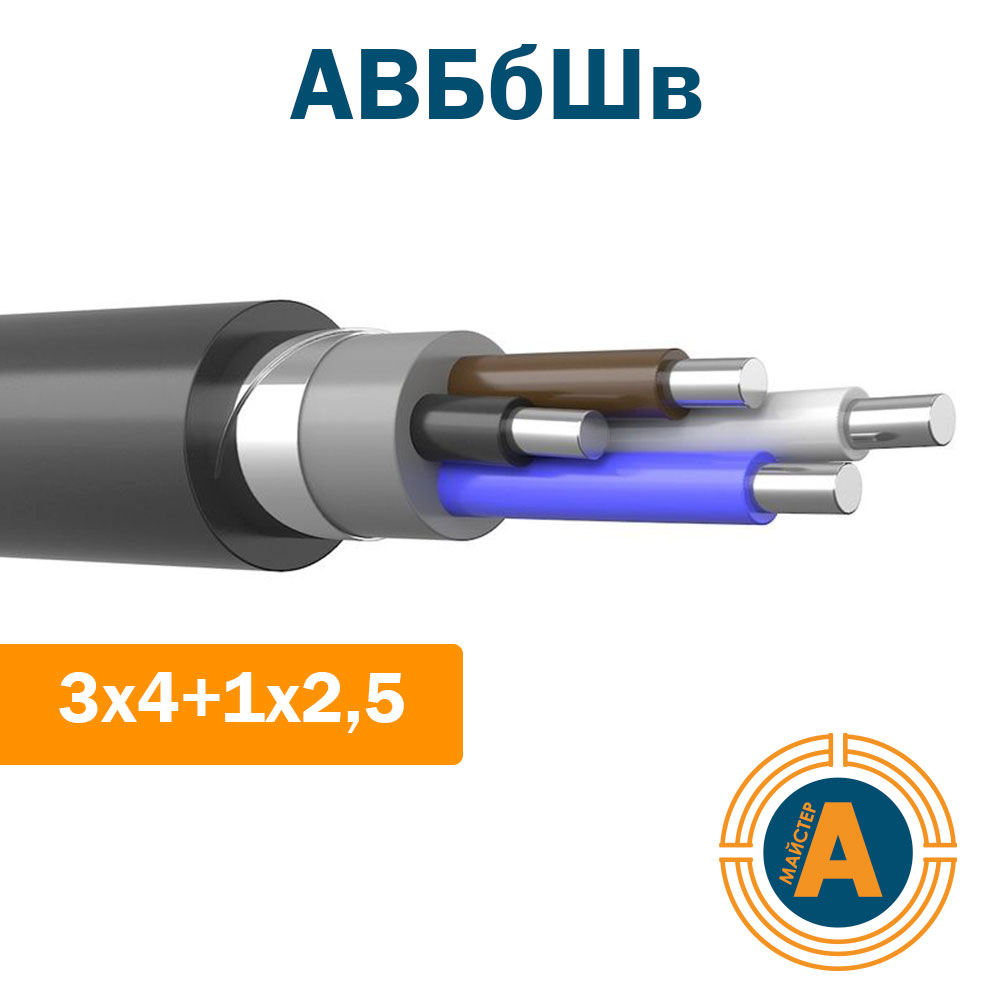

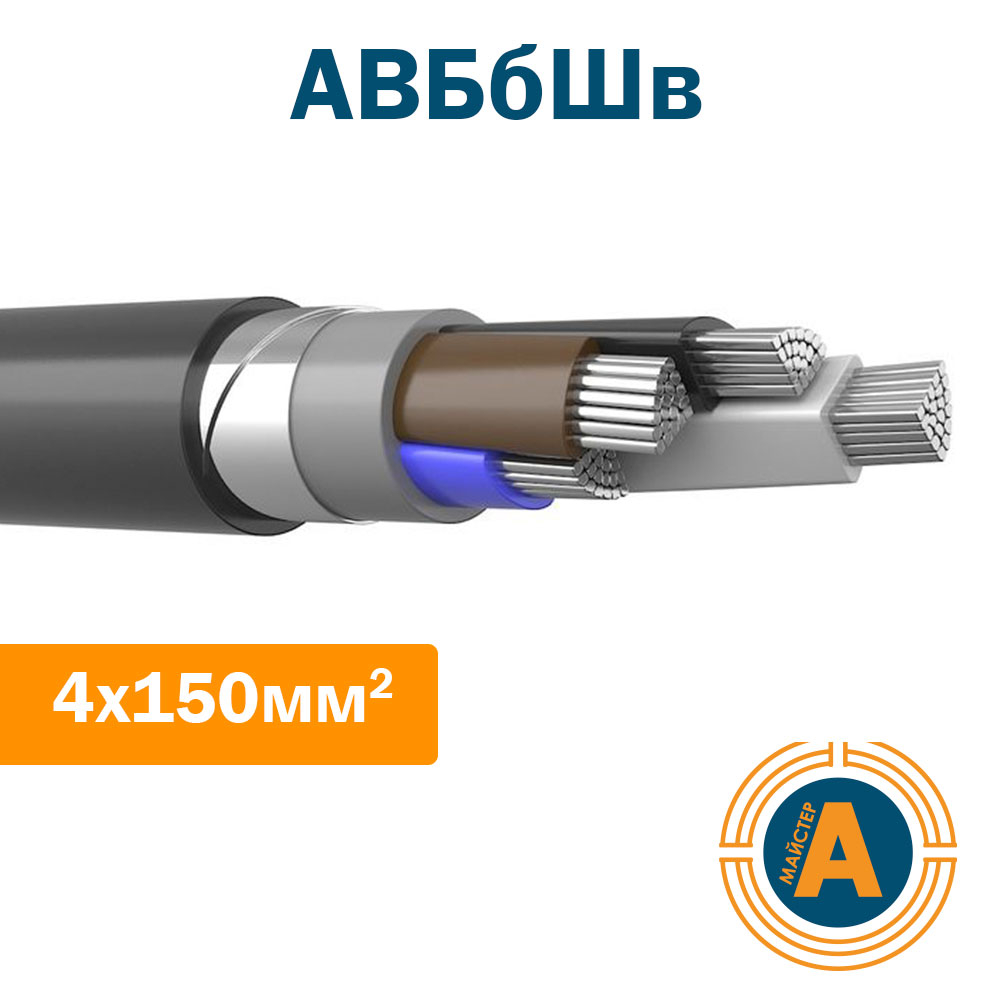

КОНСТРУКЦИЯ:
1. ТОКОПРОВОДЯЩАЯ ЖИЛА – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса.
2. ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется
голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. СКРУТКА – изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех- и пятижильные
имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. ПОЯСНАЯ ИЗОЛЯЦИЯ – в кабелях с защитным покровом типа БбШв выпрессована из ПВХ пластиката, или материала изоляции, или другого равноценного материала; в кабелях
марки АВБбШвнг накладывается из ПВХ пластиката пониженной горючести с заполнением промежутков между жилами.
5. ЗАЩИТНЫЙ ПОКРОВ – типа БбШв:
– броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
– защитный шланг, выпрессованный из ПВХ пластиката, в кабелях марки АВБбШвнг из ПВХ пластиката пониженной горючести.
