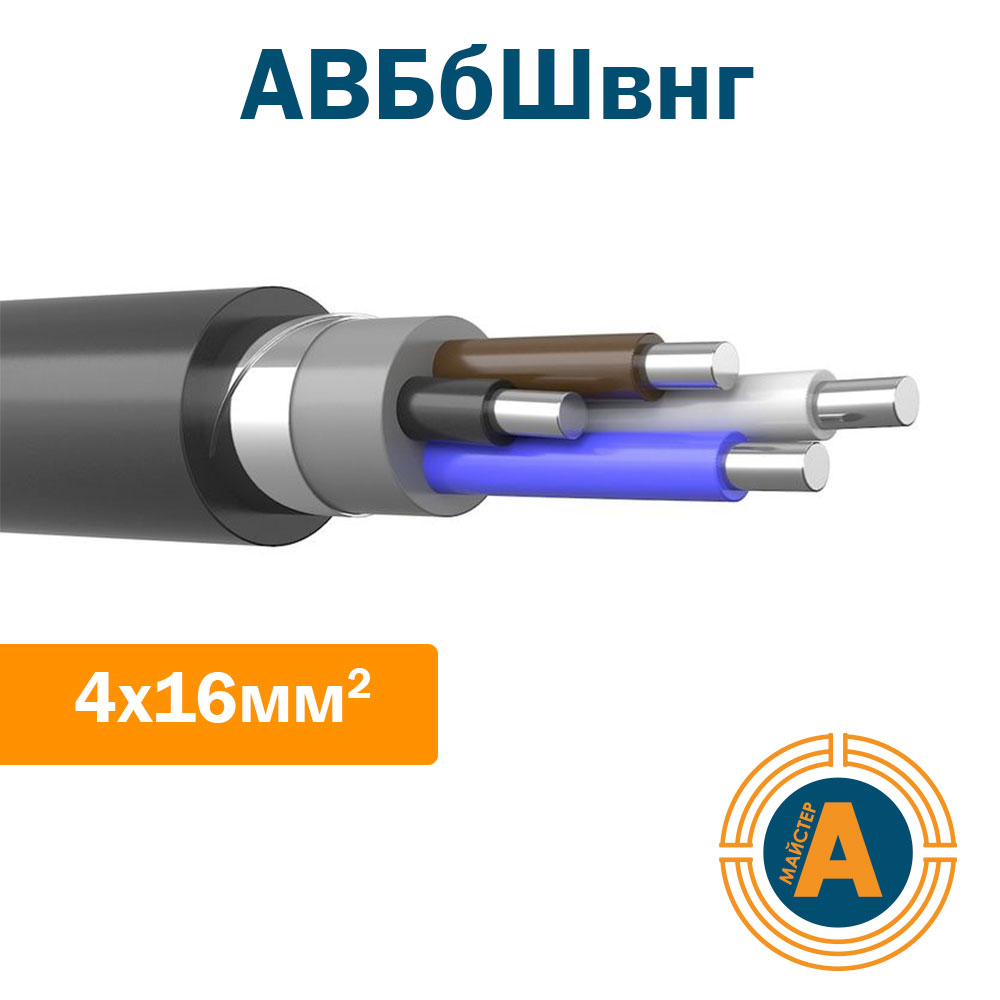

Кабель силовой АВБбШвнг 4х16, с алюминиевыми жилами, в броне, и защитном шланге
ОПИСАНИЕ:
Кабели АВБбШв - это силовые кабели с алюминиевыми жилами, с ПВХ изоляцией и с защитным покровом типа БбШв
ПРИМЕНЕНИЕ:
- Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ или 1 кВ частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения.
- Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
- Кабели марки АВБбШв не распространяют горение при одиночной прокладке. Кабели марки АВБбШвнг не распространяют горение при прокладке в пучках.
КОНСТРУКЦИЯ:
- ТОКОПРОВОДЯЩАЯ ЖИЛА – три однопроволочные или многопроволочные секторные токопроводящие алюминиевые жилы номинальным сечением 120 кв.мм., соответствующие 1 или 2 классу.
Одна однопроволочная или многопроволочная секторная алюминиевая нулевая жила номинальным сечением 70 кв.мм, соответствующая 1 или 2 классу. - ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката (ПВХ).
Изолированные жилы многожильных кабелей имеют отличительную расцветку.
Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
Справочная толщина изоляции:- 1,5мм у основных жил;
- 1,4мм у нулевой жилы.
- СКРУТКА – выполнена следующим образом:
- двухжильные кабели имеют жилы одинакового сечения;
- изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены;
- трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
- ПОЯСНАЯ ИЗОЛЯЦИЯ – в кабелях с защитным покровом типа БбШв:
- выпрессована из ПВХ пластиката (не менее 0,9мм.);
- в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги суммарной толщиной не менее 1,1мм;
- или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9мм. (в кабелях марки АВБбШвнг накладывается из ПВХ пластиката пониженной горючести с заполнением промежутков между жилами).
- ЗАЩИТНЫЙ ПОКРОВ – типа БбШв:
- Без подушки;
- Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3мм. Неоцинкованные ленты должны быть покрыты битумом или битумным составом и полиэтилентерефталатной лентой;
- Наружный покров из выпрессованного поливинилхлоридного защитного шланга толщиной не менее 2,2мм. (в кабелях марки АВБбШвнг из ПВХ пластиката пониженной горючести).
