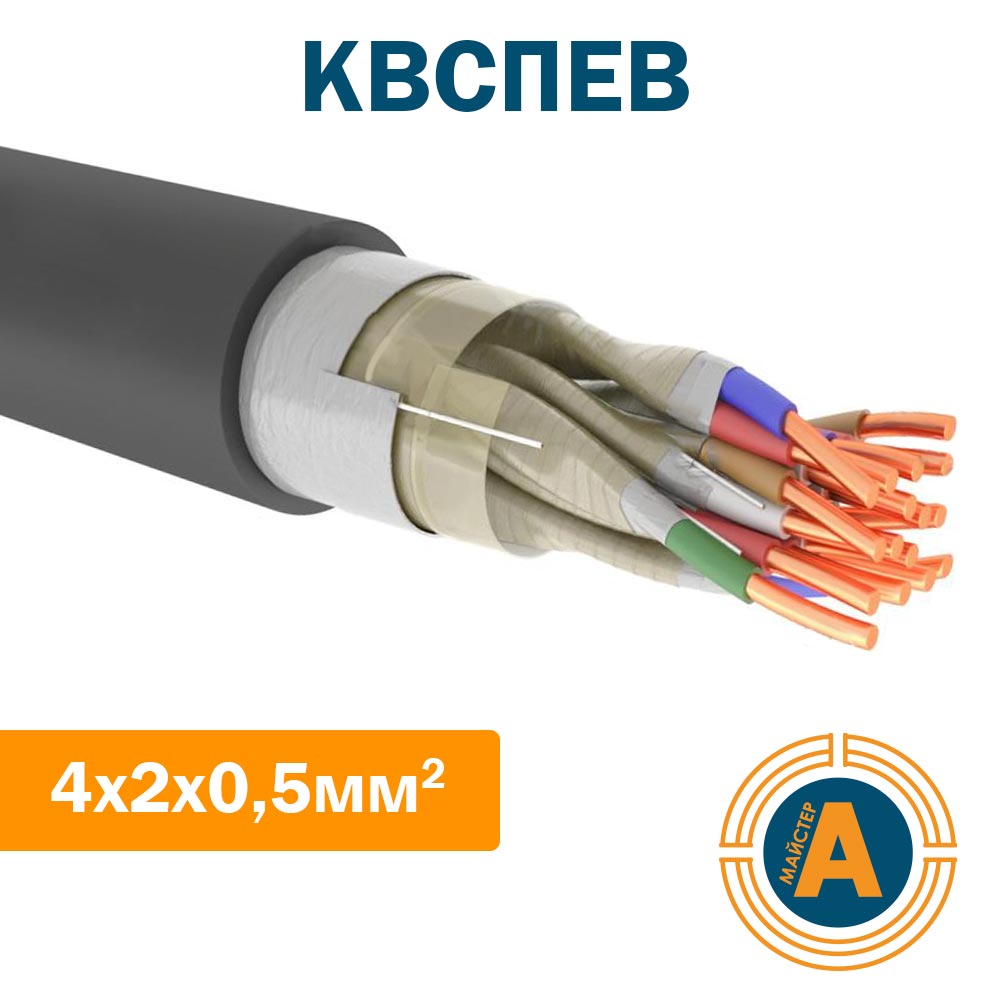

Расшифровка кабеля КВСПЭВ 4х2х0,5:
К - Кабель
В - Высокочастотный
С - Станционный
П - Изоляция из полиэтилена
Э - Экран из фольгированной пленки
В - Оболочка из поливинилхлоридного пластиката
4 - количество пар
2 - парная скрутка жил
0,5 - диаметр жилы
Условия эксплуатации кабеля КВСПЭВ 4х2х0,5:
Кабель предназначен для межстоечных соединений электронных автоматических телефонных станций
с цифровыми аппаратами (ЭАТС-ЦА) и передачи сигналов цифровых потоков со скоростью до 2,048 Мбит/с.
Вид климатического исполнения - УХЛ 3.1.
Кабель предназначен для эксплуатации при температуре окружающей среды
от минус 20 °С до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.
Монтаж кабеля производят при температуре не ниже минус 10 °С с минимальным радиусом изгиба:
- для однопарного кабеля - 15 мм;
- для трехпарного - 25 мм;
- для четырех- и пятипарного - 35 мм;
- для восьмипарного - 40 мм.
Технические характеристики кабеля КВСПЭВ 4х2х0,5:
Электрическое сопротивление жилы на длине 1 км - не более 96 Ом.
Испытательное переменное напряжение в течение 1 мин:
- между жилами - 1000 В;
- между жилами и экраном - 500 В.
Электрическое сопротивление изоляции жилы на длине 1 км - не менее 5000 МОм.
Переходное затухание на ближнем конце на частоте 1024 кГц, пересчитанное на длину 150 м:
- между парами кабеля - не менее 60 дБ;
- между двумя кабелями, расположенными параллельно:
однопарные - 90 дБ;
трехпарные - 100 дБ;
четырех-, пяти- и восьмипарные - 110 дБ.
Коэффициент затухания на частоте 1024 кГц - не более 35 дБ/км.
Волновое сопротивление - 120±10 Ом.
Рабочая емкость на длине 1 км - 50 ±6 нФ.
Срок службы - не менее 25 лет.
