Кабели зоновой связи высокочастотный одночетверочные с ПЭ изоляцией
Кабели предназначены для кабельных линий зоновой связи систем передачи К-60 (для частот до 250 кГц).
Обеспечивают передачу дистанционного питания напряжением до 690 В переменного тока частотой 50 Гц.
ЗКПБ ал. ЗКПБ медн. — в оболочке из светостабилизированного полиэтилена, с защитным покровом типа Б - (броня из стальной
ленты).
Конструкция ЗКПм:
Четыре медные однопроволочные жилы диаметром 1,2 мм, изолированы полиэтиленом и скручены в звездную четверку вокруг
корделя из полиэтилена.
По скрутке наложена поясная изоляция из композиции полиэтилена с бутилкаучуком и экран из медных или алюминиевых или
алюмополиэтиленовых лент.

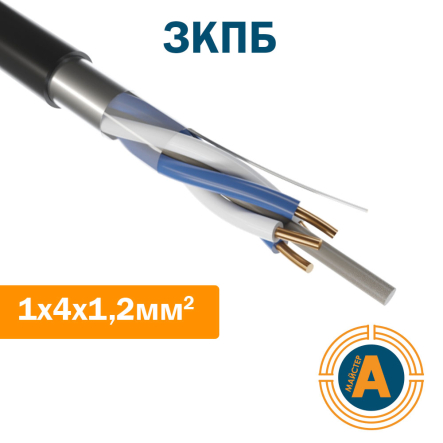

Конструкция ЗКПБм:
Жила - Мягкая медная проволока.
Изоляция - Изоляционный ПЭ высокого давления (ПВД).
Звездная четверка и сердечник - Скручена из четырех изолированных жил вокруг корделя-заполнителя.
Поясная изоляция - В виде заполнения из композиции полиэтилена с бутилкаучуком.
Оболочка - Шланг из светостабилизированного ПВД.
Экран - Спирально наложенные ленты из алюминиевой фольги с пропущенной под ними медной лужёной проволокой.
Броня - Две стальные ленты.
Наружный покров - Стеклопряжа.
Условия эксплуатации и монтажа
Рабочая температура — от -40 до +50 °С.
Минимальный срок службы в нормальных условиях эксплуатации — 20 лет.
Прокладка — в кабельной канализации, трубах, блоках, по мостам и в грунтах при отсутствии механических воздействий
и опасности повреждения грызунами.
Температура прокладки — не ниже -10 °С.
Величина монтажных изгибов — не менее 20 диаметров по оболочке.
