Реле времени

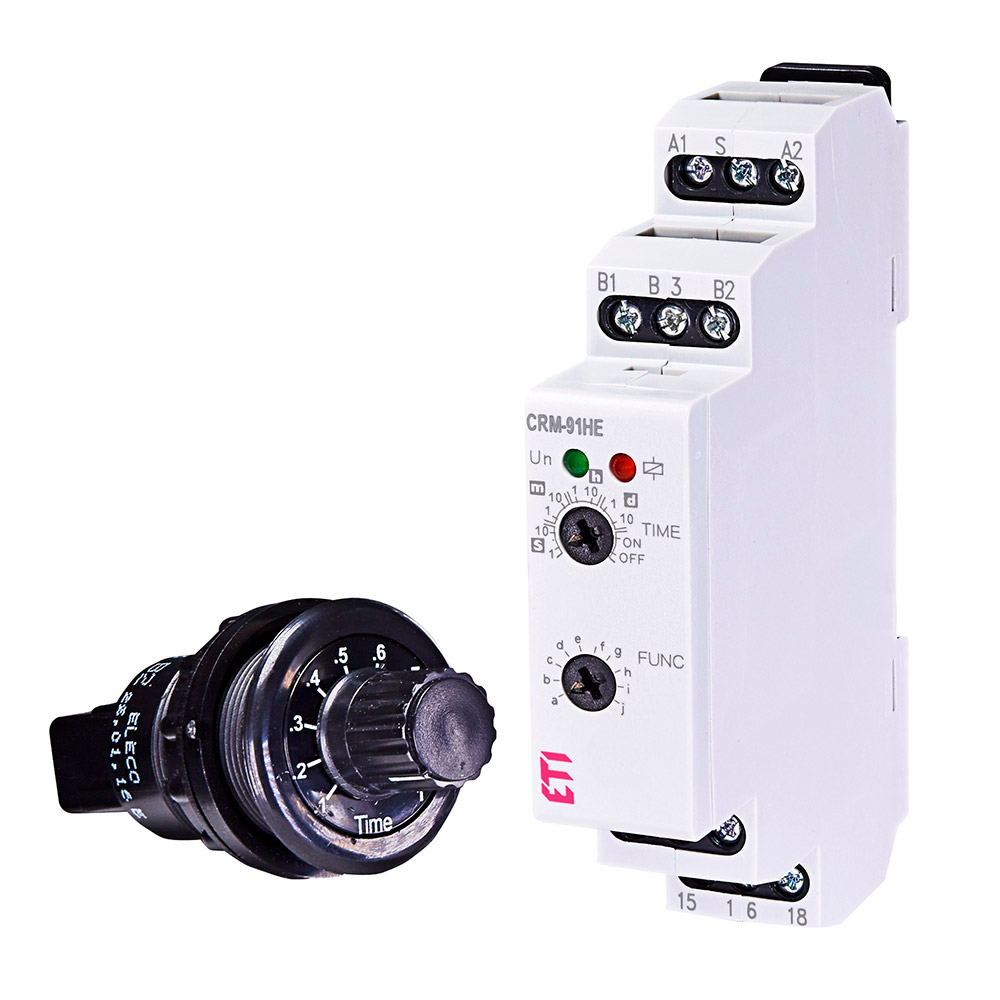

Многофункциональное реле времени CRM-91HE UNI 12-240V AC/DC (1x16A, AC1) ETI (2470085 Словения) — реле, предназначенное для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы. Реле времени применяется в случаях, когда необходимо автоматически выполнить какое-то действие не сразу после появления управляющего сигнала, а через установленный промежуток времени.
Реле бывают:
- с электромагнитным замедлением
Реле времени с электромагнитным замедлением применяются только при постоянном токе. Помимо основной обмотки реле этой серии имеют дополнительную короткозамкнутую обмотку, состоящую из медной гильзы. При нарастании основного магнитного потока, он создает магнитный поток в дополнительной обмотке, который препятствует нарастанию основного магнитного потока. В итоге, результирующий магнитный поток увеличивается медленнее, время «трогания» якоря уменьшается, чем обеспечивается выдержка времени.
Этот вид реле времени обеспечивает выдержку времени при срабатывании от 0,07 с до 0,11 с, при отключении от 0,5 с до 1,4 с.
- с пневматическим замедлением
Реле времени с пневматическим замедлением имеет специальное замедляющее устройство — пневматический демпфер, катаракт. Регулировка выдержки осуществляется изменением сечения отверстия для забора воздуха.
Этот тип реле времени обеспечивает выдержку времени от 0,4 до 180 с, с точностью срабатывания 10 % от уставки.
с часовым или анкерным механизмом
Реле времени с анкерным или часовым механизмом работает за счет пружины, которая заводится под действием электромагнита и контакты реле срабатывают только после того, как анкерный механизм отсчитает время, выставленное на шкале.
Этот тип реле времени обеспечивает выдержку времени от 0,1 до 20 с, с точностью срабатывания 10 % от установки.
моторные реле времени
Моторные реле времени предназначены для отсчета времени от 10 с до нескольких часов. Оно состоит из синхронного двигателя, редуктора, электромагнит для сцепления и расцепления двигателя с редуктором, контактов.
- электронные реле времени
Работа электронных реле времени основана на переходных процессах в разрядном контуре RC или RL.
