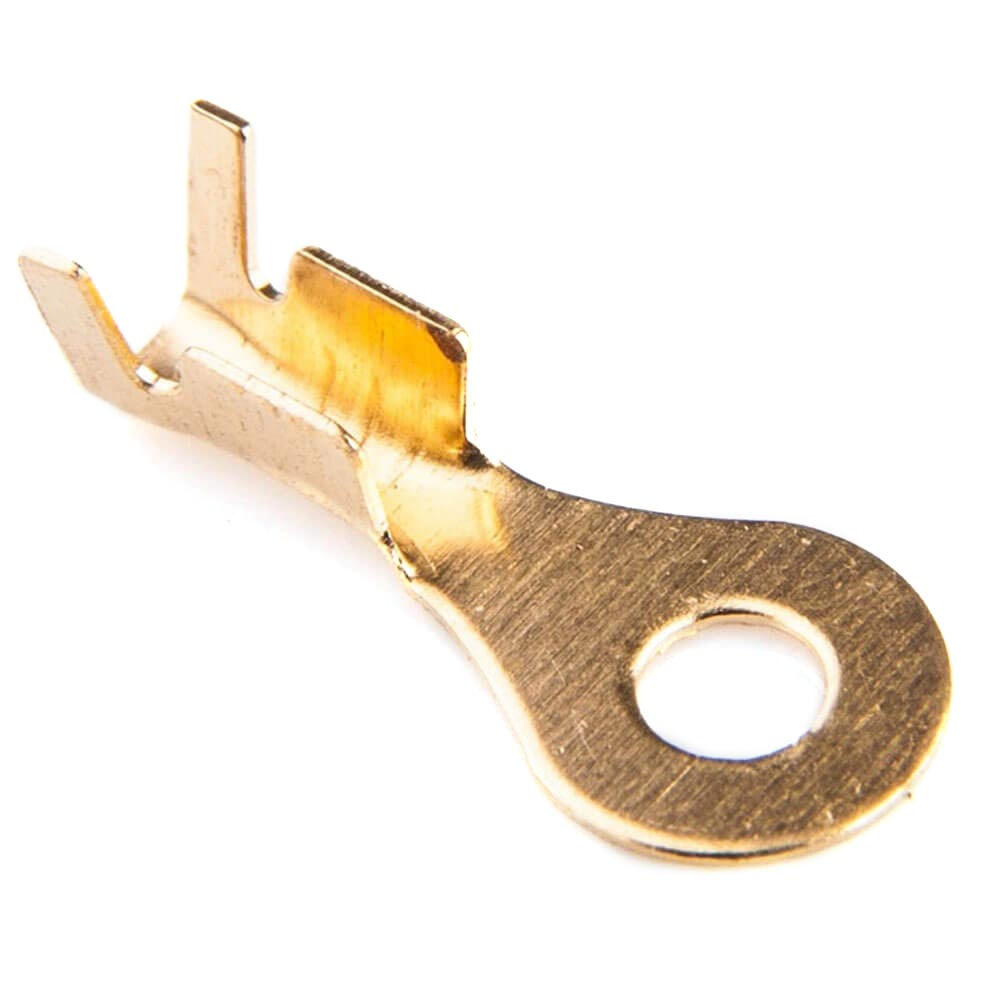

Наконечник кольцевой TAKEL DJ431-4A
номинальное сечение – 0,5-0,8 кв.мм., диаметр кольца – под винт М4, разрезной, без изоляции,
упаковка - 100 шт.
Описание:
- Тип наконечника — кольцевой без изоляции разрезной.
- Назначение — для завершения обработки многожильных проводников и их соединения с устройствами, имеющими контактные группы с болтами (винтами).
- Сертификация в Украине — добровольная сертификация согласно требованиям ДСТУ EN 60947-1.
- Метод монтажа — обработка прессованием.
- Температура эксплуатации — от -40 до +90 градусов Цельсия.
- Напряжение номинальное — 400 В.

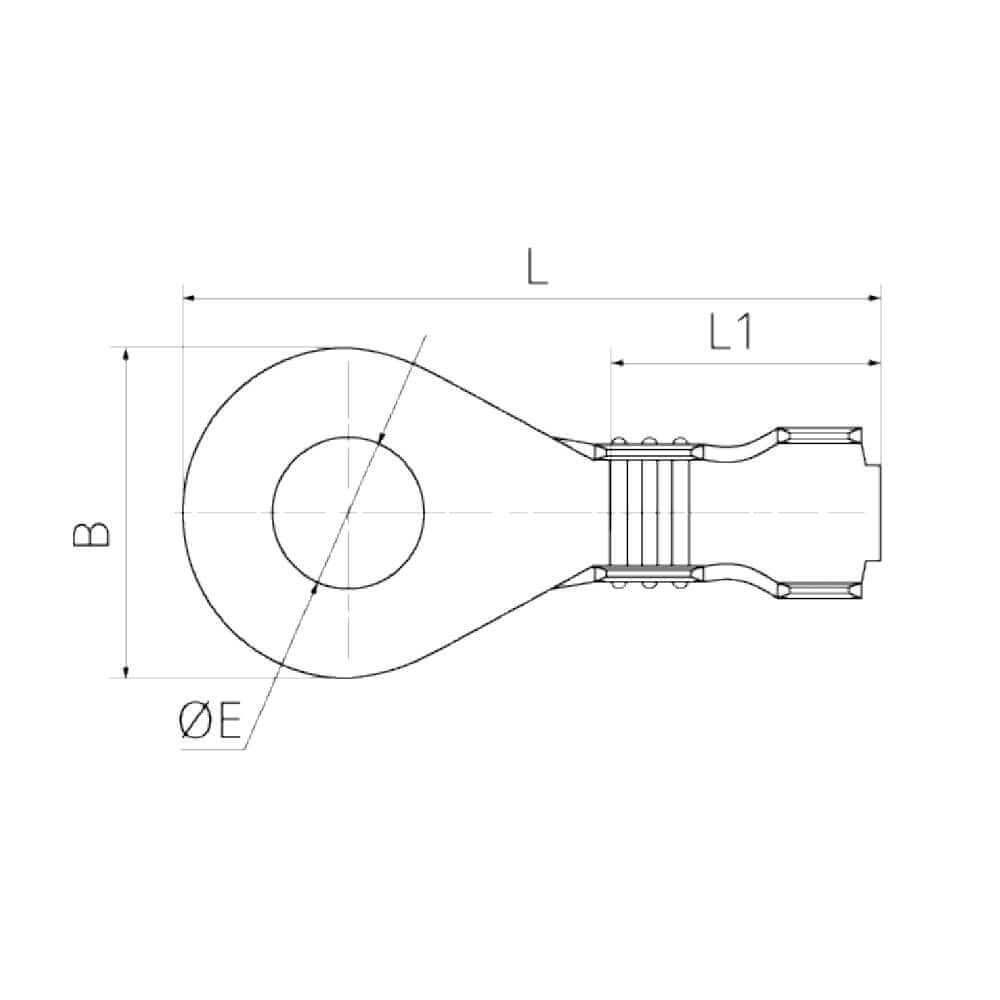

Розміри TAKEL DJ431-4A
(всі позначення на малюнку чертежа)
| Параметр | Значення |
|---|---|
| Найменування моделі | DJ431-4A |
| Переріз номінальний, мм² | 0,5-0,8 |
| Матеріал | Латунь |
| Розмір гвинта: | M4 |
| ∅E: | 4.3 |
| В: | 10 |
| L: | 22 |
| L₁: | 8.5 |
| Кіл-ть в пачці | 100 |
Особенности и преимущества:
Неизолированные кольцевые наконечники (в сравнении с изолированными) могут применяться в более широком диапазоне температур, как пониженных, так и повышенных.
Двухконтурное прессование наконечников. Наконечник латунный разрезной в хвостовой части имеет два контура с разным уровнем высоты флагов. В контур с низким уровнем вводится очищенный участок провода, а в контур с высоким уровнем - провод с изоляцией.
Наконечники флажковые (разрезные) имеют повышенные требования к правильному подбору "компонентов корректного прессования" (тип и размер матрицы инструмента, реальные размеры провода и наконечника). Матрицы инструмента для латунных наконечников имеют двухконтурную конструкцию и одностороннюю направленность. Важно всегда соблюдать направленность и соединять разные по уровню контуры хвостовой части наконечника и матрицы инструмента.
