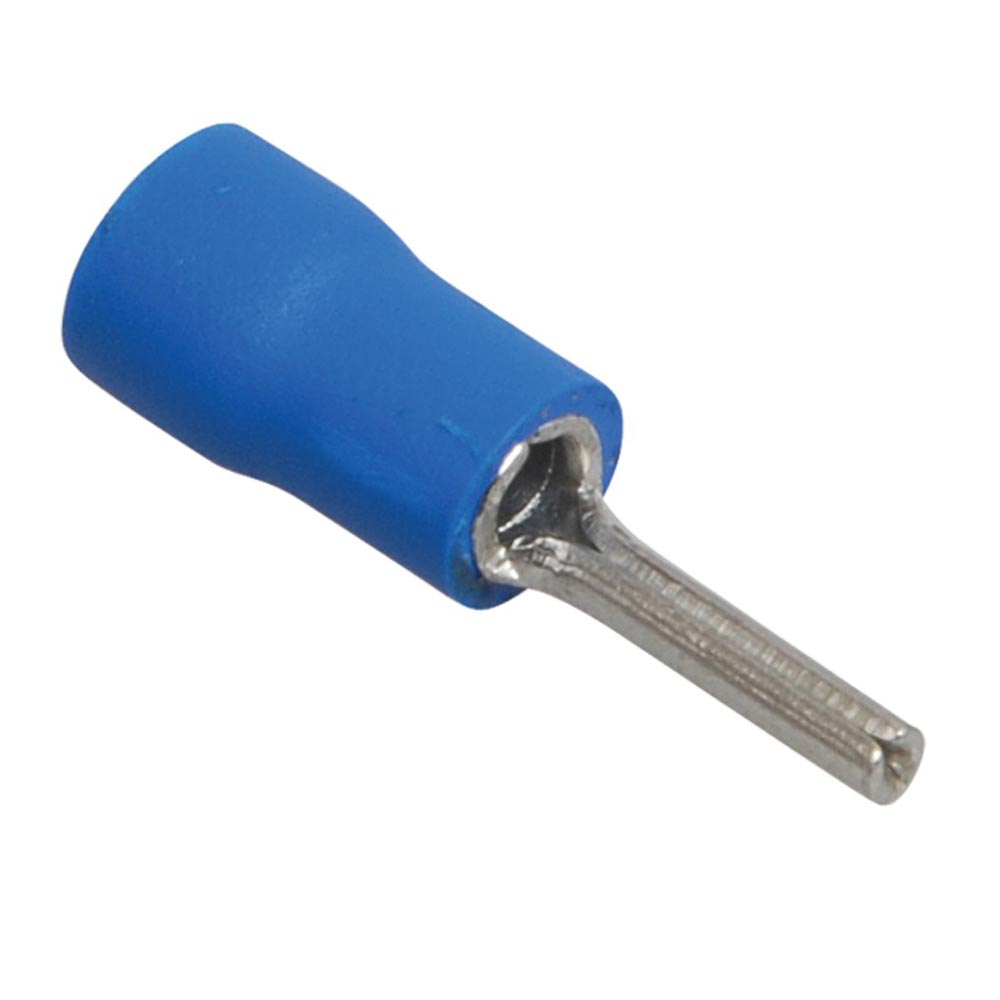

Наконечники штыревые изолированные - круглые (НкИш) и плоские (НпИш) - предназначены для оконцевания медных многопроволочных проводников, применяемых в различных аппаратах управления и системах, требующих оперативной коммутации цепи. С помощью таких проводников проводится присоединение таймеров ТЭ, ТЭМ и ТО, а также модульной кнопки управления КМУ 11 TM IEK.
Применяются несколько способов крепежа наконечников: винтовой зажим, пружинный зажим и др. В зависимости от формы и устройства контактной клеммы и функциональных требований предпочтение может быть отдано той или иной модификации штыревых наконечников.
В зависимости от формы и устройства контактной клеммы и функциональных требований предпочтение может быть отдано той или иной модификации штыревых наконечников.
Удобны для присоединения таймеров, модульных кнопок управления.
Альтернатива втулочным наконечникам-гильзам с разницей в способе опрессовки.
3 размера штыревых наконечников могут заменить 9 размеров втулочных.
Технические характеристики:
- Производитель: ИЕК
- Форма фланца: Штыреобразная
- Номин поперечное сечение: 1,5...2,5 мм²
- Материал: Медь
- Температура эксплуатации: -10...+75 °C
- Климатическое исполнение: УХЛ3.1
- Номин напряжение: 400 В
- Материал изоляции: ПВХ (PVC)
- Цвет изоляции: Синий/голубой
- Номин ток: 27 А
- Общ длина: 23.5 мм
- Длина присоединительной части: 12.5 мм
- Макс диаметр кабеля по изоляции: 5.0 мм
