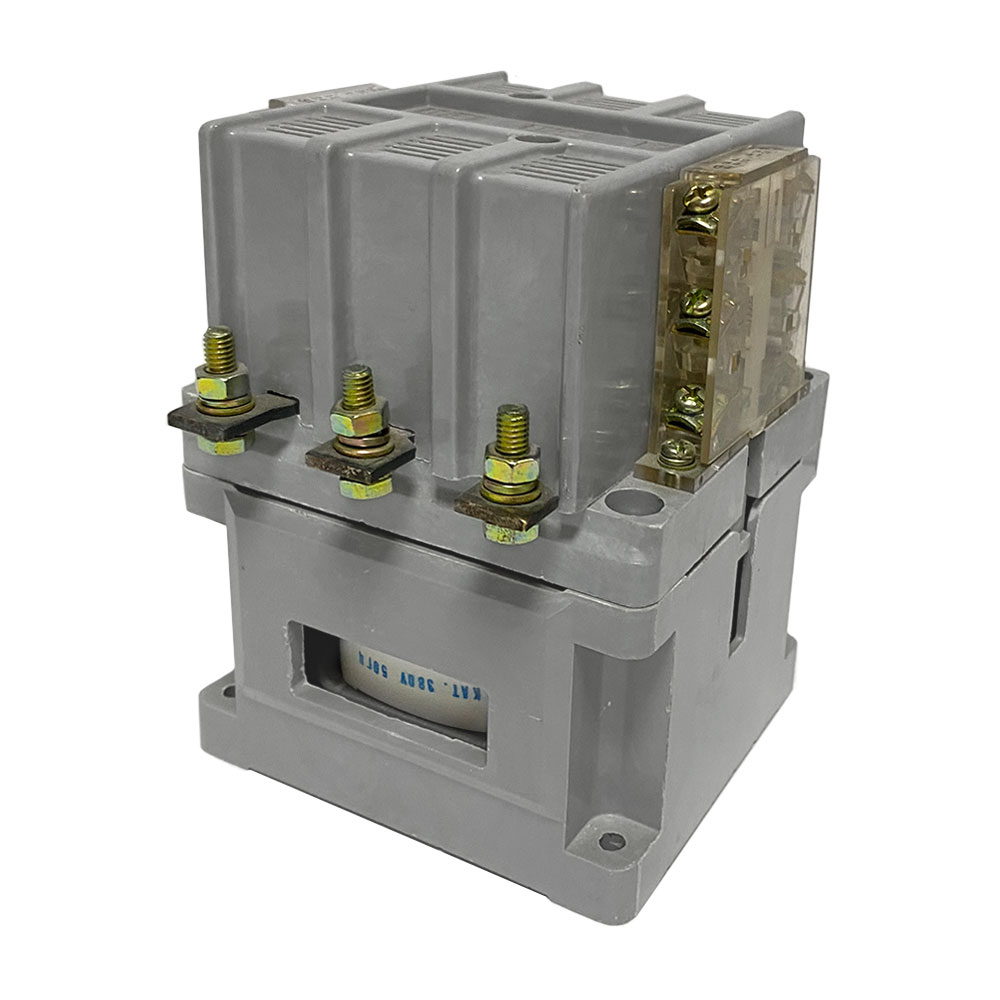

Магнитный пускатель \"Промфактор\" ПММ 7/500 (седьмой величины)
Описание
Пускатели магнитные серии ПММ являются электромагнитными коммутирующими устройствами открытого исполнения с естественным охлаждением. Предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором. Совместно с тепловым реле пускатели защищают управляемые электродвигатели от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве фазы.
Пускатели ПММ выпускаются 8 типоразмеров напряжением до 660В, частотой 50Гц и токами от 9 до 1000А.
Технические характеристики:
Пускатель ПММ•Номинальное рабочее напряжение силовых контактов - ~380 В
•Номинальное напряжение изоляции - ~1140 В
•Номинальный тепловой ток (AC-1) - 500 А
•Номинальный рабочий ток (АС-3) - 400 А
•Номинальная мощность главных контактов по АС-3
при 220В - 110 кВт
при 380В - 220 кВт
•Количество срабатывания в час - 600
•Коммутационная износостойкость циклов - 600х10³
Катушка управления пускателя ПММ•Номинальное напряжение катушки управления - 380 В
•Диапазон напряжения управления:
срабатывание - 0,85-1,1 Uн
отпускание - менее 0,75 Uн
•Мощность потребления катушки Uн:
срабатывание - 1170 Вт
удерживание - 152 Вт
