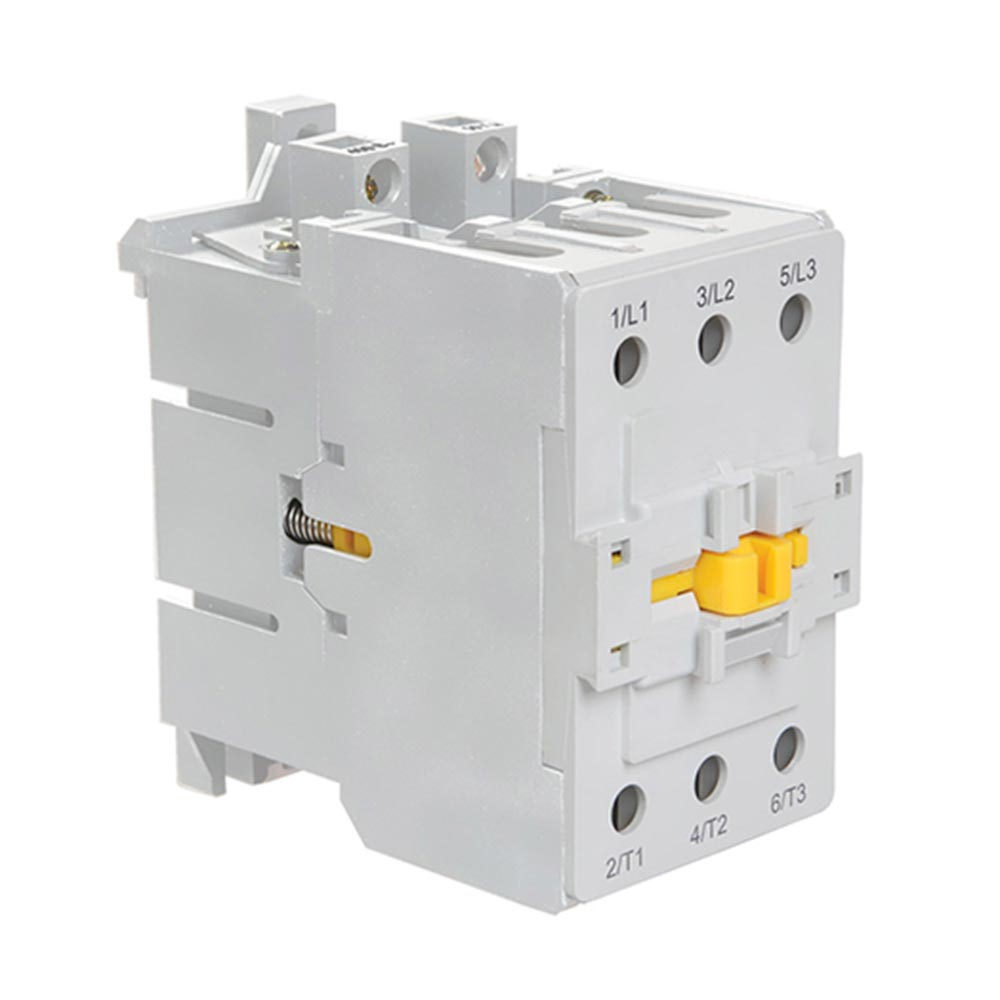

Контакторы электромагнитные серии ПМ12 на ток нагрузки от 10 до 63А (АС-3) предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки 63 А - две группы (замыкающую и размыкающую). Самые лучшие среди производителей ПМ12 эксплуатационные характеристики - коммутационная износостойкость выше в 4 раза.
Технические характеристики:
- Номин напряжение питания цепи управ Us AC 50 Гц: 400 В
- Номин рабочий ток Ie 400 В: 63 А
- Тип подключения вспомогат цепей: Винтовое соединение
- Номин раб напряжение переменного тока Ue: 230, 400, 660 В
- Номин напряжение изоляции Ui: 660 В
- Номин импульсное напряжение: 6 кВ
- Условный ток короткого замыкания Inc: 3000 А
- Защита от сверхтоков - предохр gG: 80 А
- Момент затяжки: 3,5 Нм
- Диапазоны напряж управления при срабатыв Uc: 0,85...1,1
- Гибкий кабель без наконечника: 10...25 мм²
- Диапазоны напряж управления при отпускании Uc: 0,3...0,6
- Жесткий кабель без наконечника: 16...35 мм²
- Комутационная износоуст при АС-3: 0,6 млн циклов
- Мех износостойкость: 5.0 млн циклов
- Степень защиты - IP: IP20
- Тип монтажа: При помощи винтов, на DIN-рейку
- Климатическое исполнение: УХЛ4
- Температура эксплуатации: -40...+55 °C
- Ширина: 78.0 мм
- Высота: 123.0 мм
- Вес: 1,25 кг
- Доп конт - Номин напряжение Un AC: < 660 В
- Доп конт - Номин напряжение Un DC: < 440 В
- Доп конт - Номин напряжение изоляции Ui: 660 В
- Доп конт - Ток термической стойкости In: 10 А
- Доп конт - Минимальная вкл способность Umin: 24 В
- Доп конт - Минимальная вкл способность Imin: 10 мА
- Доп конт - Защита от сверхтоков - предохр gG: 10 А
- Доп конт - Макс кратковременная нагрузка: 100 А
- Доп конт - Сопротивление изоляции: > 10 мОм
- Тип напряжения управления: Перемен./постоян. (AC/DC)
- Максимальная частота коммутаций: 1200 циклов в час
