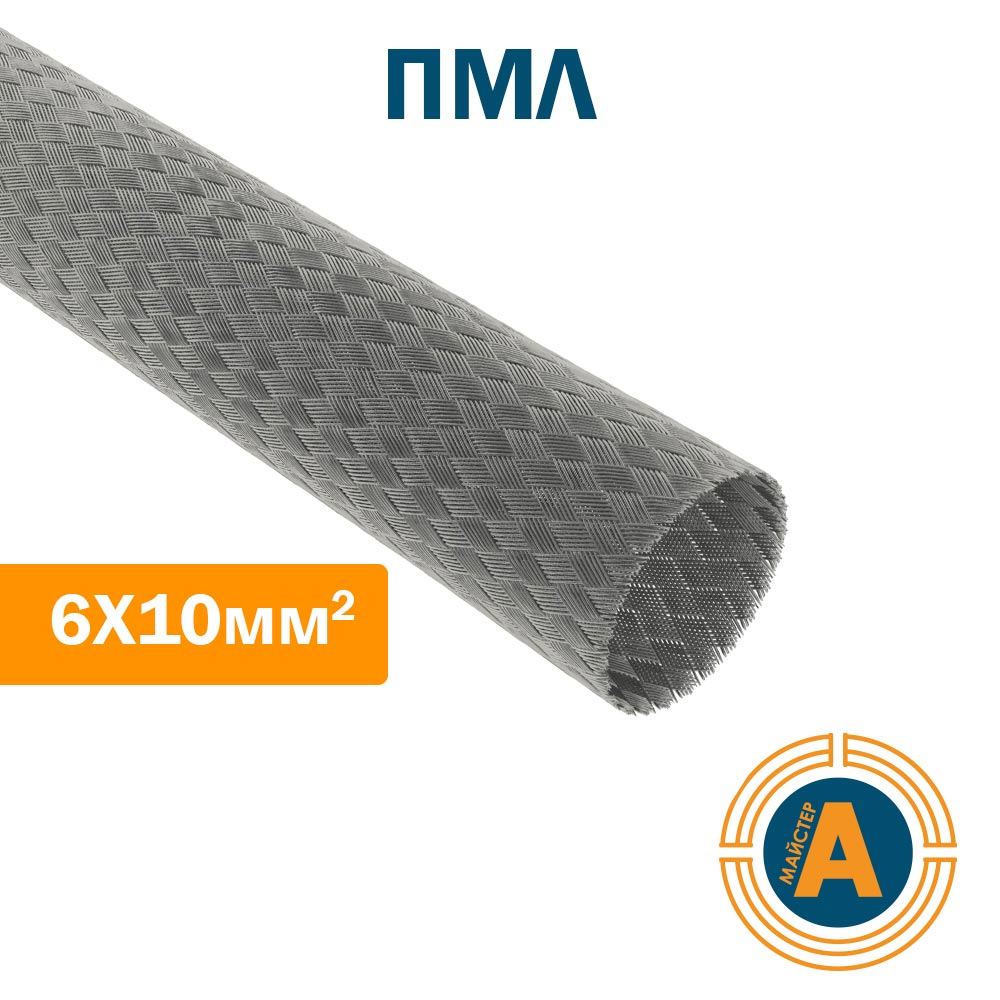

Плетёнка медная луженая ПМЛ 6х10, Украина
Назначение:
ПМЛ - плетенка медная луженая, применяется для экранирования монтажных проводов, кабелей, жгутов, что защищает и предотвращает от электромагнитных наводок и излучений.
Плетенка ПМЛ может использоваться в широком спектре технических и бытовых работ, например для заземления приборов и токоведущих частей оборудования.
Описание и конструкция плетенки ПМЛ:
ПМЛ представляет собой «чулок» из тонких медных проволок переплетенных в косичку, луженных припоем оловянно-свинцовой группы. Плетенки ПМЛ изготавливаются из медной проволоки марки ММ луженой оловянно-cвинцовым припоем ПОС-40.
| Марка и размер | Наименьший диаметр экранируемых изделий, мм | Наибольший диаметр экранируемых изделий, мм | Конструкция экранирующих плетенки | Плотность плетения, %, не менее | Масса плетенки, кг/км | |
|---|---|---|---|---|---|---|
| Ном. Диаметр проволок в пасме, мм | Число проволок а пасме и число пасм | |||||
| ПМЛ 2х4 | 2 | 4 | 0,12 | 5х16 | 75 | 8,10 |
| ПМЛ 3х6 | 3 | 6 | 0,15 | 5х16 | 80 | 13,41 |
| ПМЛ 6х10 | 6 | 10 | 0,15 | 8х24 | 80 | 30,95 |
| ПМЛ 10х16 | 10 | 16 | 0,20 | 8х24 | 80 | 57,22 |
| ПМЛ 16х24 | 16 | 24 | 0,30 | 8х24 | 80 | 133,96 |
| ПМЛ 24х30 | 24 | 30 | 0,30 | 9х24 | 80 | 140,47 |
| ПМЛ 30х40 | 30 | 40 | 0,30 | 10х24 | 80 | 154,91 |
| ПМЛ 40х55 | 40 | 55 | 0,30 | 80 | 198,00 | |
