Область применения:
Провод предназначен для работы при рабочем переменном напряжении до 380В для сечений 0,12; 0,14 мм² и 1000В для сечений
0,20
0,50мм² частоты до 10 кГц и постоянном напряжении до 500 и 1500В

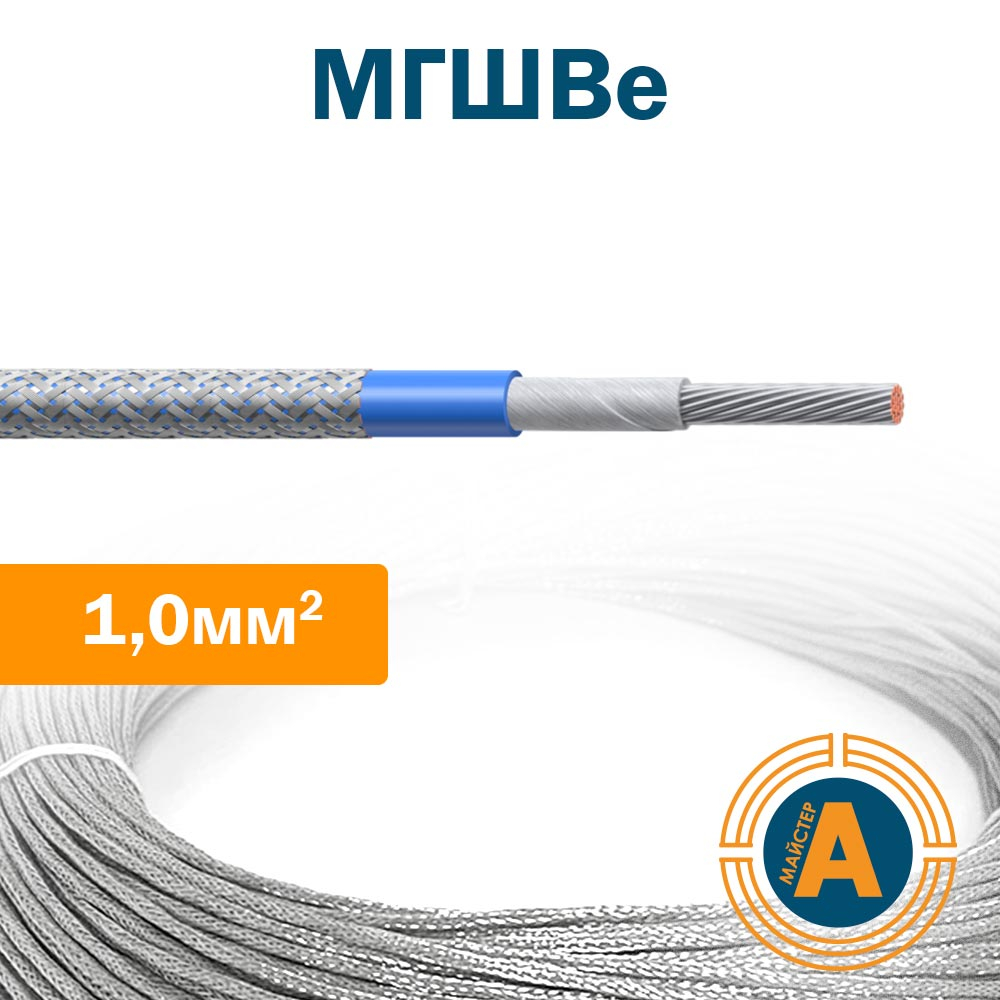

1. Токопроводящая жила - из скрученных медных проволок, луженых оловянно-свинцовым припоем, с номинальным
содержанием олова не менее 40%
2. Изоляция - комбинированная: обмотка нитями полиэфирными в два слоя, во взаимно-противоположных направлениях
3. Наружная изоляция - из ПВХ-пластиката
4. Экран для провода марки МГШВЭ - оплетка из медных проволок номинальным диаметром не 0,15 мм, луженых
оловяносвинцовым припоем с номинальным содержанием олова не менее 40%
Характеристики провода МГШВэ:
Количество жил и сечение, мм² | Диаметр провода, мм | Масса 1 километра, кг |
1х0,12 | 1,9 | |
1х0,14 | 2,0 | |
1х0,2 | 2,2 | |
1х0,35 | 2,5 | 14,4 |
1х0,5 | 2,8 | 16,9 |
1х0,75 | 3,3 | 22,8 |
2х0,35 | 4,6 | 27,5 |
2х0,5 | 5,2 | 33,5 |
2х0,75 | 5,8 | 43,2 |
3х0,35 | 4,9 | 34,2 |
3х0,5 | 5,4 | 42,3 |
3х0,75 | 6,8 | 55,2 |
МГШВЭ легко переносит вибрационные нагрузки, акустические шумы, линейные нагрузки. Этот провод можно использовать во
всех климатических зонах, очень холодного.
Рабочий температурный диапазон находиться от -50 до 70 °С.
Провода МГШВЭ не распространяют горение, срок их службы составляет не менее 15 лет, 95-ти процентный ресурс 15000 часов.
