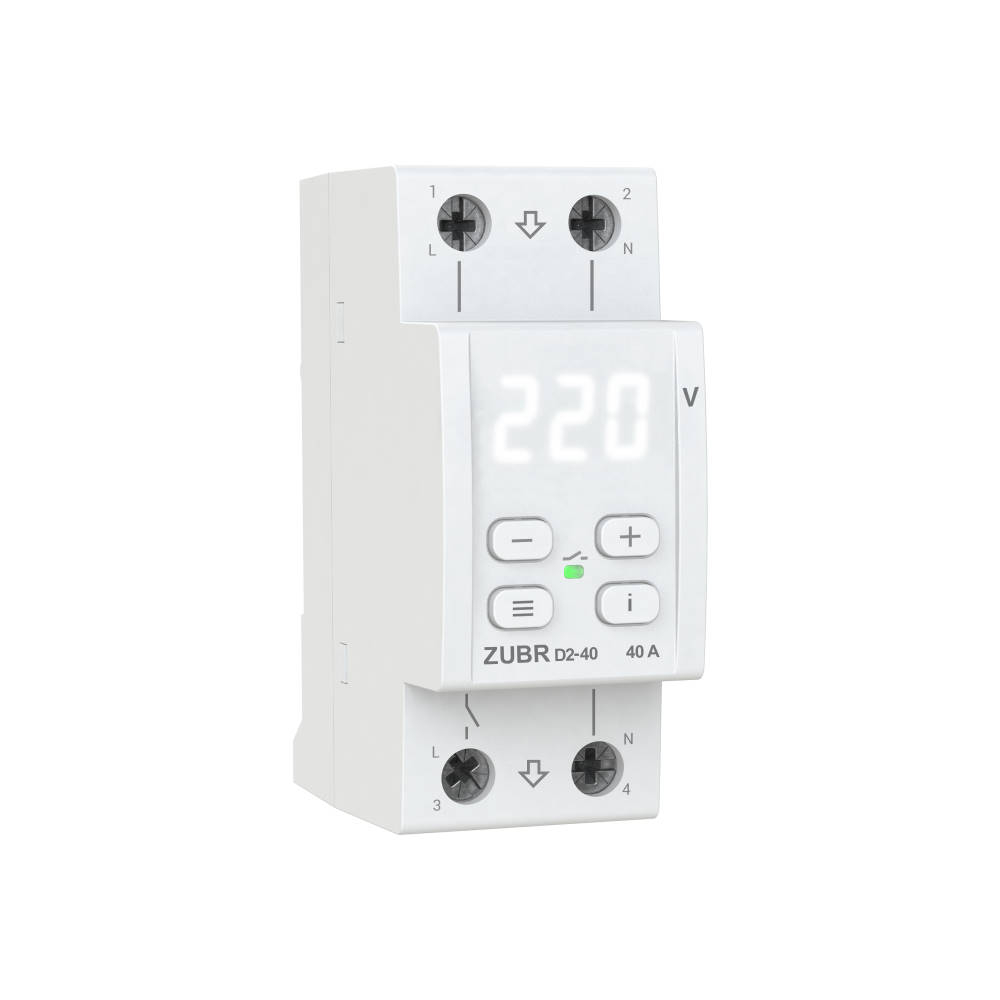

Реле напряжения ZUBR D2-40, 40A, компактное

1 370,00грн.
Количество:
шт

Купить без оформления

Оставьте свой номер телефона в форме и наш менеджер свяжется с вами для уточнения всех деталей заказа

Оплата заказа

Оплата производится исключительно в национальной валюте
В подтверждение оплаты мы выдаем Вам товарный чек

1. Наличными при получении

2. Безналичный расчет

Доставка

Заказ можно получить следующими способами:

  1. Самовывозом из любого магазина нашей сети в Запорожье и Киеве. Адреса смотрите тут - Наши магазины
  2. Службами доставки - Новая Почта, УкрПочта, SAT. Условия смотрите тут - Подробнее
Описание и характеристики

Компактное реле напряжения ZUBR D2-40 с максимумом функций

Реле напряжения ZUBR D2-40 защищает от критических скачков высокого и низкого напряжения, а также от обрыва нуля. При наступлении аварийной ситуации реле напряжения отключает нагрузку, а при нормализации включает обратно. Широкий функционал реле напряжения позволяет оптимизировать количество срабатываний благодаря индивидуальным настройкам под вашу сеть.

Высокая точность измерения напряжения и тока благодаря алгоритму TrueRMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму, реле выключит нагрузку до того, как скачок напряжения негативно повлияет на подключенные приборы.

Реле напряжения ZUBR D2-40, True RMS диаграмма

Профессиональная модель времени выключения нагрузки

Профессиональная модель полезна для сети переменного тока низкого качества или сети, перегруженной мощным оборудованием, где частые просадки напряжения приводят к частым срабатываниям реле.
Активируйте модель Pro, чтобы не отключать оборудование при безопасных по величине и длительности отклонениях напряжения (см. таблицу ниже). Модель Pro разработана в соответствии с рекомендациями по обеспечению стабильности работы компьютеров и другого оборудования к помехам и перебоям в сети электропитания ITIC (CBEMA).

Реле напряжения ZUBR D2-40, Диаграмма времени отключения

Скорость отключения нагрузки по умолчанию, и в случае применения Профессиональной модели отключения

Реле напряжения ZUBR D2-40, скорость отключения Pro Model

Журнал аварийных срабатываний на 100 значений

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напряжение, ток или мощность при отключении реле или срабатывание защиты от перегрева).

Задержка включения

ZUBR D2-40 позволяет настроить время задержки на включение нагрузки после аварии, а также время задержки отключения нагрузки при превышении допустимых значений тока или мощности.
От завода в реле стоит минимальная задержка на включение нагрузки 3 сек. В зависимости от типа подключенного оборудования вы можете установить ее в диапазоне от 3 до 600 сек. Для чувствительного к частым отключениям напряжения оборудования, например, холодильников и кондиционеров, рекомендуется устанавливать задержку включения 2-3 мин.
Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках есть возможность выбрать еще один тип задержки, когда отсчет начинается с момента отключения реле.
Для быстрого восстановления напряжения во всем доме после аварийного срабатывания установите ZUBR R116y для холодильной техники, требовательной к длительности задержки на включение. А в D2 оставьте задержку от завода 3 сек.

Углубленные настройки для продления срока службы вашей техники:

ВНИМАНИЕ !!!! Прежде чем применять углубленные настройки, настоятельно рекомендуем убедиться, что верхний или нижний пределы напряжения выставлены в соответствии с качеством именно вашей сети и защищаемое оборудование терпимо к ним.

1. Гистерезис — аббревиатура на экране HУS

Гистерезис предназначен для оптимизации количества срабатываний, когда напряжение в сети близко к установленным пределам и нестабильно. Если возможности расширить границы диапазона напряжения уже нет, добавьте гистерезис в диапазоне от 0 до 5 В. Прежде чем подать нагрузку на подключенное оборудование убедитесь, что напряжение отодвинулось от пределов на величину гистерезиса и только после этого подайте нагрузку на него.

2. Защита от частых срабатываний подряд — аббревиатура на экране rEP

Чтобы исключить пагубное влияние частых кратковременных срабатываний на защищаемую технику задействуйте функцию «Максимальное количество срабатываний подряд». Она необходима для защиты чувствительного к частым срабатываниям оборудования, например, холодильника или кондиционера.
При срабатывании защиты установленное количество раз подряд, например 5, реле отключит защищаемую технику и заблокируется, при этом на экране появится сообщение «rEP». Блокировка позволяет привлечь внимание пользователя к проблеме в сети или необходимости внести изменения в настройку реле.
Разблокируйте реле нажатием любой кнопки и проверьте причину срабатывания в Журнале аварий. При необходимости измените настройки защиты, если это не противоречит возможностям подключенной нагрузки.
Если пользователь по какой-либо причине не обратил внимание на блокировку устройства, то по истечению часа реле самостоятельно разблокируется, чтобы обеспечить временную работу защищаемого оборудования. Обратите внимание, что в такой ситуации важно устранить причину частых срабатываний реле.

3. Время отключения при провале напряжения

Нужна тем, чья сеть перегружена мощным оборудованием или ее качество недостаточное и это приводит к частым просадкам напряжения и, как следствие, частым срабатываниям реле. В такой ситуации напрямую повлиять на обстоятельства невозможно, но можно уменьшить количество отключений реле, подобрав время, которое реле будет выжидать перед отключением нагрузки.
Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.
Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В остальных ситуациях время отключения фиксированное (смотрите таблицу выше).

Повышенная безопасность благодаря термозащите

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом замигает надписью «oht». После снижения температуры ниже 60 °С, устройство включит нагрузку и восстановит работу.
Если защита сработает более 5 раз за сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С — реле подскажет об этом появлением на экране точки в конце «oht.» Затем для разблокировки нажмите любую кнопку реле.
Для просмотра температуры внутри корпуса во время перегрева нажмите кнопку «i». Если перегрева нет, то для просмотра температуры удерживайте «i» 21 сек.

Удобство в управлении

Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка «i» предназначена для просмотра журнала аварийных срабатываний, расшифровки аббревиатур пунктов меню, а также всех измеряемых параметров. Цифровой экран постоянно отображает значение напряжения и тока или мощности, а также выводит системную информацию. Доступна возможность настройки яркости экрана в режиме ожидания.

Простая установка

У ZUBR D2 удобное стандартизированное подключение "вход–выход". Есть возможность подключения без использования нулевой клеммы. Реле ZUBR D2 очень компактное, занимает 2 стандартных модуля в распределительном щите оснащенным стандартной DIN-рейкой шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).



Приобрести реле напряжения ZUBR D2-40, 40A, компактное выгодно, с доставкой, в Запорожье, Киеве и Украине по суперцене и многие другие товары в интернет-магазине "Электропроводка" Вы можете оформив заказ на сайте или позвонив нашим менеджерам по телефонам, указанным в разделе "Контакты"

Смотреть полностью
Характеристики товара
Производитель / Бренд:
Модельный ряд/серия производителя:
Серия D2
Количество полюсов:
шт.
Количество модулей:
шт.
Количество фаз:
шт.
Номинальное рабочее напряжение:
100 - 420 В
Номинальный ток:
40 А
Основной предел тока:
0.1 - 40 А
Степень защиты (IP):
IP 20
Тип оборудования:
Реле напряжения поляризованое
Преимущество:
Белые сегменты дисплея
Способ установки:
Термозащита:
Есть
Функция Truе RMS:
Есть
Профессиональная задержка отключения:
Есть
Верхняя граница напряжения:
220 - 280 В
Нижняя граница напряжения:
120 - 210 В
Номинальная мощность нагрузки:
8800 ВА
Ограничение активной мощности:
0,1 - 8,8 кВт
Время откл. нагрузки при сниж. напряжения:
0,1-10,0 / 0.04 сек
Время откл. нагрузки при превыш. напряжения:
не более 0,04 сек
Время задержки включения нагрузки:
3 - 600 сек
Количество комутаций под нагрузкой, не менее:
10 000 циклов
Количество комутаций без нагрузки, не менее:
500 000 циклов
Сечение подключаемых проводников:
до 16 кв.мм.
Габаритные размеры:
36 х 85 х 66 мм
