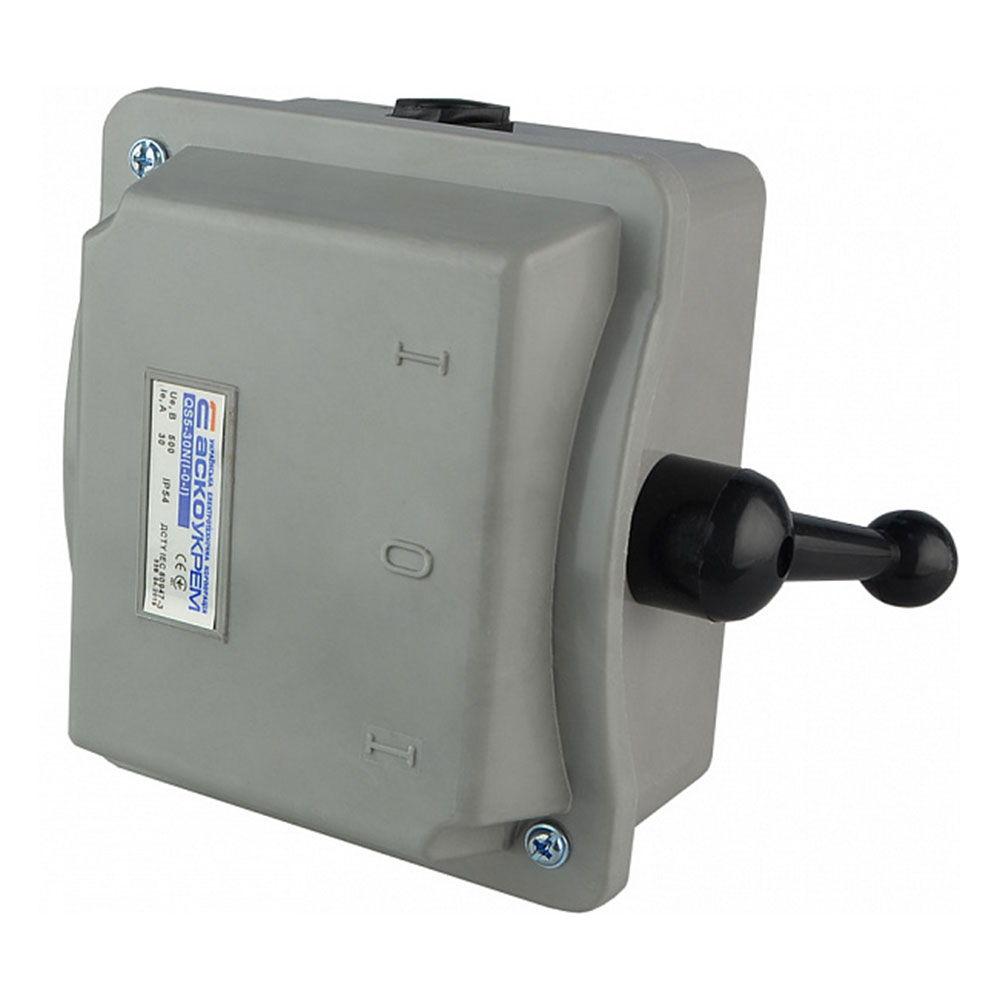

Рубильник реверсивний АСКО QS5–30N
схема переключения – I-0-I, тип – разъединитель, номинальный ток – 30 А, номинальное напряжение изоляции – до 660 В, степень защиты – IP54, A0100010005, 4823053502659, 4823053502659030
1. Назначение
Рубильники разъединители серии QS5 АСКО-УКРЕМ™ (далее - разъединители) предназначены для ручной коммутации цепей переменного тока напряжением до 660В, частотой 50Гц
2. Условные обозначения
QS5–ХХY(/Z)
- QS5 – серия разъеденителей.
- XX – номинальный ток.
- Y – тип: А – разрывной, N – реверсивный, Р – перекидной.
- Z – количество полюсов (для Р–типа).
Принципиальные схемы рубильника АСКО QS5-30N, A0100010005
3. Условия эксплуатации разъединителя АСКО QS5-30N, A0100010005:
- — Диапазон рабочих температур: от -10 до +50°С
- — Высота над уровнем моря: не более 2000 м
- — Относительная влажность воздуха: не более 80 % при +25 °С
