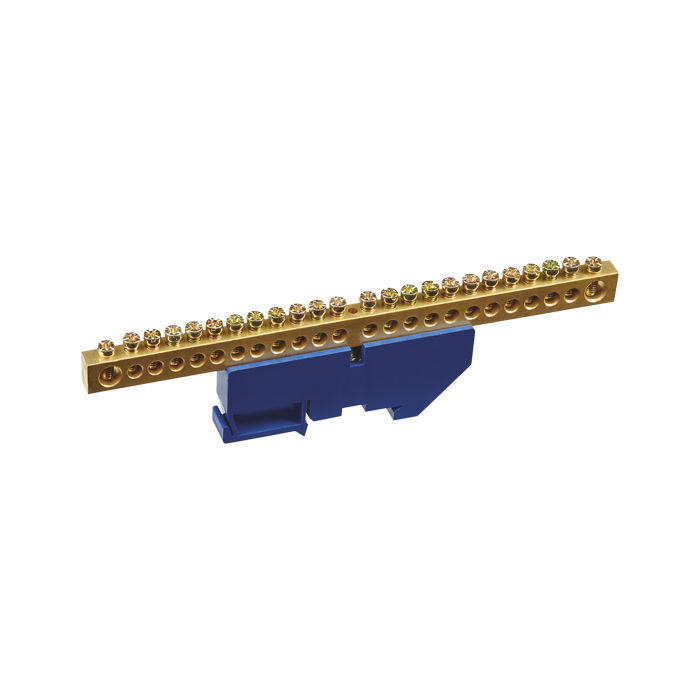

Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников.
Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Изолятор шины выполнен из негорючих материалов.
Технические характеристики
- Сечение шины: 8х12
- Номин ток In: 125 А
- Материал: Латунь
- Тип поверхности: Необработанная
- Количество кабельных выводов: 22
- Длина шины: 177 мм
- Типоисполнение: С DIN - изолятором
- Цвет изолятора: Синий
- Винты крепления: М5
- Номин напряжение: 400 В
- Макс поперечное сечение проводника: 25/10 мм²
- Температура эксплуатации: -40...+50 °C
- Ширина: 88,5 мм
- Высота: 45,4 мм
- Глубина: 12 мм
- Тип монтажа: На DIN рейку
- Назначение шины: N-ноль
