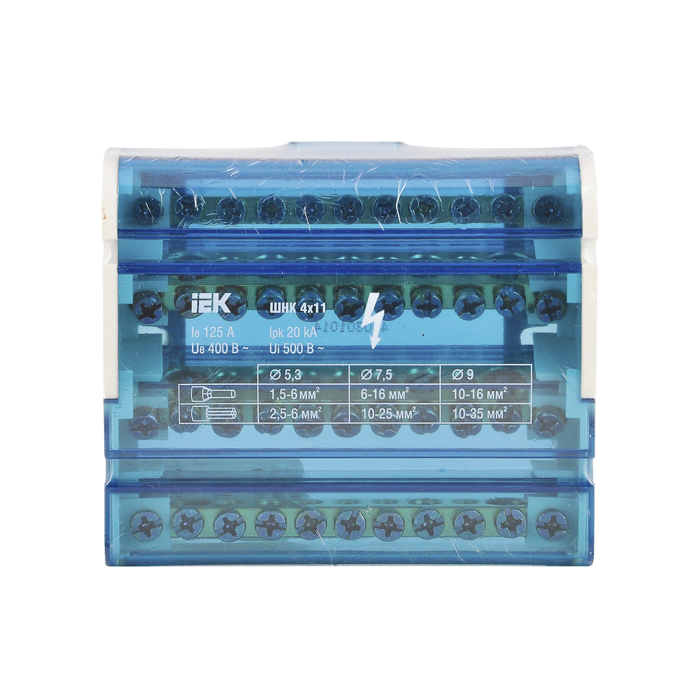

Шины выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика.
Применяются при комплектации щитового оборудования для подсоединения нулевого провода (нулевая рабочая шина), провода заземления и фазных проводников.
Способы установки:
- на монтажную DIN-рейку 35 мм;
- на панель щита двумя винтами.
Каждая шина отдельно изолирована. Кросс-модули изготавливаются с двумя или четырьмя шинами, рассчитанными на токи до 100 А и 125 А. Выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика.
Технические характеристики
- Номин ток In: 125 А
- Материал: Латунь
- Тип поверхности: Необработанная
- Количество кабельных выводов: 15
- Длина шины: 100 мм
- Типоисполнение: В корпусе
- Цвет изолятора: Серый
- Винты крепления: М5
- Номин напряжение: 400 В
- Макс поперечное сечение проводника: 10/25 мм²
- Температура эксплуатации: -25...+40 °C
- Ширина: 100 мм
- Высота: 87 мм
- Глубина: 50 мм
- Тип монтажа: На DIN рейку, монтажную панель
- Количество шин: 4
- Назначение шины: L+PEN
- Степень защиты - IP: IP20
- Номин ударный ток Ipk: 20 кА
- Номин напряжение изоляции Ui: 500 В
