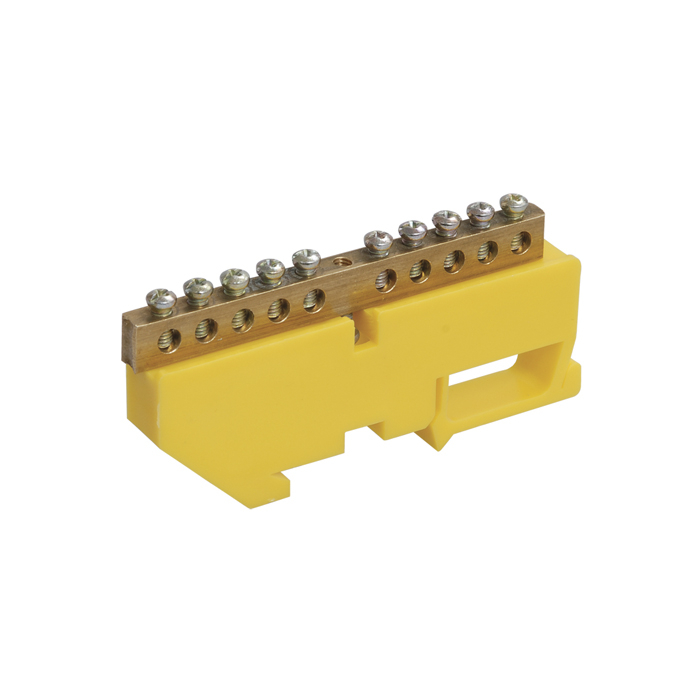

Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников.
Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являются:
- температура окружающей среды от –40 до +50 °С;
- среднее значение относительной влажности не более 90%.
Изолятор шины выполнен из негорючих материалов.
Технические характеристики
- Сечение шины: 8х12
- Номинальный ток In: 125 А
- Материал: латунь
- Тип поверхности: необработанная
- Количество кабельных выводов: 12
- Тип исполнения: с DIN-изолятором
- Цвет изолятора: жёлтый
- Винты крепления: М5
- Номинальное напряжение: 400 В
- Макс. поперечное сечение проводника: 25/10 мм²
- Температура эксплуатации: -40...+50 °C
- Ширина: 88,5 мм
- Высота: 45,4 мм
- Глубина: 12 мм
- Тип монтажа: на DIN-рейку
- Количество шин: 1
- Назначение шины: PE — земля
