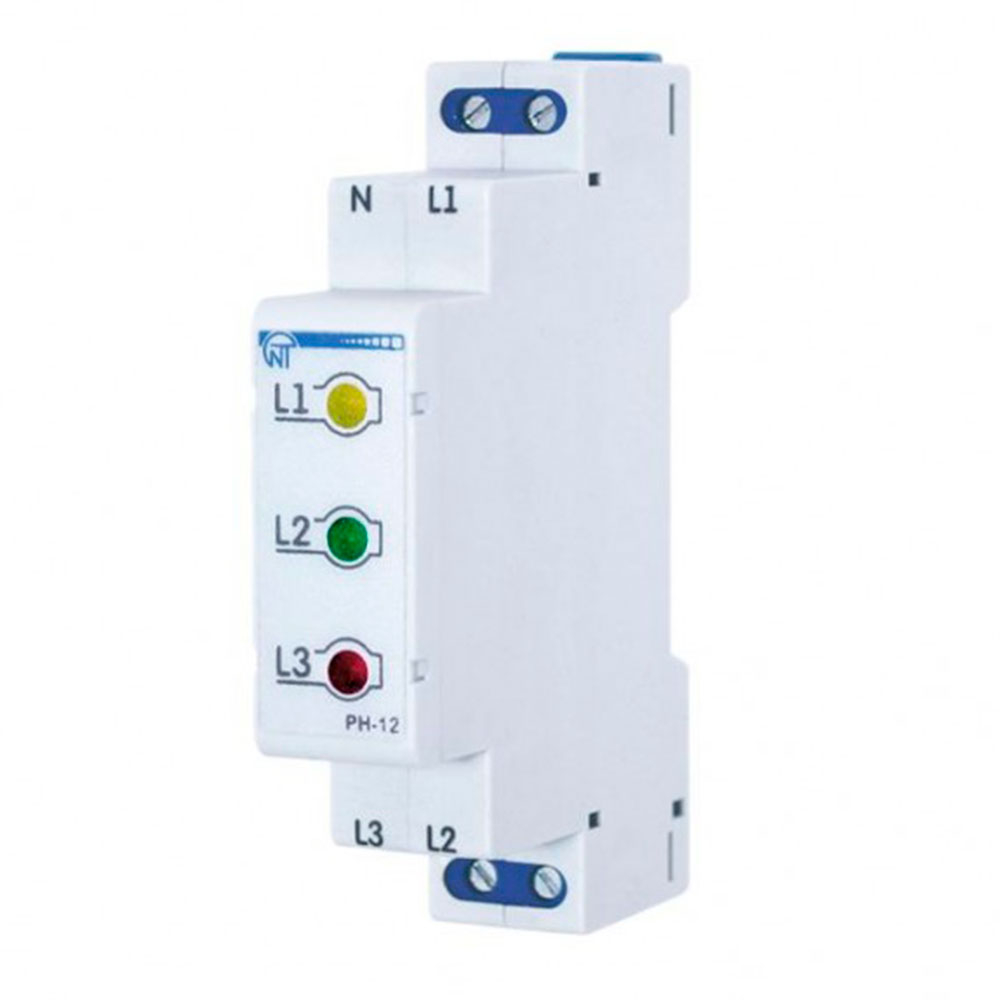

Индикатор фаз Новатэк-Электро РН-12 -
предназначен для индикации наличия фазного напряжения в трехфазной сети переменного тока.
Основные характеристики РН-12:
- Индикация: Светодиоды
- Габариты: 90 * 18 * 64,5
- Вес: 0,08 кг
Порядок подключения изделия:
Для обеспечения надежности электрических соединений следует использовать гибкие (многопроволочные) провода с изоляцией на напряжение не менее 450 В, концы которых необходимо зачистить от изоляции на 5±0,5 мм и обжать втулочными наконечниками.
Рекомендуется использовать провода сечением не менее 1 мм2 для подключения к клеммам входных контактов. Крепление проводов должно исключать механические повреждения, скручивание и истирание изоляции проводов.
Запрещено оставлять оголенными участками провода выступающие за пределы клеммника.
Для надежного контакта необходимо производить затягивание винтов клеммника с усилием.
При уменьшении момента затяжки - место соединения нагревается, может оплавиться клеммник и загореться провод. При увеличении момента затяжки - возможен срыв резьбы винтов клеммной или пережатие присоединенного провода.
- Подключить изделие (клеммы L1, L2, L3, N) к электрической сети.
- Подать напряжение питания.
- При подаче на РН-12 напряжения изделие отображает его наличие на фазах, соответствующих маркировке, относительно нулевого провода.
