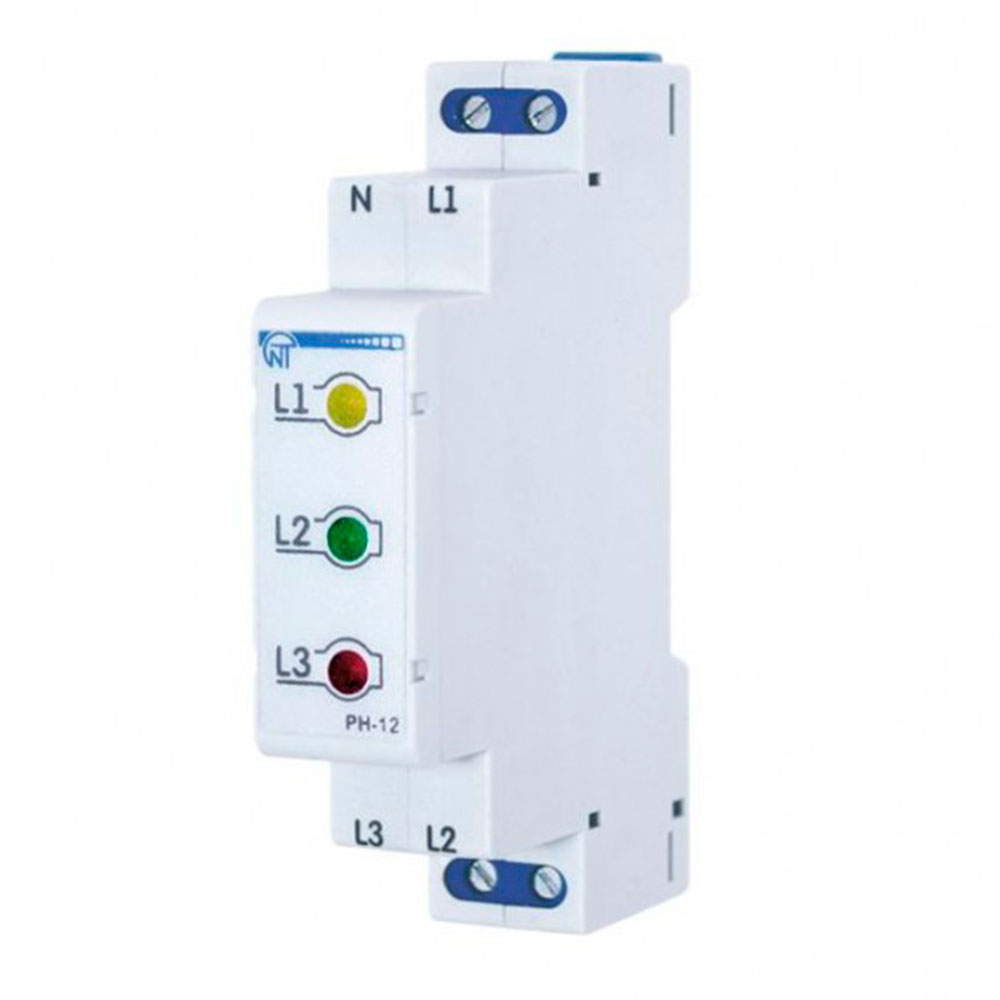

Індикатор фаз Новатек-Електро РН-12
призначений для індикації наявності фазної напруги в трифазній мережі змінного струму.
Основнi характеристики РН-12:
- Індикація: Світлодіоди
- Габарити: 90 * 18 * 64,5
- Вага: 0,08 кг
Порядок підключення виробу:
Для забезпечення надійності електричних з’єднань слід використовувати гнучкі (багатодротяні) дроти з ізоляцією на напругу не менше 450 В, кінці яких необхідно зачистити від ізоляції на 5 ± 0,5 мм і обжати Втулкові наконечниками.
Рекомендується використовувати провода перерізом не менше 1 мм2 для підключення до клем вхідних контактів. Кріплення проводів повинно виключати механічні пошкодження, скручування і стирання ізоляції проводів.
Забронено залишати оголеними ділянками дроти які виступають за межі клемника.
Для надійного контакту необхідно проводити затягування гвинтів клемнка із зусиллям.
При зменшенні моменту затягування – місце з’єднання нагрівається, може оплавитися клеммник і спалахнути провід. При збільшенні моменту затягування – можливий зрив різьблення гвинтів клемної або перетиснення приєднаного проводу.
- Підключити виріб (клеми L1, L2, L3, N) до електричної мережі.
- Подати напругу живлення.
- При подачі на РН-12 напруги виріб відображає його наявність на фазах, відповідних маркуванню, щодо нульового проводу.
