Область применения кабеля КПСРВМ
Кабели предназначены для присоединения к подвижным токоприемникам, монтажа с ограниченной подвижностью и фиксированного монтажа при воздействии смазочных масел и дизельного топлива на напряжение 660 В переменного тока частоты до 400 Гц или 1000 В постоянного тока.
Кабели озоностойкие. Кабели стойкие к воздействию дождя, динамическому воздействию пыли, выпадению инея, к маслам и дизельному топливу. Кабели не распространяют горение.

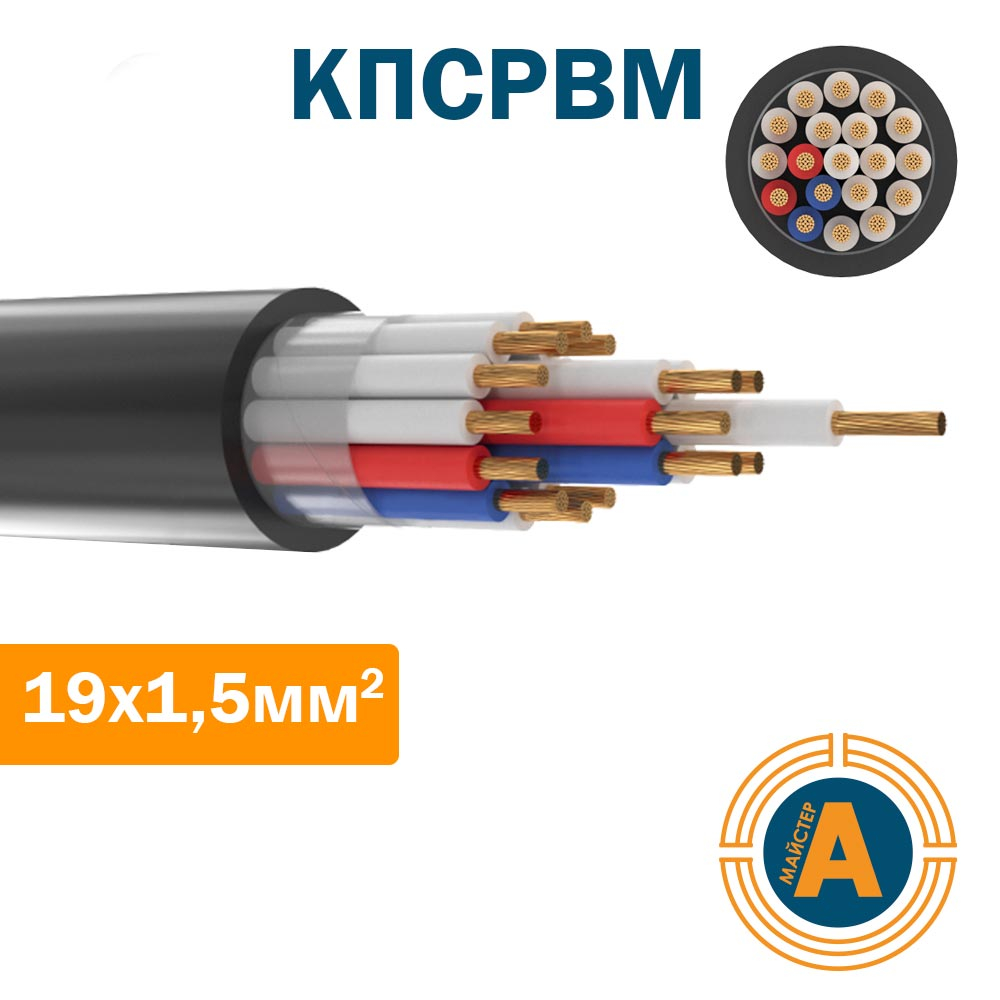

Конструкция кабеля КПСРВМ
Токопроводящая жила — медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483.
Допускается по жиле наложение полиэтилентерефталатной пленки.
Изоляция — из резины изоляционной.
Скрутка — производится в одну сторону по всем повивам, в каждом повиве две смежные жилы кабеля отличаются цветом друг от друга и от остальных жил повива. Скрученные изолированные жилы кабеля обмотаны прорезиненной тканевой лентой или суровым миткалем.
Оболочка — из холодостойкого поливинилхлоридного пластиката.
Технические характеристики кабеля КПСРВМ
Температура эксплуатации кабелей КПСРВМ: от минус 50°С до плюс 60°С.
Кабели стойкие к вертикальным колебаниям с частотой от 1 до 3 Гц и амплитудой ускорения синусоидальных колебаний, выраженной в метрах на секунду в квадрате (м/с²), численно равной частоте в герцах.
Кабели стойкие к вибрациям с частотой от 3 до 100 Гц с ускорением синусоидальных колебаний до 150 м/с² и ударам с ускорением до 150 м/с² .
Кабели для присоединения к подвижным токоприёмникам стойкие к изгибам с одновременным закручиванием.
Кабели выдерживают испытательное напряжение 2500 В переменного тока по категории ЭИ-1 без погружения в воду.
Кабели выдерживают испытание напряжением переменного тока частоты 50 Гц величиной 3000 В, соответственно в течении 15 минут после 24 ч. пребывания в воде.
Кабели стойкие к повышенной влажности до 98 % при температуре до 40°С.
Длительно допустимая температура на жилах кабеля не более 65°С.
Строительная длина кабелей: не менее 100 м. Допускается поставка кабеля длиной не менее 20 м в количестве не более 20 % от общей длины поставляемой партии.
По согласованию с потребителем допускается сдача кабелей любыми длинами.
Гарантийный срок эксплуатации кабелей: 2 года со дня ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Срок службы кабеля: не менее 6 лет для кабелей, предназначенных для присоединения к подвижным токоприемникам и не менее 12 лет для остальных проводов.
| КПСРВМ |
| Кабель для подвижного состава рельсового транспорта и троллейбусов с резиновой изоляцией, в холодостойкой оболочке из ПВХ пластиката |
Кабели предназначены для внутренних и наружных соединений в тепловозах в качестве комплектующих изделий (для достройки спроектированных единиц подвижного состава и ремонта), на напряжение 660 В переменного тока частотой до 400 Гц или 1000 В постоянного тока соответственно, для присоединения к подвижным токоприемникам*, монтажа при ограниченных перемещениях* и для фиксированного монтажа* при воздействии смазочных масел и дизельного топлива.
1. ТОКОПРОВОДЯЩАЯ ЖИЛА – медная, многопроволочная, круглой формы соответствует классу 4 по ГОСТ 22483–77.
2. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ – допускается наложение полиэтилентерефталатной пленки по жилам проводов.
3. ИЗОЛЯЦИЯ – из резины изоляционной толщиной 1.0 мм.
4. СКРУТКА – производится в одну сторону по всем повивам, в каждом повиве две смежные жилы кабеля отличаются цветом друг от друга и от остальных жил повива.
5. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ – изолированные и скрученные жилы кабелей обмотаны прорезиненной тканевой лентой или суровым миткалем.
6. ОБОЛОЧКА – из холодостойкого ПВХ пластиката.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Вид климатического исполнения – У и Т категории 1 и 2 по ГОСТ 15150
Температура окружающей среды при эксплуатации:
исполнение У . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от –50 до +60°С
исполнение Т . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от –10 до +60°С
Кабели стойки к повышенной влажности до 98 % при температуре до 40°С
Кабели озоностойки
Кабели стойки к воздействию дождя, динамическому абразивному воздействию пыли и выпадению инея
Кабели стойки к маслам и дизельному топливу
Кабели не распространяют горение
Кабели стойки к вертикальным колебаниям, вибрациям, ударам и изгибам
Кабели для присоединения к подвижным токоприемникам стойки к изгибам с одновременным закручиванием
При эксплуатации кабели не должны подвергаться прямому воздействию солнечных лучей
Монтаж кабелей должен производиться при температуре не ниже. . . . . . . . . . . . . . . . . . . . . . . –15°С
Радиус изгиба при монтаже, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 диаметров кабеля
Радиус изгиба при эксплуатации, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 диаметров кабеля
Допускается монтаж с отключением и подключением при отсутствии ударов к токоприемникам
при плавном изгибе на радиус, равный пятикратному диаметру кабеля, при температуре . . . . . –50°С
Кабели на номинальное напряжение 660 В переменного тока выдерживают испытание напряжением
переменного тока частоты 50 Гц величиной 3000 В в течение 15 мин после 24 ч пребывания в воде
Длительно допустимая температура на жилах кабелей, не более . . . . . . . . . . . . . . . . . . . . . . . . 65°С
Допускается эксплуатация кабелей при температуре на жиле . . . . . . . . . . . . . . . . . . . . . . . . . . 75°С
Строительная длина кабелей, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 м
Гарантийный срок эксплуатации . . . . . . . . . . . . . . . . . . . . . 2 года со дня ввода провода в эксплуатацию
Срок службы проводов, предназначенных для присоединения
к подвижным токоприемникам, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 лет
остальных проводов, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 лет
