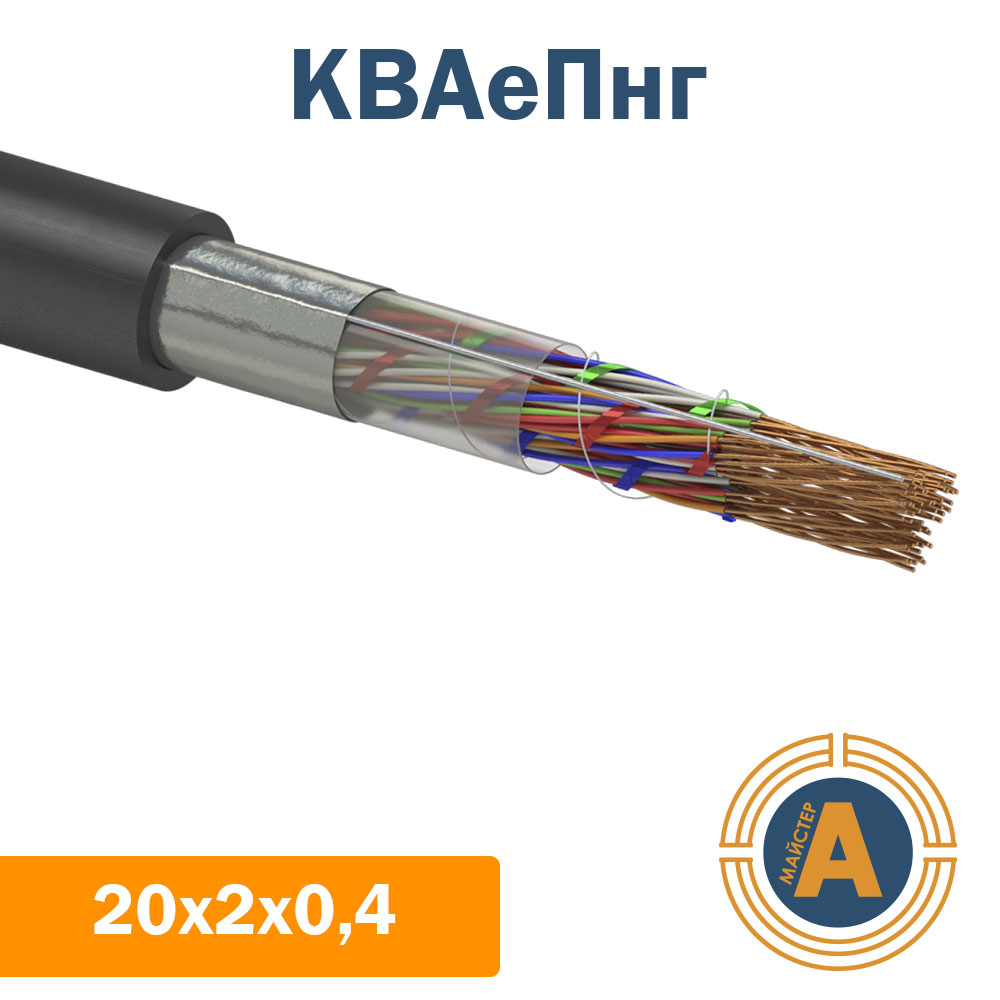

Структура кабеля
- токопроводящая жила из медной круглой проволоки диаметром 0,40; 0,50; 0,60 мм;
- изоляция из полиэтилена в виде концентрического слоя;
- две изолированные жилы, отличающиеся по цвету, скручиваются в пару однонаправленной или разнонаправленной скруткой;
- сердечник кабеля состоит из 5, 8, 10, 16 или 32-парных элементарных пучков или 32-парных главных пучков (в кабелях с числом пар более 64).
Скрепляющая обмотка пучков и сердечника – синтетическая нить или лента индивидуального цвета для каждого пучка;
- поясная изоляция – синтетическая лента (ПЭТ-Э или ПЭ), наложенная продольно либо спирально;
- оболочка – светостабилизированный полиэтилен
Основные технико-эксплуатационные характеристики кабеля:
Температура эксплуатации: от -20 °С до +60 °С
Температура прокладки и монтажа: от -10 °С до +60 °С
Минимальный радиус изгиба при монтаже: не менее 10 диаметров кабеля
Минимальный срок службы: 20 лет
Диаметр токопроводящих жил, мм, ном: 0,40 - 0,50 - 0,60
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом: 150 - 100 - 70
Омическая асимметрия жил в паре, при постоянном токе, %, не более : 2
Электрическое сопротивление изоляции токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее: 5000
Испытательное напряжение, в течение 1 мин, В:
между жилами рабочих пар
при частоте 0,05 кГц - 500
постоянный ток - 750
между жилами и экраном
при частоте 0,05 кГц - 600
постоянный ток - 1000
Рабочая емкость, пересчитанная на 1 км длины и температуру 20 °С, при частоте от 0,8 до 1,0 кГц, нФ, не более: 55
Переходное затухание на ближнем конце кабеля (NEXT), на длине 100 м, не менее, дБ:
между парами в сердечнике (модуле)
при частоте 1000 кГц
при частоте 2000 кГц
