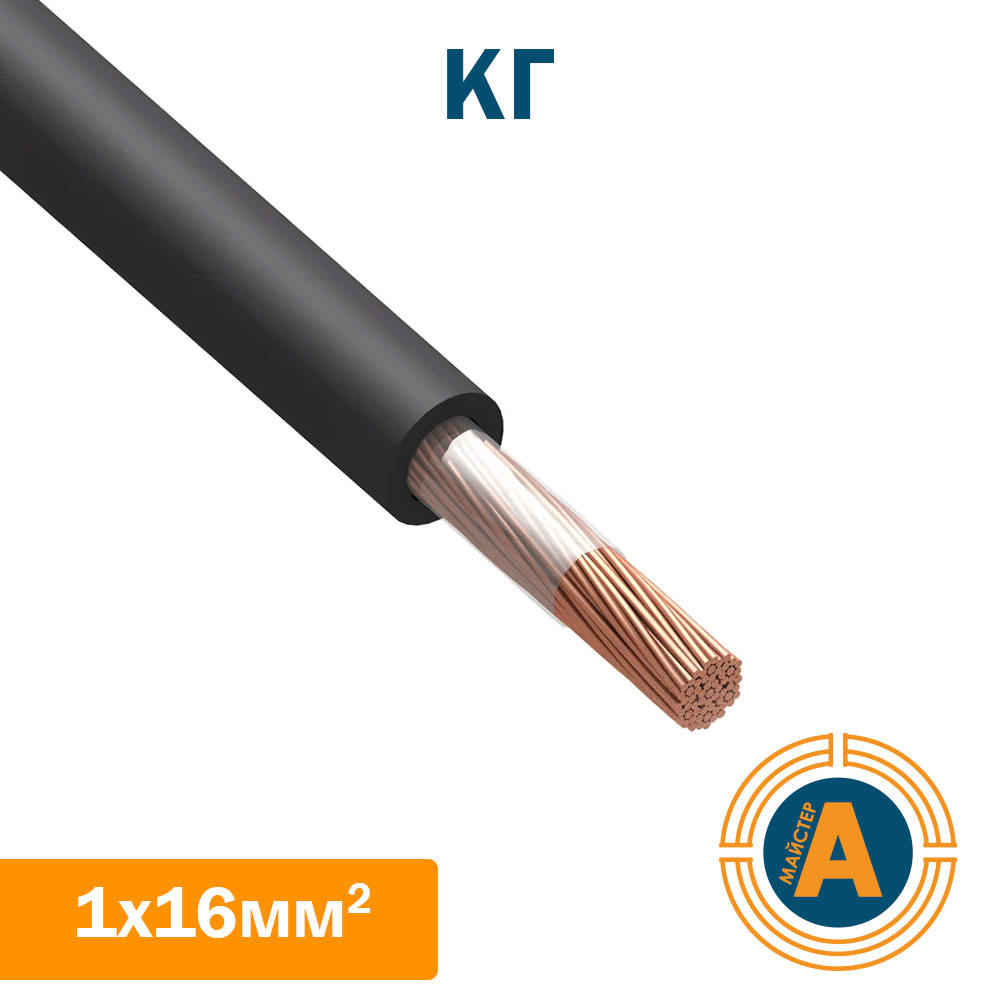

КГ - Кабели силовые гибкие с резиновой (термоэластопластовой) изоляцией, в резиновой (термоэластопластовой) оболочке.
ПРИМЕНЕНИЕ:
Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1200 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75°С.
КОНСТРУКЦИЯ:
1. ТОКОПРОВОДЯЩАЯ ЖИЛА – медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40 %.
2. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ – синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
3. ИЗОЛЯЦИЯ – из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой " 0 ". Расцветка одножильных и двухжильных кабелей не нормируется.
4. СКРУТКА – изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
5. ОБОЛОЧКА – из резины шланговой. В одножильных кабелях допускается замена изоляции и оболочки изоляционно защитной оболочкой.
