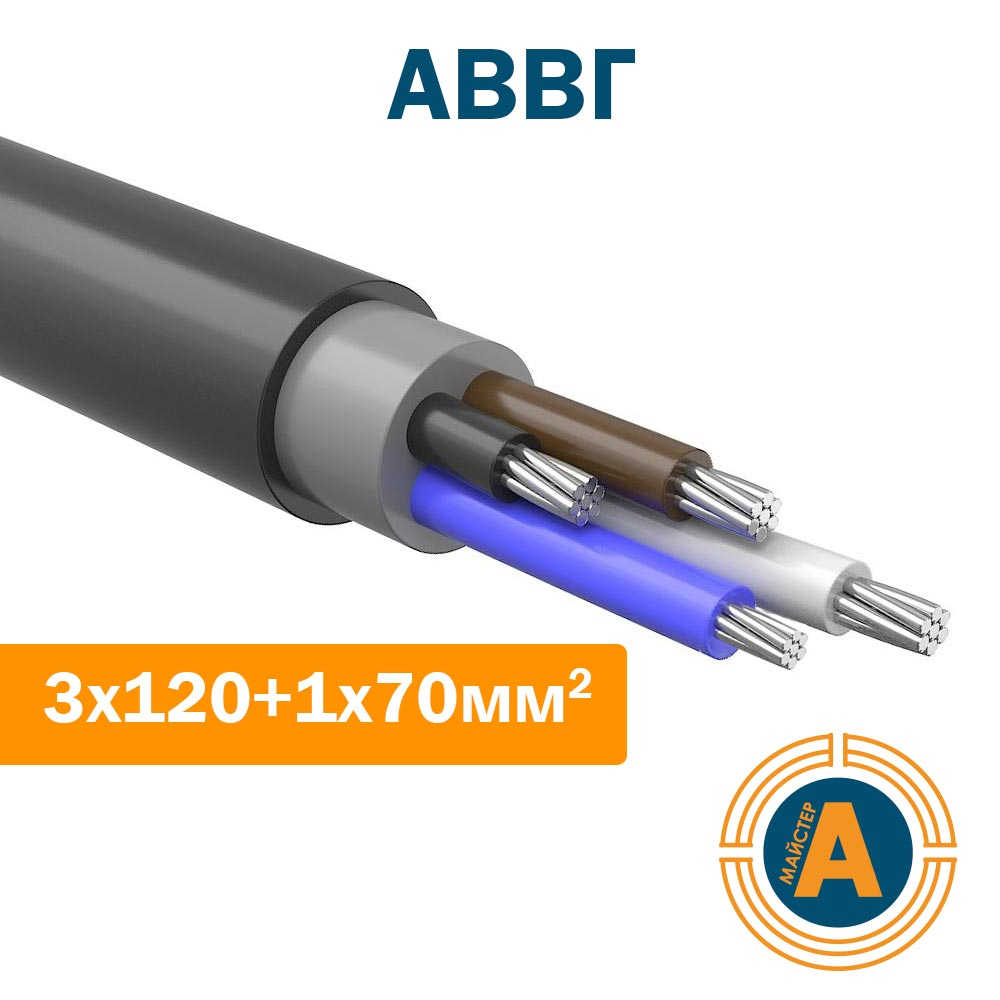

Кабель силовой АВВГ 3×120+1×70 мм² алюминиевый
Описание
Кабель АВВГ 3×120+1×70 — силовой кабель с алюминиевыми монолитными жилами, ПВХ-изоляцией и внешней оболочкой, предназначенный для передачи и распределения электроэнергии в стационарных установках напряжением до 1 кВ в трехфазных сетях переменного тока частотой 50 Гц.
Область применения
Кабель применяется для стационарной прокладки в сухих и влажных производственных помещениях, на кабельных эстакадах, в блоках, кабельных каналах, а также на открытом воздухе.
Прокладка в грунте допускается только при использовании защитных труб или каналов. Кабель не распространяет горение при одиночной прокладке.
Конструкция кабеля
- Токопроводящая жила — алюминиевая, однопроволочная (монолитная), круглой формы, класс 1 по ГОСТ 22483.
- Изоляция — ПВХ-пластикат. Нулевая жила имеет голубую изоляцию, жила заземления — зелено-желтую.
- Скрутка — изолированные жилы скручены; в кабеле одна жила уменьшенного сечения (N или PE).
- Оболочка — из ПВХ-пластиката.
Технические характеристики
- Конфигурация жил: 3×120 мм² + 1×70 мм² (алюминий, монолит)
- Номинальное напряжение: 0,66 / 1 кВ
- Допустимый ток нагрузки: до ~217 А (в воздухе), до ~279 А (в земле с защитой)
- Наружный диаметр: ≈ 39–40 мм
- Масса: ≈ 1,98 кг/м (≈ 1550 кг/км)
- Минимальный радиус изгиба: не менее 7,5–10 наружных диаметров (≈ 280–400 мм)
- Температура эксплуатации: от –50 °C до +50 °C
- Срок службы: не менее 30 лет
Как использовать кабель АВВГ в стационарных сетях
Общие рекомендации по применению силового кабеля АВВГ 3×120+1×70 в стационарных электрических установках до 1 кВ. Монтаж должен выполняться квалифицированным персоналом.
- Определите условия эксплуатации
Учитывайте способ прокладки, температурный режим и условия окружающей среды согласно техническим требованиям кабеля.
- Выберите способ прокладки
Допускается прокладка в помещениях, на эстакадах и на открытом воздухе. Прокладка в грунте возможна только с использованием защитных труб.
- Соблюдайте требования к монтажу
Монтаж выполняется при допустимой температуре и с соблюдением минимального радиуса изгиба кабеля.
- Контролируйте эксплуатацию
В процессе эксплуатации необходимо контролировать отсутствие перегрева и механических повреждений кабельной линии.
Частые вопросы про кабель АВВГ (FAQ раздел)
- Для чего подходит кабель?
- Для стационарного подключения трехфазного питания до 1 кВ в домах, на производствах и на улице.
- Какой максимальный ток выдерживает?
- До ~217 А в воздухе и ~279 А в земле.
- Можно ли прокладывать под землёй?
- Да, ПВХ-изоляция обеспечивает работу в грунте.
- Какая температура эксплуатации?
- От –50 °C до +50 °C, устойчив к холодным условиям.
- Сколько служит?
- Срок службы более 30 лет.
