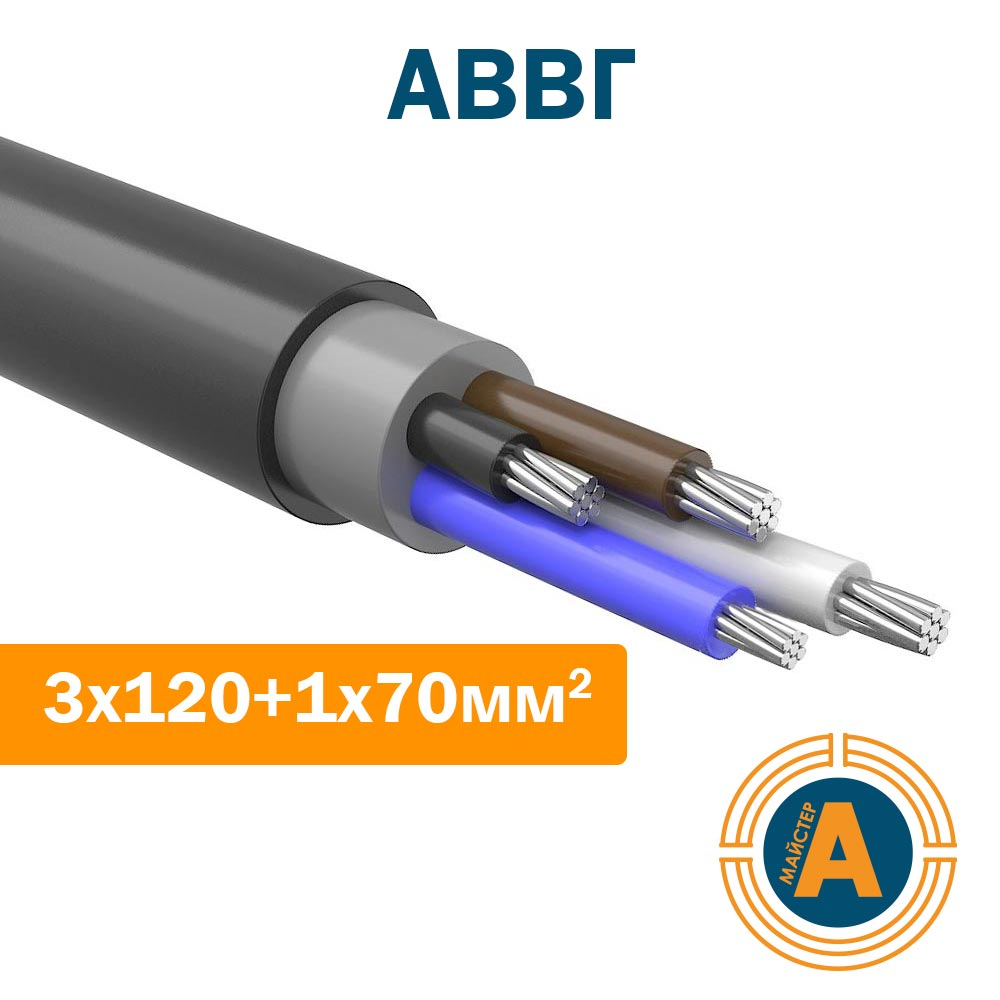

Кабель силовий АВВГ 3×120+1×70 мм² алюмінієвий
Опис
Кабель АВВГ 3×120+1×70 — силовий кабель з алюмінієвими монолітними жилами, ізоляцією та оболонкою з ПВХ-пластикату, призначений для передавання та розподілу електричної енергії в стаціонарних електроустановках напругою до 1 кВ у трифазних мережах змінного струму частотою 50 Гц.
Сфера застосування
Кабель використовується для стаціонарного прокладання в сухих і вологих виробничих приміщеннях, на кабельних естакадах, у блоках, кабельних каналах, а також на відкритому повітрі.
Прокладання в ґрунті допускається лише за умови використання захисних труб або каналів. Кабель не поширює горіння при одиночному прокладанні.
Конструкція кабелю
- Струмопровідна жила — алюмінієва, однодротова (монолітна), круглої форми, клас 1 за ГОСТ 22483.
- Ізоляція — ПВХ-пластикат. Нульова жила має блакитний колір, жила заземлення — жовто-зелений.
- Скрутка — ізольовані жили скручені; одна жила зменшеного перерізу (N або PE).
- Оболонка — з ПВХ-пластикату.
Технічні характеристики
- Конфігурація жил: 3×120 мм² + 1×70 мм² (алюміній, моноліт)
- Номінальна напруга: 0,66 / 1 кВ
- Допустимий струм навантаження: до ~217 А (у повітрі), до ~279 А (у ґрунті з захистом)
- Мінімальний радіус вигину: не менше 7,5–10 зовнішніх діаметрів
- Температура експлуатації: від –50 °C до +50 °C
- Термін служби: не менше 30 років
Як використовувати кабель АВВГ у стаціонарних мережах
Загальні рекомендації щодо застосування силового кабелю АВВГ 3×120+1×70 у стаціонарних електроустановках до 1 кВ. Монтаж повинен виконуватись кваліфікованим персоналом.
- Визначте умови експлуатації
Враховуйте спосіб прокладання, температурний режим та умови навколишнього середовища відповідно до технічних характеристик кабелю.
- Оберіть спосіб прокладання
Допускається прокладання в приміщеннях, на естакадах та на відкритому повітрі. Прокладання в ґрунті можливе лише із застосуванням захисних труб.
- Дотримуйтесь вимог до монтажу
Монтаж виконується за допустимої температури та з дотриманням мінімального радіуса вигину кабелю.
- Контролюйте експлуатацію
Під час експлуатації необхідно контролювати відсутність перегріву та механічних пошкоджень кабельної лінії.
Поширені питання про кабель АВВГ
- Для чого призначений кабель АВВГ?
- Кабель АВВГ призначений для стаціонарного передавання та розподілу електроенергії в мережах напругою до 1 кВ.
- Чи можна прокладати кабель АВВГ у ґрунті?
- Так, прокладання в ґрунті допускається лише за умови використання захисних труб або кабельних каналів.
- Яка допустима температура експлуатації кабелю?
- Кабель може експлуатуватись у температурному діапазоні від –50 °C до +50 °C.
- Який термін служби кабелю АВВГ?
- Нормативний термін служби кабелю становить не менше 30 років за дотримання умов монтажу та експлуатації.
