Кабель МКСГ, МКСБ, МКСБпШп в свинцовой оболочке:

Кабель МКСГ предназначен для прокладки в канализациях, трубах, блоках, коллекторах, тоннелях и внутри помещений при

отсутствии механических воздействий на кабель, в среде, нейтральной по отношению к оболочке, в условиях, не

характеризующихся повышенным электромагнитным влиянием.

Кабель МКСБ предназначен для прокладки в грунтах, нейтральных по отношению к оболочке, если кабель не подвергается

значительным растягивающим или сдавливающим усилиям, в районах, не характеризующихся повышенным электромагнитным

влиянием.

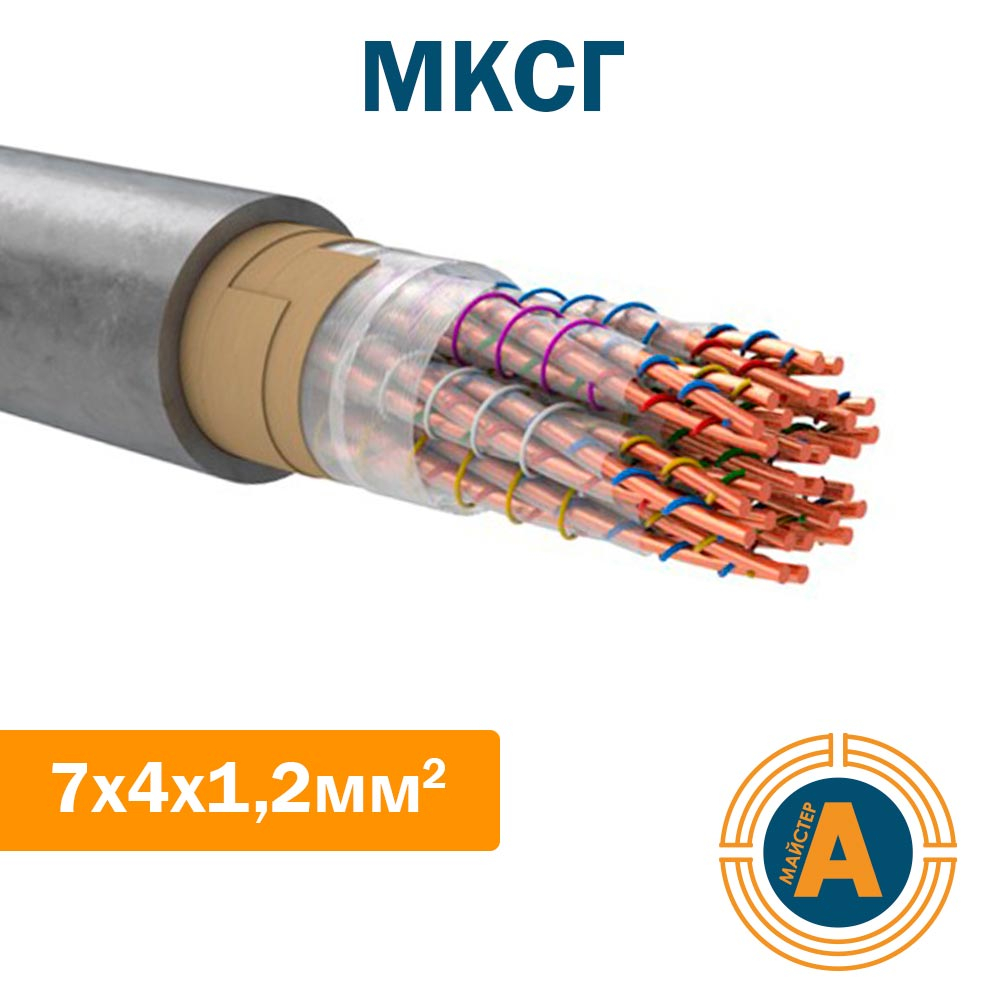

КАБЕЛЬ МКСГ

КОНСТРУКЦИЯ:

1. Однопроволочная медная проводящая ток жила номинальным диаметром 1,2 мм.

2. Кордельно-полистирольная изоляция: — кордель из полистирола номинальной толщиной 0,8 мм, наложенный по открытой

спирали с шагом 5,5 мм; — две полистирольные ленты толщиной не более 0,045 мм, наложенные на кордель в виде обмотки.

Изолированные жилы скручены в звёздную четвёрку вокруг круглого корделя из полистирола номинальным диаметром 1,1 мм.

3. Поясная изоляция из кабельной бумаги суммарной номинальной толщиной 0,48 мм.

4. Свинцовая оболочка согласно ГОСТ 24641-81 номинальной толщиной 1,32 — 1,44 мм.

5. Г-без защитного покрова.

ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЯ - КАБЕЛЬ МКСГ:

магистральный кабель

кордельно-полистирольная изоляция

свинцовая оболочка

отсутствие защитного покрова

Конструкция - кабель МКСБ,МКСБпШп:

1.Токопроводящие жилы - из медной проволоки

2. Изоляция – жилы изолированы полистирольной нитью (корделем), наложенной открытой спиралью, и полистирольной лентой,

наложенной с перекрытием в сторону, противоположную направлению наложения нити.

3. Четыре жилы с изоляцией различных цветов скручены в звездную четверку с центральным заполнителем из круглой

полистирольной нити, в четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары

четверки имеет красный и желтый цвета, второй пары – синий и зеленый.

4. Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной или синтетической пряжей или лентой из

синтетического материала. Цвета пряжи или ленты всех четверок различны; цвета двух смежных четверок (счетной и

направляющей) – соответственно красный и зеленый.

5. Четверки скручены в сердечник кабеля. Сердечник кабеля МКСБ имеет поясную изоляцию из кабельной бумаги.

6. Оболочка – наложена поверх поясной изоляции

7. Защитный покров типа Б:

- подушка из синтетических лент и битума;

-  броня из двух стальных лент;

- наружный покров из стеклопряжи, битума и мелового раствора(у  МКСБ)

Б - Броня из двух стальных лент

п - В подушке под броней имеется защитный полиэтиленовый шланг

Шп - Защитный покров в виде шланга из полиэтилена (у МКСБпШп)
