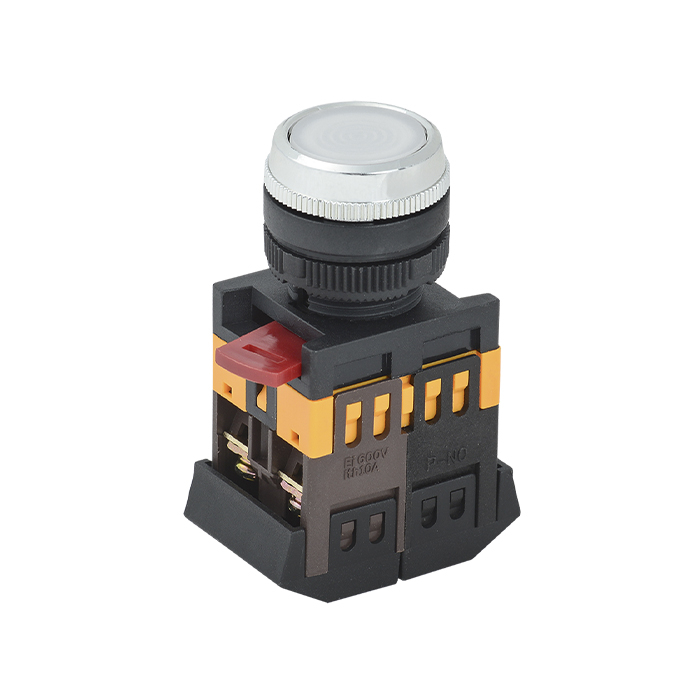

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р). Незначительная стоимость, высокая надежность и простота монтажа. Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Технические характеристики:
- Количество нормально закрытых контактов: 1
- Количество нормально открытых контактов: 1
- Номин ток: 0,6 … 10 А
- Номин раб напряжение: 48/120/230/400/660 В
- Тип напряжения: Перемен./постоян. (AC/DC)
- Цвет: Белый
- Тип лампы: Неоновая лампа
- Степень защиты - IP: IP40
- Номин напряжение постоян тока - DC: 24/48/110/220/440 В
- Тип монтажа: Встраиваемый (-ая)
- Номин напряжение изоляции Ui: 660 В
- Электр износостойкость: 0.3 циклов при AC
- Электр износостойкость: 0.25 циклов при DC
- Мех износостойкость: 0,6х10^6 циклов
- Диаметр отверстия: 22 мм
- Температура эксплуатации: -10...+40 °C
- Класс защиты от поражения электрическим током: II
- Размер кнопки на передней панели: 30 мм
- Тип или способ подключения: Винтовое соединение
- Ширина: 30.0 мм
- Высота: 48.0 мм
- Глубина: 75.0 мм
- Потребляемый ток лампы: ≤ 1 мА
- Номин ток контактов при AC 48 и 120 В: 10.0 А
- Номин ток контактов при AC 230 В: 7.5 А
- Номин ток контактов при AC 400 В: 4.5 А
- Номин ток контактов при AC 660 В: 2.5 А
- Номин ток контактов при DC 24 В: 10.0 А
- Номин ток контактов при DC 48 В: 5.0 А
- Номин ток контактов при DC 110 В: 2.5 А
- Номин ток контактов при DC 220 В: 1.3 А
- Номин ток контактов при DC 400 В: 0.6 А
