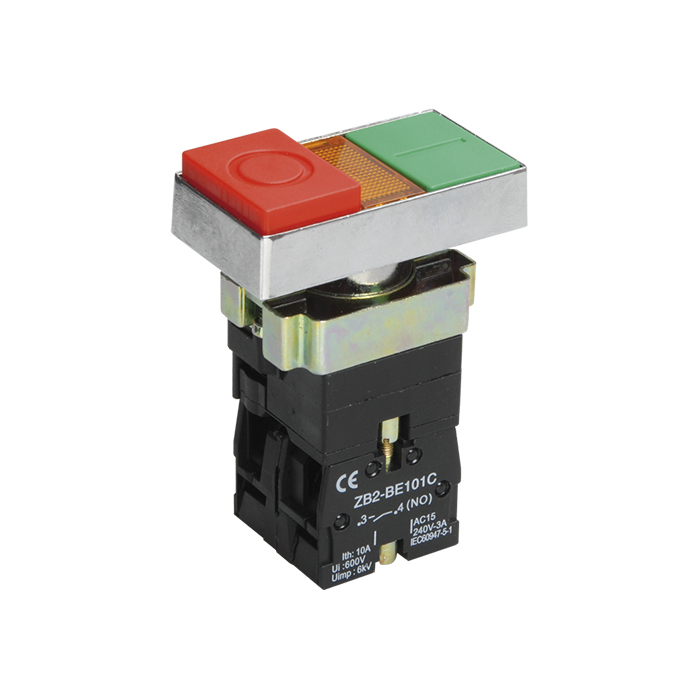

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р). Незначительная стоимость, высокая надежность и простота монтажа. Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Технические характеристики:
- Количество нормально закрытых контактов: 1
- Количество нормально открытых контактов: 1
- Номин ток: 0,6 … 10 А
- Номин раб напряжение: 110/230/400/600 В
- Тип напряжения: Перемен./постоян. (AC/DC)
- Цвет: Красный/зеленый
- Тип лампы: Светодиод. источник света (LED)
- Цоколь лампы: BA9s
- Степень защиты - IP: IP40
- Номин напряжение постоян тока - DC: 24/48/110/220/400 В
- Тип монтажа: Встраиваемый (-ая)
- Номин напряжение изоляции Ui: 600 В
- Номин тепловой ток Ith: 10 А
- Номин рабочий ток Ie при АС-15 110 В: 4.0 А
- Номин рабочий ток Ie при AC-15 230 В: 3.0 А
- Номин рабочий ток Ie при АС-15 400 В: 1.5 А
- Номин рабочий ток Ie при АС-15 600 В: 0.6 А
- Номин раб ток Ie при DC-12 24 В: 3.0 А
- Номин раб ток Ie при DC-12 48 В: 2.5 А
- Номин раб ток Ie при DC-12 110 В: 2.2 А
- Номин раб ток Ie при DC-12 220 В: 1.1 А
- Номин раб ток Ie при DC-12 400 В: 0.6 А
- Степень защиты - IP сторона контактов: IP20
- Электр износостойкость: 0.1 циклов при AC
- Электр износостойкость: 0.08 циклов при DC
- Мех износостойкость: 0,3х10^6 циклов
- Диаметр отверстия: 22 мм
- Номинальная способность к присоединению: 2х2,5 мм²
- Температура эксплуатации: -25...+40 °C
- Класс защиты от поражения электрическим током: II
- Размер кнопки на передней панели: 55х30 мм
- Тип или способ подключения: Винтовое соединение
- Ширина: 39.5 мм
- Высота: 30.0 мм
- Глубина: 76.0 мм
- Потребляемый ток лампы: 10 мА
