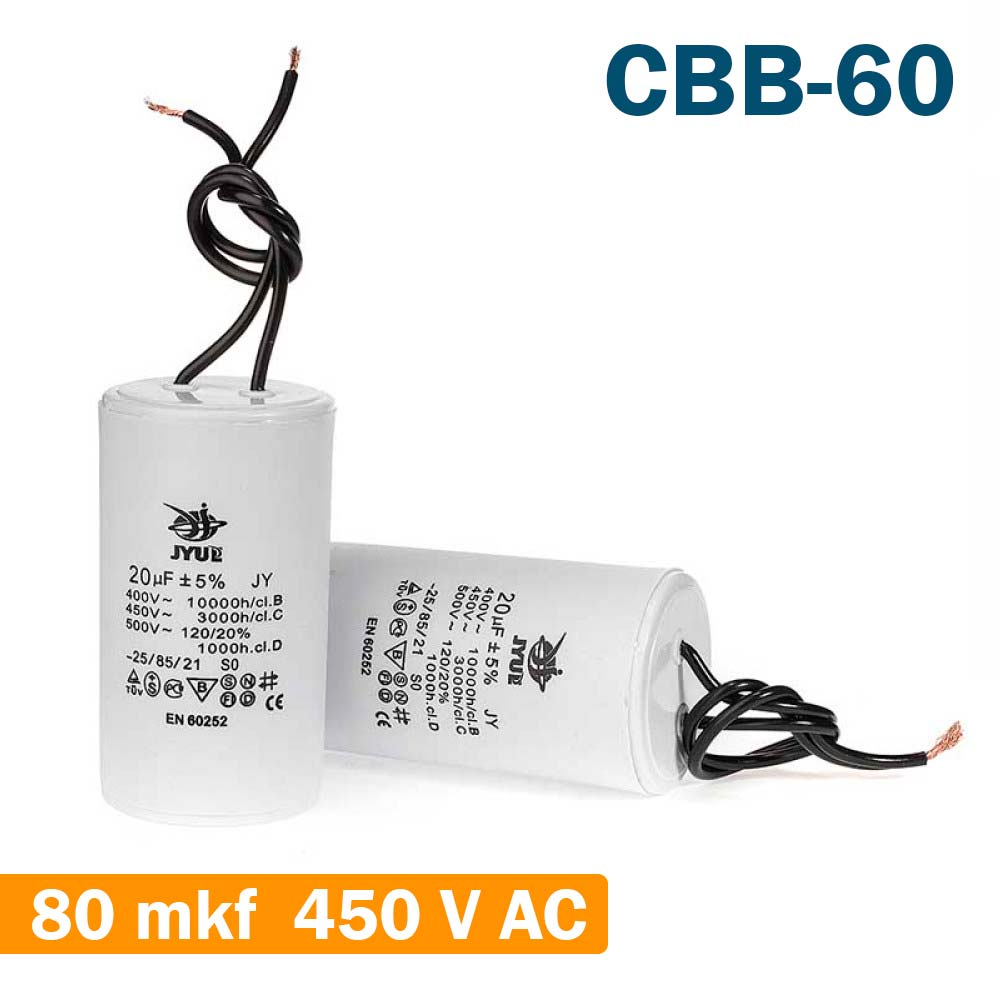

Конденсатор пусковой JYUL СВВ-60, 80 мкФ, 450 В, выводы - провод, 55*120 mm, 1010643
- резка: диэлектрик и электрод равномерно разрезают на небольшие полосы для помещения их во внутрь корпуса;
- образование конденсаторного элемента: присоединение проводов к электродам, разделенных диэлектриком и свернутых в рулон;
- пропитка: снижение влажности под давлением для оптимального функционирования конденсаторного элемента;
- сборка: помещение всех элементов в пластичный корпус и герметизация.
Таблица типоразмеров конденсаторов СВВ60 с проводом
Тип конденсаторов | Высоковольтные |
Тип диэлектрика | Полипропилен |
Тип корпуса | Цилиндрическая форма, материал - пластик |
Тип емкости | Постоянная |
Номинальное рабочее напряжение | 450 В |
Минимальный допуск эмкости | 5% |
Максимальный допуск эмкости | 5% |
Тангенс угла диэлектрических потерь | 0,002 |
Срок службы | 3000 час |
Минимальная рабочая температура | -40°С |
Максимальная рабочая температура | 85°С |
Емкость (мкФ) | 1 | 1,2 | 1,5 | 2 | 2,2 | 2,4 | 2,5 | 2,7 | 3 | 3,3 | 3,5 | 4 | 4,7 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 18 | 20 | 25 | 30 |
Высота (мм) | 26 | 26 | 26 | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 32 | 32 | 34 | 32 | 32 | 34 | 41 | 41 | 43 | 45 | 43 | 45 | 45 |
Диаметр (мм) | 37 | 37 | 37 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 48 | 48 | 46 | 46 | 49 | 58 | 58 | 58 | 60 | 60 | 60 | 65 | 65 |
Расшифровка маркировки
С — конденсатор
В — диэлектрик неполярная органическая пленка
В — материал диэлектрика полипропилен
60 — пластиковый корпус
SH — самовосстанавливающийся заряд
1-150 мкФ — емкость
±5% — порог отклонения емкости
450В, 630В — номинальное напряжение электрического тока
50/60 Гц — рабочая частота
А. — ресурс 30000 ч
В. — ресурс 10000 ч
- — ресурс 3000 ч
- — ресурс 1000 ч
-40 — минимально допустимая температура
+85 — максимально допустимая температура
21 — испытание нагревом во влажной среде в течении 21 дня теста
Р0 — без защиты
Р1 — защита обеспечивается внешним предохранителем
Р2 — встроенные средства защиты
Размер конденсатора с проводом зависит от следующих показателей: чем большем емкость, тем выше габариты устройства (смотрите в таблице выше). Габаритные размеры находятся в пределе 30×50 мм и до 65×130 мм
Техника безопасности
Изолирование токоведущих частей изоляционными материалами, кожухом, сетчатым ограждением и другими элементами для защиты пользователя от удара током.
Конденсатор 80 мкФ 450в с проводом закрепляют для устранения выпадения в ходе работы асинхронного двигателя и возможного его попадания в другие работающие механизмы. Если прибор установлен неверно, то он может выпасть и навредить работе всего механизма.
С помощью мультиметра определяют: есть ли накопленный заряд в конденсаторе. И при наличии заряда следует разрядить его резистором. Существуют модели, которые оснащены разрядным резистором.
