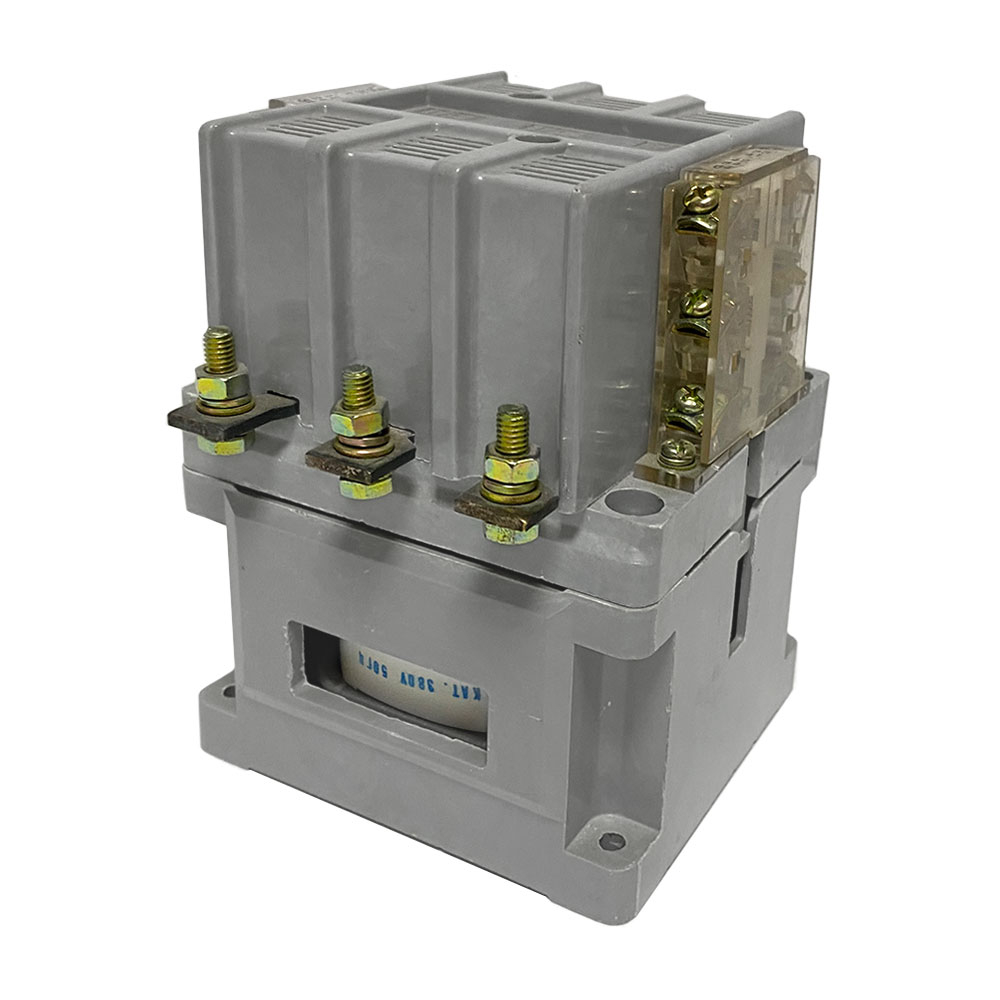

Магнитный пускатель \"Промфактор\" ПММ 6/160 (шестой величины)
Описание
Пускатели магнитные серии ПММ являются электромагнитными коммутирующими устройствами открытого исполнения с естественным охлаждением. Предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором. Совместно с тепловым реле пускатели защищают управляемые электродвигатели от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве фазы.
Пускатели ПММ выпускаются 8 типоразмеров напряжением до 660В, частотой 50Гц и токами от 9 до 1000А.
Технические характеристики:
Пускатель ПММ•Номинальное рабочее напряжение силовых контактов - ~380 В
•Номинальное напряжение изоляции - ~1140 В
•Номинальный тепловой ток (AC-1) - 250 А
•Номинальный рабочий ток (АС-3) - 160 А
•Номинальная мощность главных контактов по АС-3
при 220В - 45 кВт
при 380В - 75 кВт
•Количество срабатывания в час - 1200
•Коммутационная износостойкость циклов - 1200х10³
•Масса - 5,20 кг
Катушка управления пускателя ПММ•Номинальное напряжение катушки управления - 110 В
•Диапазон напряжения управления:
срабатывание - 0,85-1,1 Uн
отпускание - менее 0,75 Uн
•Мощность потребления катушки Uн:
срабатывание - 880 Вт
удерживание - 88 Вт
