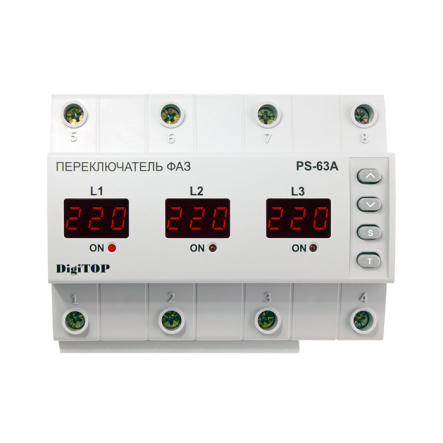

Переключатель фаз PS-63A предназначен для питания промышленной и бытовой однофазной нагрузки 220/230В 50Гц от одной из фаз трехфазной сети, с целью обеспечения питания особо ответственного однофазного оборудования от наиболее качественной фазы и защиты его от повышенного или пониженного напряжения.
Прибор управляется микроконтроллером, который анализирует напряжение в трехфазной электросети и отображает действующие значения на цифровых индикаторах для каждой фазы. Коммутация выхода на нагрузку осуществляется электромагнитными реле. Питание прибора происходит от контролируемых фаз.
Программируемые настройки:
- допустимые пределы переключения/отключения по напряжению
- приоритетная фаза
- время задержки включения
- время задержки переключения на резервную фазу
- время задержки возврата на приоритетную фазу
Основные характеристики:
- Измеряемое напряжение: 50-400В (50 Гц)
- Время переключения по верхнему пределу, сек не более 0,02
- Время переключения по нижнему пределу(<120В), сек не более 0,02
- Погрешность измерения не более 1%
- Максимальный допустимый ток нагрузки 63A
- Верхний предел отключения 210-270В
- Нижний предел отключения 120-200В
- Приоритетная фаза L1,L2,L3,OFF
- Время задержки включения (шаг 5 сек) 5-600 сек
- Время задержки возврата на приоритетную фазу, сек 5-120
- Время задержки переключения по нижнему пределу(120В < U изм < U уст ), сек 1-10
