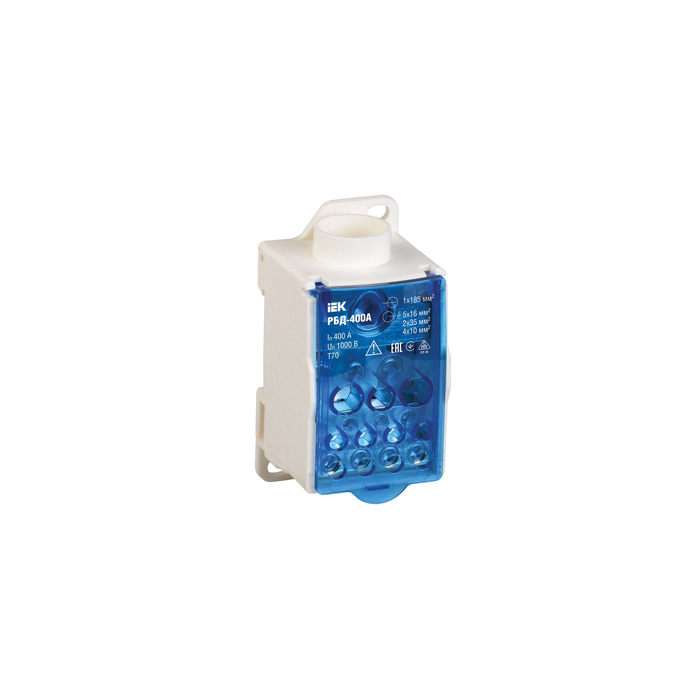

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.
Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.
Технические характеристики
- Тип монтажа: На DIN рейку, монтажную панель
- Высота: 96.0 мм
- Ширина: 48.0 мм
- Глубина: 51.0 мм
- Номин ток: 500 А
- Частота: 50 Гц
- Номин напряжение: 1000 В
- Макс среднекрадратичный кратковрем ток Icw: 24.5 кА
- Номин выдерживаемый импульсный ток Ipk: 51 кА
- Степень защиты - IP: IP20
- Сечение подкл проводников на входe: плоская шина шириной 15...24 мм толщиной 3...8 мм мм²
- Сечение подкл проводников на выходe: 2х35; 5х16; 4х10 мм²
- Материал корпуса: Пластик
- Материал контакта: Латунь
- Температура эксплуатации: -40...+70 °C
