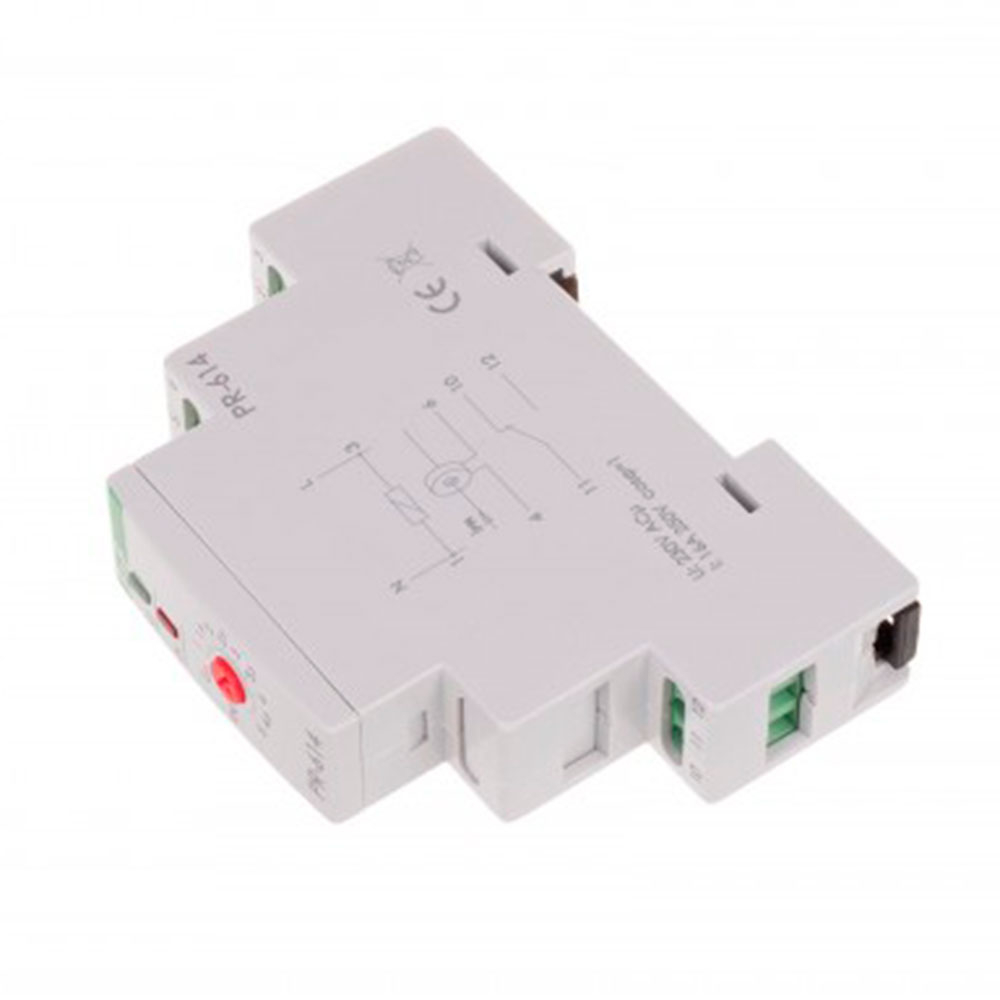

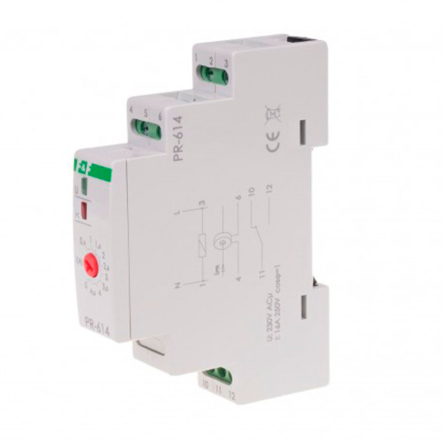

Реле тока приоритетного действия F&F PR-614, нагрузка - до 16 А, порог срабатывания - от 4 до 30 А, для работы с внешним трансформатором тока (не идет в комплекте)
Технические характеристики:
- напряжение питания - 220 В, 50 Гц
- максимальный ток нагрузки:
- неприоритетной цепи - максимально 16 А
- приоритетной цепи - в диапазоне от 0,5 до 5 А во вторичной обмотке внешнего трансформатора тока
- контакт - 1 на переключение
- ток переключения - регулируемый 0,5-5 А
- задержка срабатывания - 0,1 с
- задержка возвращения - 0,1 с
- собственное потребление устройства - 0,4 Вт
- рабочая температура - от -25°С до +50°С
- монтаж устройства - на DIN рейку, 35 мм
- подключение проводов - зажимы винтовые, до 2,5 мм²
- габаритные размеры - 1 модуль типа S (17,5 мм)
Работа с внешним трансформатором тока с вторичной обмоткой до 5А, без трансформатора тока в комплекте.
Назначение реле приоритета:
реле тока приоритетного действия служит для контроля величины тока, который расходуется электроприемниками и управления ими в случае, когда их одновременная работа вызывает перегрузку питающей сети и срабатывание предохранительных устройств.
Принцип действия:

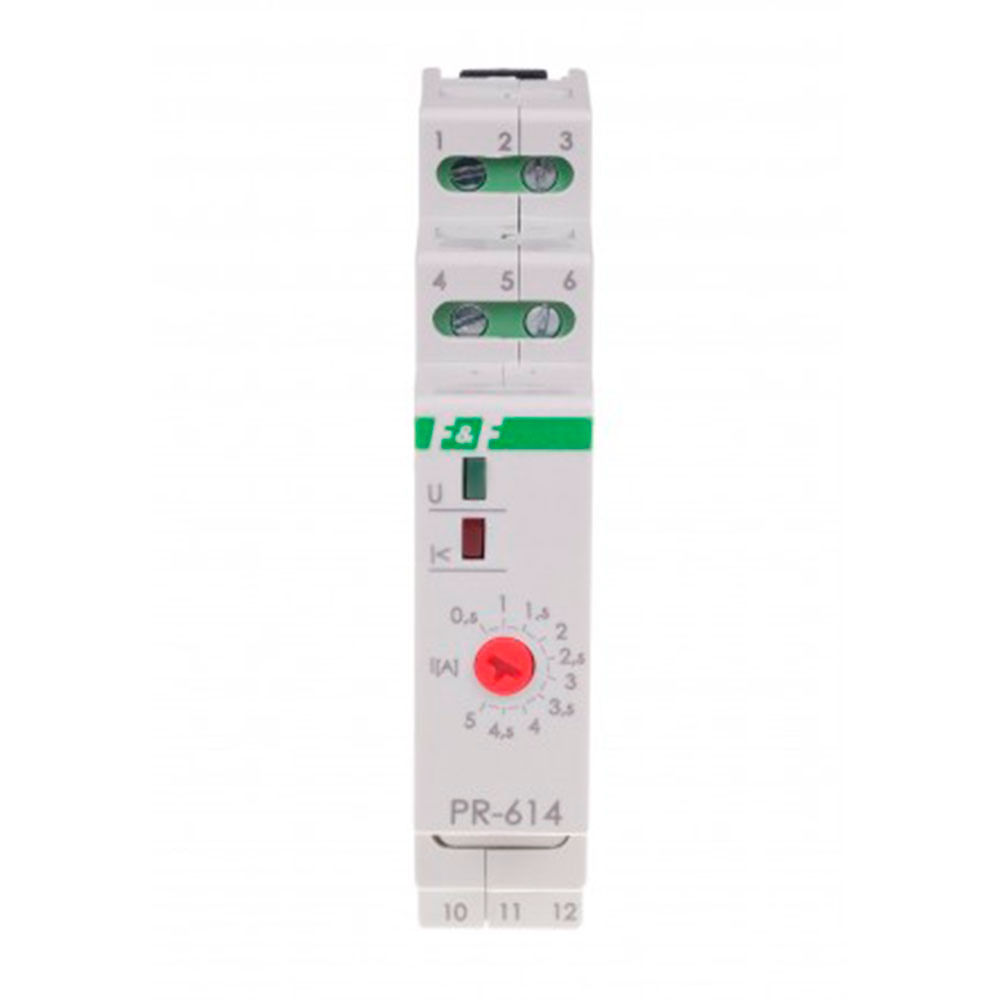

потенциометром устанавливается значение порога тока потребления в приоритетной цепи, при превышении которого реле выключает неприоритетную электрическую цепь. Снижение тока потребления в приоритетной цепи ниже установленного приводит к автоматическому включению неприоритетной цепи.
Замечание 1:
для электрических цепей с реле приоритетного действия следует применять автоматические предохранители с таким временем срабатывания, чтобы не было опережения реакции реле.
Замечание 2:
реле PR-614 приспособлено к работе с внешним трансформатором тока, первичная обмотка которого присоединена к приоритетной цепи, а к вторичной подсоединены измерительные контакты реле. Трансформатор необходимо подобрать с такими параметрами, чтобы ток вторичной обмотки не превышал 5 А.
Пример подключения реле приоритета:
для подключения потребителя приоритетной цепи с максимальным током нагрузки 140 А используем трансформатор тока с параметрами 150/5 А. Коэффициент трансформации составляет 30:1. В таком случае, при установке на шкале реле значения 2 А, реле сработает при действительном значении тока 60 А (30 * 2 А=60 А).
