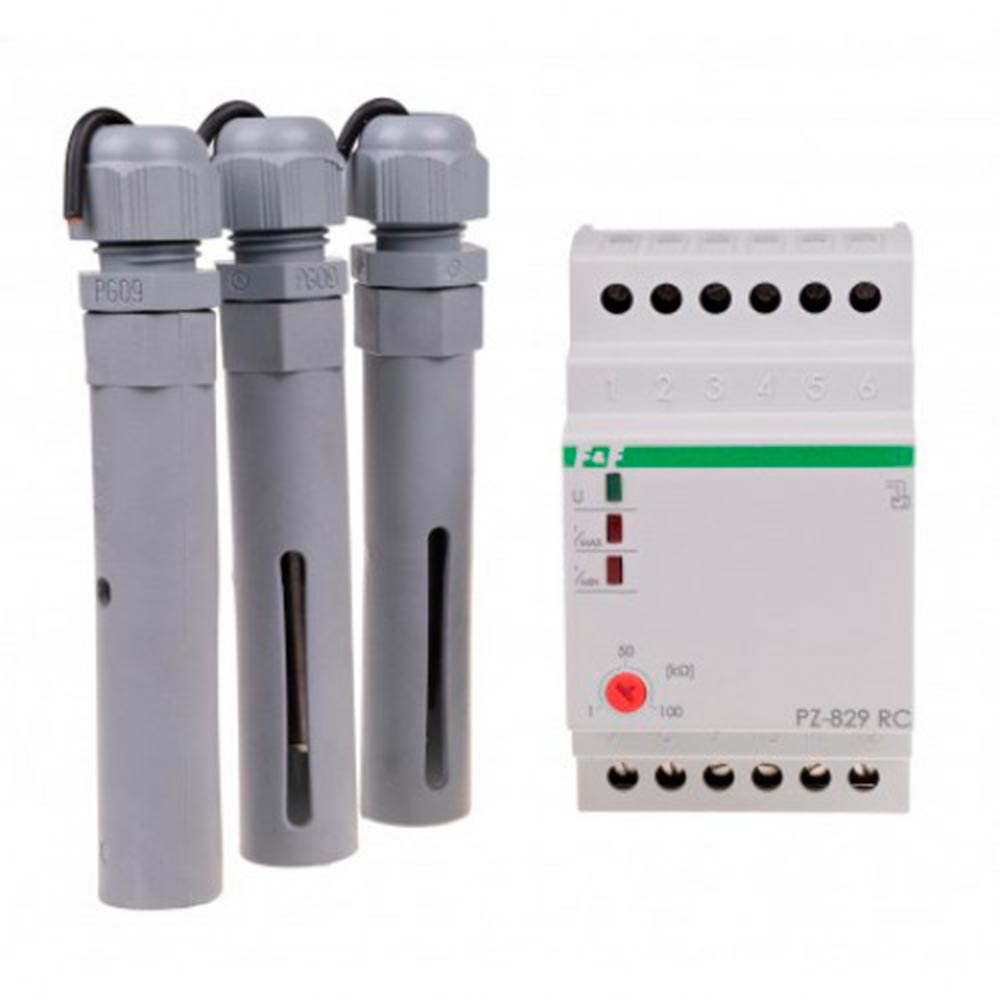

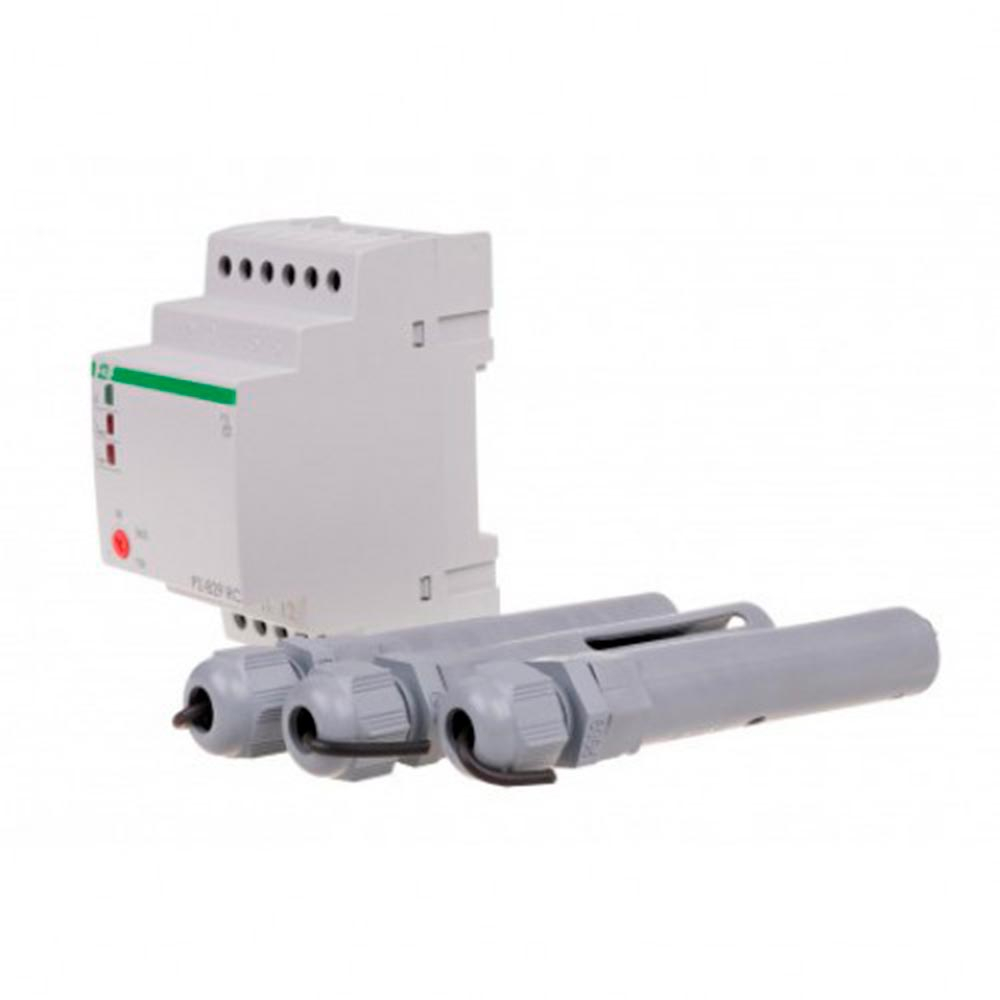

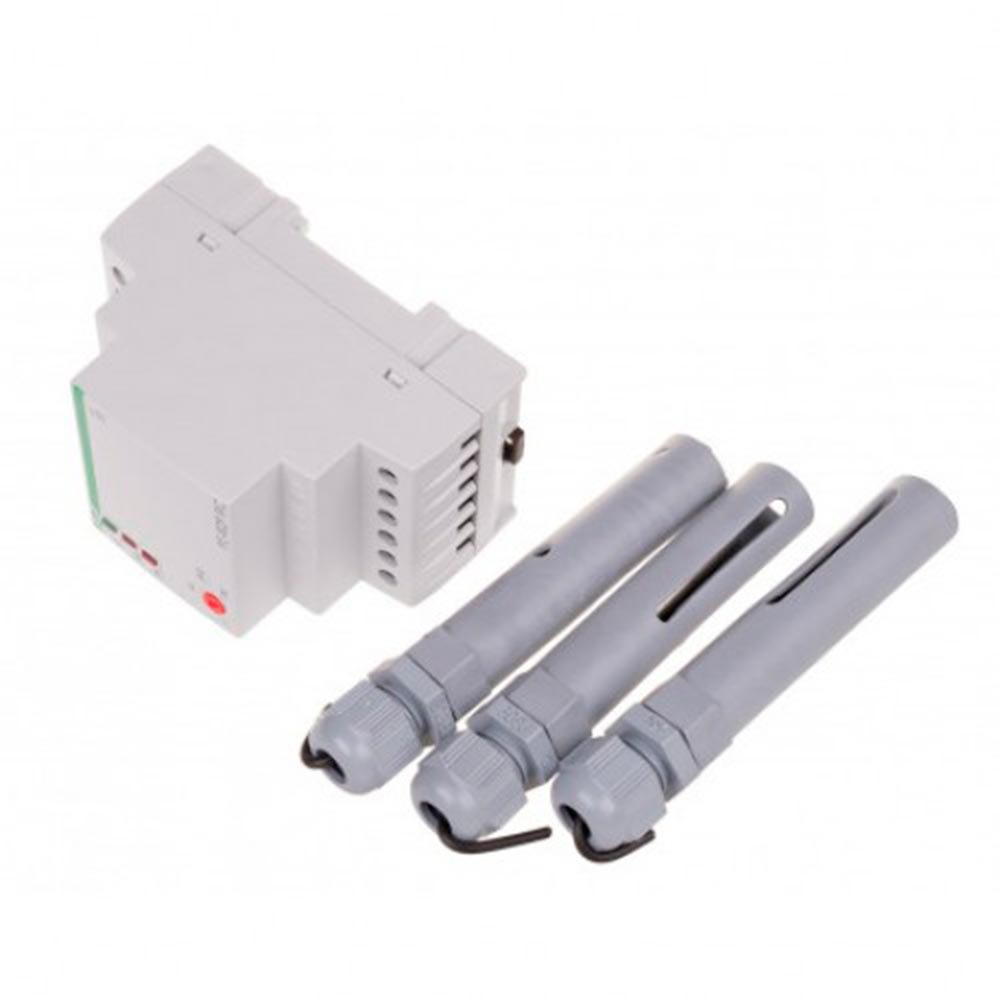

Реле контроля уровня жидкости ДР829Р
Действие: Если уровень жидкости снизится ниже положения МИН (электроды МИН и ОБЩ разомкнутые) - замыкаются контакты выходного реле 11-12 и 8-9. Если уровень жидкости поднимется выше положения МАКС (замкнутся электроды МАКС и ОБЩ) - замыкаются контакты выходного реле 11-10 и 8-7. Реле ДР-829Р имеет дополнительно регулятор чувствительности на проводимость жидкости.
напряжение питания 220 В, 50 Гц
максимальный ток нагрузки 16 А (cos?=1)
потребляемая мощность 1,1 Вт
контакты выходного реле 2 на переключение
задержка срабатывания от 1 до 2 с
выходные контакты 4-5-6 гальванически изолированные от сети
датчик жидкости электрод из кислотостойкой стали + изолятор Pg9
габаритные размеры электрода d=15 мм, h=95 мм
подсоединение электродов провода 1,5 - 100 м
напряжение на электродах максимальное менее 6 В
ток на электродах максимальный менее 0,13 мА
рабочая температура* от -25°С до +50°С
степень защиты устройства IP40
выносливость контактов 105 включений
монтаж устройства на шине 35 мм
присоединение проводов зажимы винтовые 2,5 мм2
габаритные размеры 3 модуля типа S (52,5 мм)
Замечание:
Во избежание случайного срабатывания, спровоцированного волнами на поверхности жидкости устройство имеет задержку во времени срабатывания до 5 секунд.
Электроды могут быть подсоединены проводом сечением 1 мм и длиной 100 м.
* Рабочая температура электродов при применении фторопластового крепления (не входит в комплект) равна рабочей температуре крепления (или гермоввода) и присоединенных проводов со специальной термоизоляцией.
