Описание

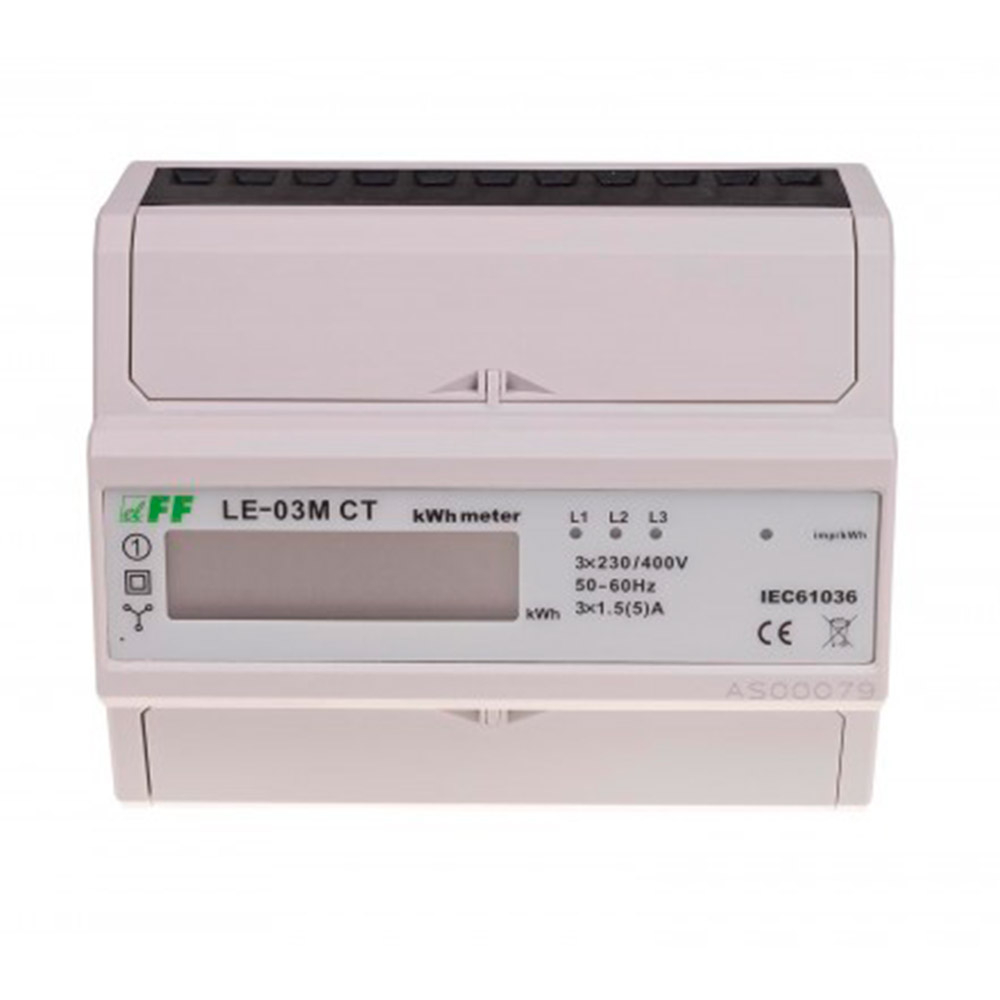

Счетчик электроэнергии ЛЕ-03M трехфазный
С портом RS485 и коммуникационным протоколом MODBUS RTU
Назначение: счетчики серии М предназначены для индикации и регистрации значений потребленной электроэнергии с возможностью дистанционного считывания данных со счетчиков по протоколу MODBUS RTU. Счетчики не предназначены для расчета с энергопоставщиками за потребленную электроэнергию, а только для внутреннего учета.
Технічні характеристики:
напруга живлення 3х220/380 В~ +N
номінальний струм 3x10 А
максимальний струм 3x100 А
мінімальний струм 0,04 А
клас точності згідно ІЕС61036 клас 1
споживана потужність не більше 10 ВА; 2 Вт
діапазон показів лічильника 0 - 999999,9 кВт*год
константа лічильника 800 імп./ кВт*год
візуальна індикація зчитування червоний світлодіод
імпульсні виходи SO+ SO- типу “відкритий колектор”
напруга під’єднання SO+ SO- не більше 27 В=
струм під’єднання SO+ SO- не більше 27 мА
константа SO+ SO- 800 імп./ кВт*год
послідовний інтерфейс RS485
протокол MODBUS RTU
робоча температура від -20°С до +50°С
монтаж на DIN-рейці 35 мм
приєднання проводів затискачі гвинтові 25 мм2
габаритні розміри 7 модулів типу S (122,5 мм)
