Сигнализатор скрытой проводки ЛК-220

Оплата заказа

Оплата производится исключительно в национальной валюте
В подтверждение оплаты мы выдаем Вам товарный чек

1. Наличными при получении

2. Безналичный расчет

3. Оплата частями

Доставка

Отправка товаров проводится каждый день с 8:00 до 18:00, кроме субботы и воскресенья

1.Самовывоз Наши магазины

2. Службой доставки Подробнее

Описание и характеристики
Назначение:
- проверки правильности фазировки бытовых электросчетчиков без снятия пломбы и защитной крышки;
- обнаружения скрытой проводки;
- обнаружения фазного провода на изолированных и неизолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями;
- проверки исправности предохранителей, плавких вставок, определения обрывов в проводах, находящихся под напряжением;
- выявления оборудования с обрывом заземления или зануления.
Основные области применения – при обслуживании электросчетчиков, электроустановок и электрических сетей.
ехнические характеристики:
Сигнализатор обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 0,38 кВ промышленной частоты без электрического контакта с проводником. Имеет четыре диапазона чувствительности к электрическому полю, создаваемому проводником. Сигнализатор издает световой и звуковой сигналы при помещении антенны сигнализатора на расстоянии от проводника:

Диапазон чувствительностиРасстояние кончика антенны до проводника, находящегося под напряжением, ммСигнализатор имеет режим самоконтроля, заключающийся в том, что при нажатии на кнопку любого диапазона сигнализатор издает короткий звуковой и световой сигналы.
Сила тока, потребляемого сигнализатором от источника питания не более 10 мА.
Габаритные размеры сигнализатора – не более 210 мм х 80 мм х 45 мм.
Масса сигнализатора – не более 0,25 кг
Срок службы сигнализатора – не менее 10 лет.
«1»от 0 до (10±5)
«2»от 0 до (100±50)
«3»от 0 до (300±150)
«4»от 0 до (700±350)

При проверке правильности фазировки счетчика, определении фазного провода в розетках и кабелях (Рисунок 1) включите диапазон «1» или «2». Прикоснитесь антенной к исследуемой цепи или крышке клеммной колодки счетчика напротив зоны подключения фазного провода, затем напротив зоны подключения нулевого провода. При этом уровень звукового и яркость светового сигналов должны быть выше в близости к фазному, чем к нулевому проводу. При сильном влиянии посторонних электрических полей прикоснитесь рукой к крышке счетчика.




Рисунок 1

Обнаружение перегоревшего предохранителяОбнаружение обрыва в кабелеОбнаружение скрытой проводки


В ЭКСПЛУАТАЦИИ - ТЫСЯЧИ СИГНАЛИЗАТОРОВ «ДЯТЕЛ», СТАВШИХ ПРОВЕРЕННЫМ И НАДЕЖНЫМ ИНСТРУМЕНТОМ ПРОФЕССИОНАЛОВ

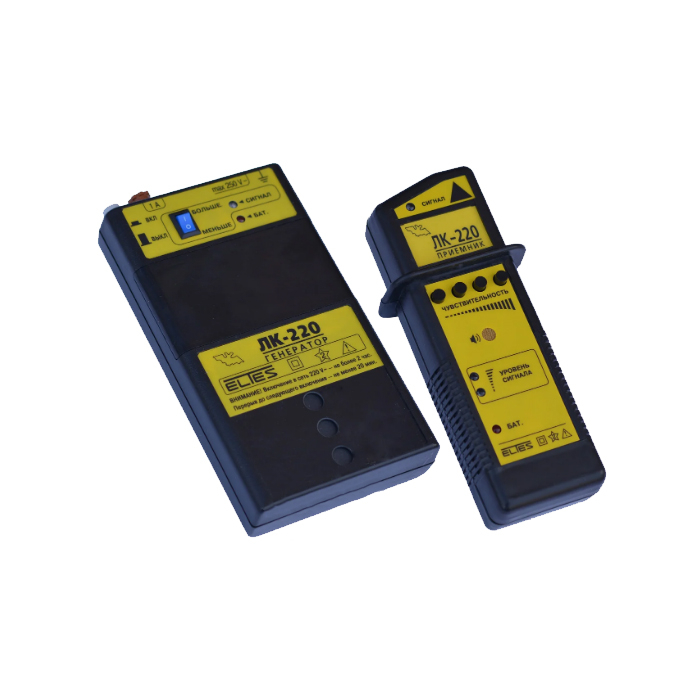

УНИВЕРСАЛЬНЫЙ КАБЕЛЬНЫЙ ЛОКАТОР ЛК-220 ДЛЯ ПОИСКА НЕИСПРАВНОСТЕЙ В ОБЕСТОЧЕНЫХ СЕТЯХ И В СЕТЯХ ПОД НАПРЯЖЕНИЕМ 250 В
Назначение:
- определение без разрушающих работ скрытых трасс электрических проводов, кабелей, металлических трубопроводов, экранирующей оплетки, нагревателей скрытых полов;
- нахождение среди многих других заданного провода, обрывов проводов;
- нахождение для заданного провода соответствующую ему коммутацию - предохранитель, автомат защиты, клемму, разветвительную коробку и др.;
- определение места обрыва или короткого замыкания, нахождение скрытых розеток, разветвительных коробок;
- нахождение трассы нулевого рабочего проводника и защитного заземления;
- нахождение скрытых (мимо средств учета) вводов электрической энергии;
- обнаружение кабеля в земле на глубине до 1 м.
Принцип действия:
   Локатор состоит из двух отдельных блоков - генератора и приемника. Генератор подключается к исследуемому проводнику и подает на него электрические импульсы. Электрическое поле, создаваемое импульсами, улавливается приемником.
   Уровень сигнала приемника тем выше, чемближе приемник к искомому проводнику.
   Ориентировочная глубина залегания искомого провода:
   Кирпич - 20 см, Бетон - 10 см, Стеклоблоки - 20 см.
Технические характеристики:
 Питание
   приемника
   генератора

 Ток потребления
   приемника
   генератора

 Масса, кг
   приемника
   генератора

Рабочий диапазон температур, ° С

батарея 6F22 ("Крона") 9В
две батареи батарея 6F22 ("Крона") 18В


до 30 мА
до 15 мА


0,2
0,3

от минус 20 до +40 ° С
