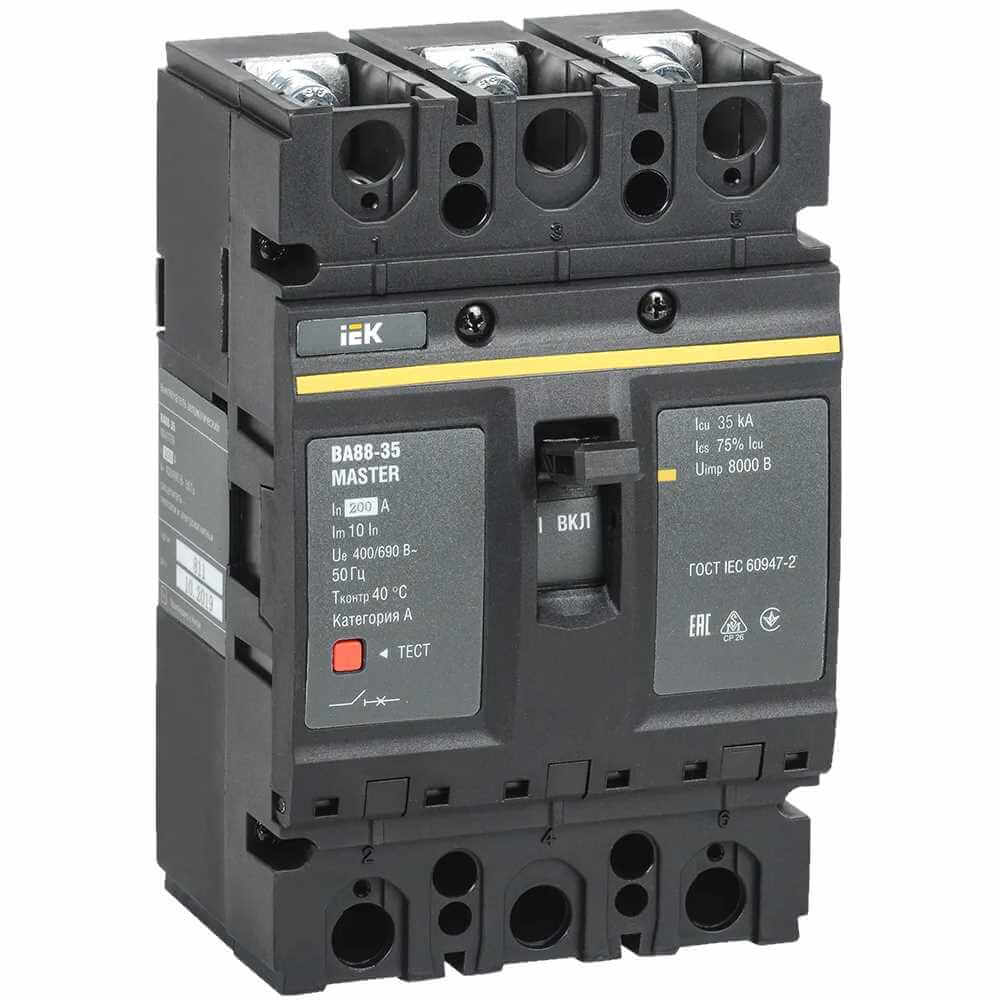

Автоматичний вимикач IEK ВА88-35 MASTER, AC 400-690 В, 3Ф, 200А, 35кА
Автоматичний вимикач ВА88 MASTER з литим корпусом призначений для захисту електричних мереж від коротких замикань, перевантажень, недопустимих знижень напруги, а також для нормального проведення струму.
Він доступний у п'яти розмірах, з термомагнітним розімкненням на струми від 16 до 800А і електронним розімкненням на струми від 125 до 800А.
Робоча напруга складає 400/690 В. Конструкція вимикача дозволяє установку додаткових пристроїв на місці установки за бажанням замовника.
Новий дизайн термомагнітного розімкнення (котушки) на малотокових автоматах гарантує активацію вимикача при 10 номінальних струмах для всіх автоматичних вимикачів. Використання міцних матеріалів у пайках значно збільшує термін служби: механічна стійкість до зносу досягає до 8500 циклів, а комутаційна — до 1500 циклів.
| Характеристика | Значення |
| Номінальний струм, А | 200 |
| Кількість полюсів | 3 |
| Номінальна відключна здатність Icu при 400 В/50 Гц, кА | 35 |
| Виконання | Стаціонарне |
| Номінальна робоча напруга, В | 400...690 |
| Тип виробу/компонента | Вимикач автоматичний у литому корпусі |
| Втрати енергії, Вт | 150.0 |
| Температура експлуатації, °C | -40...60 |
| Кількість вспоміжних перемикаючих контактів | 0 |
| Моторний привід вбудований | Ні |
| Тип підключення силової електричної ланцюга | Гвинтове з'єднання |
| Тип підключення силової електричної мережі | Винтове з'єднання |
| Комплексний захист від замикань на землю | Ні |
| Частота мережі, Гц | 50 |
| Ширина, мм | 107.0 |
| Висота, мм | 180.0 |
| Глибина, мм | 68.0 |
| Вага, кг | 1.710 |
| Висота над рівнем моря, м | <2000 |
| Діапазон регулювання без зад. спрацюв. розриву короткого замик., А | - |
| Діапазон уставки струму розриву, А | 2000 |
| Кількість допоміжних норм замкнених-НЗ контактів | 0 |
| Кількість допоміжних норм розімкнених-НО контактів | 0 |
| Конструкція пристрою | Вбудований пристрій розширення |
| Механічна стійкість, циклів | <7000 |
| Моторний привід - додатково | Так |
| Наявність електронного розривника | Ні |
| Номінальна імпульсна витримка напруги, кВ | 8 |
| Номінальна напруга, В | 690...690 |
| Номінальна напруга ізоляції Ui, В | 800 |
| Номінальний продовжуваний струм Iu, А | 200 |
| Номінальна робоча найбільша відкл. здатність Ics, кА | 26,25 |
| Відносна вологість повітря | 50% |
| Підходить для монтажу на DIN-рейку | Ні |
| Режим роботи | Постійний |
| З розривом під напругою | Так |
| Ступінь захисту - IP | IP30 |
| Ступінь захисту затискачів IP | IP00 |
| Тип елемента управління | Тумблер |
| Встановлення теплового розціпника, А | 200 |
| Встановлення електромагнітного розціпника Im, А | 10 In |
| Електростійкість, циклів | <2500 |
