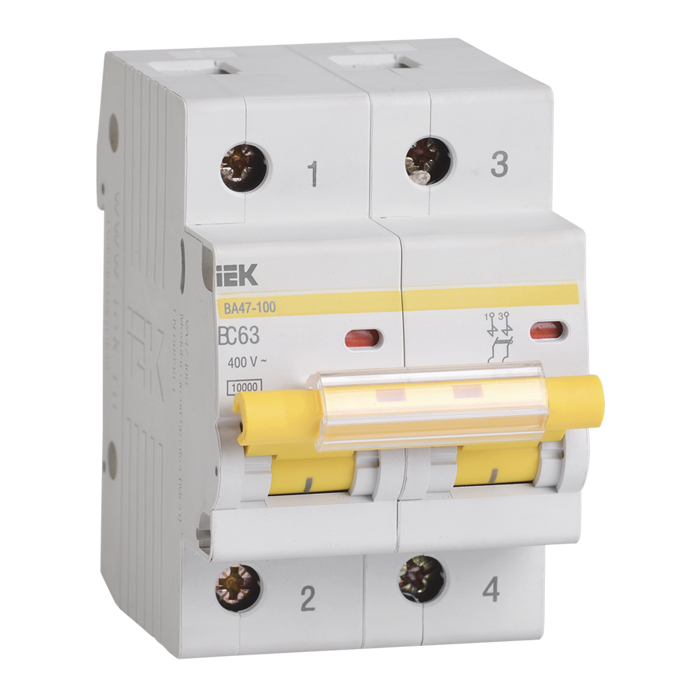

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок. Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов. Защёлка на DIN-рейку с двойным фиксированным положением. Широкий диапазон рабочих температур от -40°С до +50°С. Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики:
- Количество полюсов: 2
- Номинальный ток: 80 А
- Характеристика срабатывания - кривая тока: C
- Номинальное рабочее напряжение: 400 В
- Отключающая способность по EN 60898: 10 кА
- Ширина по количеству модульных расстояний: 3
- Макс сечение входящего кабеля: 35 мм²
- Номин напряжение постоян тока - DC: ≤ 60 В
- Номин импульсное выдерживаемое напряжение: 6 кВ
- Класс токоограничения: 3
- Частота: 50 Гц
- Степень защиты - IP: IP20
- Тип монтажа: на DIN-рейку
- Климатическое исполнение: УХЛ4
- Тип расцепителя: Тепловой, электромагнитный
- Сфера применения: Промышленное и бытовое
- Общ количество полюсов: 2
- Тип напряжения: Перемен./постоян. (AC/DC)
- Монтажная глубина - ниши: 74,3 мм
- Тип подключения: Винтовое соединение
- Количество силовых полюсов: 2
- Способ задания уставки расцепителя: По типу (A/B/C/D...)
- Время срабатывания расцепителя в зоне КЗ tm: 0,1 с
- Способ задания уставки мгновенного расцепителя: По кратности (Ki)
- Наличие взрывозащиты: Без взрывозащиты
- Тип монтажной рейки: 35x7.5
