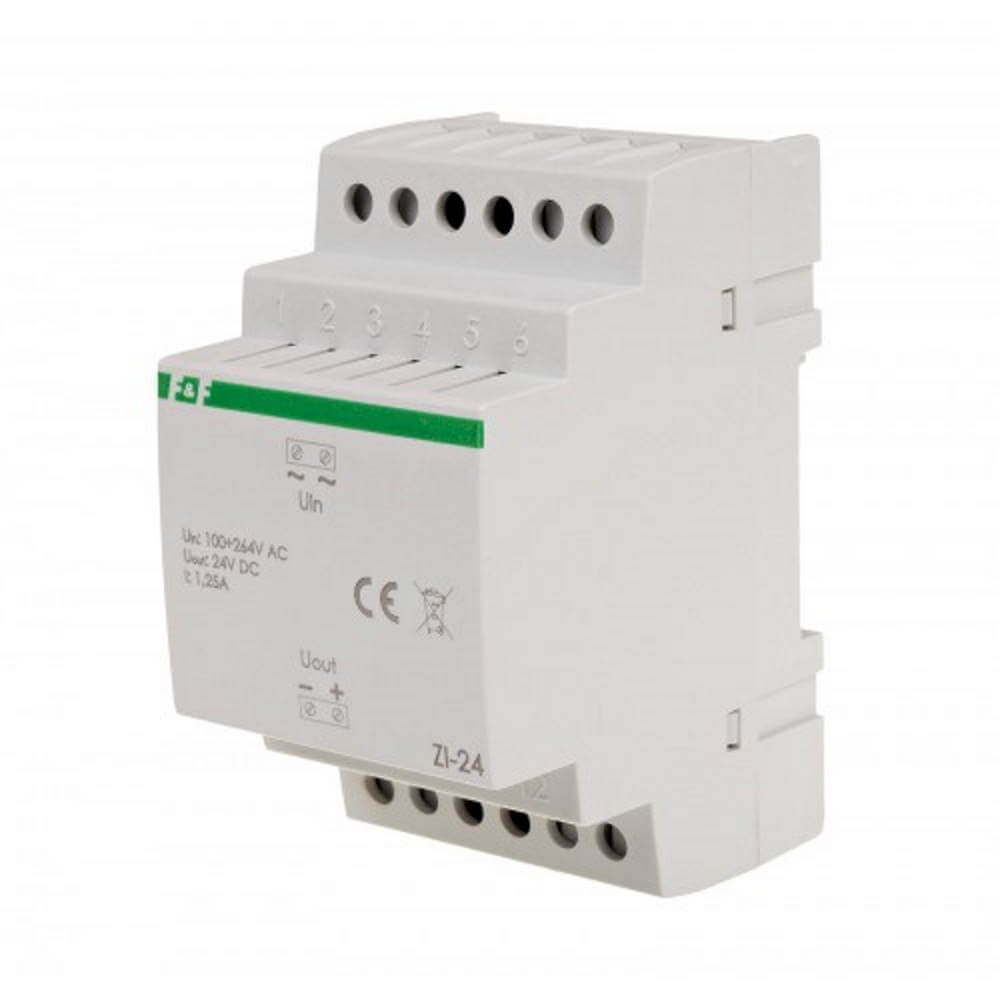

Опис імпульсний блок живлення F&F ZI-24, 1,25А, 24В, 30 Вт
Призначення:
Для живлення електричного та електронного обладнання із середньою споживаною потужністю, яке потребує стабільної фільтрованої напруги живлення. Якщо напруга живлення впаде нижче 160 В, блок живлення буде далі стабілізувати напругу на виході, але максимальний струм на виході буде зменшуватися пропорційно зменшенню напруги живлення. У разі збільшення навантаження понад максимальне блок живлення стабілізуватиме струм, а напруга на виході зменшуватиметься. Якщо напруга на виході впаде приблизно до 40%, блок живлення вимкнеться і буде виконувати спроби ввімкнутися через кожні 1,5 - 2 сек. Це ж станеться під час під'єднання приймача, якому для запуску потрібна велика сила струму (наприклад, холодна лампочка). Якщо перевантаження не надто велике, блок живлення після кількох спроб (наприклад, поступового нагрівання спіралі лампочки) стартує. Якщо навантаження занадто велике, блок живлення намагатиметься увімкнутися до моменту вимкнення навантаження.
Додаткова інформація:
- У разі зниження напруги на вході нижче 160 В блок живлення продовжуватиме стабілізувати напругу на виході, але максимальний струм на виході зменшуватиметься пропорційно падінню вхідної напруги.
- З огляду на високу частоту роботи перетворювача блока живлення, деякі, дуже чутливі радіо або мікропроцесорні пристрої можуть працювати некоректно. У таких випадках рекомендується використання фільтра OP-230, описаного в каталозі, встановленого між блоком живлення і навантаженням.
- У разі збільшення навантаження вище Iмакс блок живлення стабілізуватиме струм, а значення напруги на виході зменшуватиметься. Якщо її значення зменшиться до 40% від номінального, то блок живлення вимкнеться і буде кожні 1,5-2 сек робити спроби увімкнутися знову. Те саме станеться під час під'єднання навантаження, якому потрібен великий пусковий струм (наприклад, холодна лампа розжарювання). Якщо перевантаження не надто велике, блок живлення після кількох спроб увімкнення (наприклад, поступовий розігрів спіралі розжарювання лампи) почне працювати в нормальному режимі. Якщо перевантаження за струмом буде занадто великим - блок живлення робитиме спроби увімкнення аж до моменту вимкнення навантаження.
