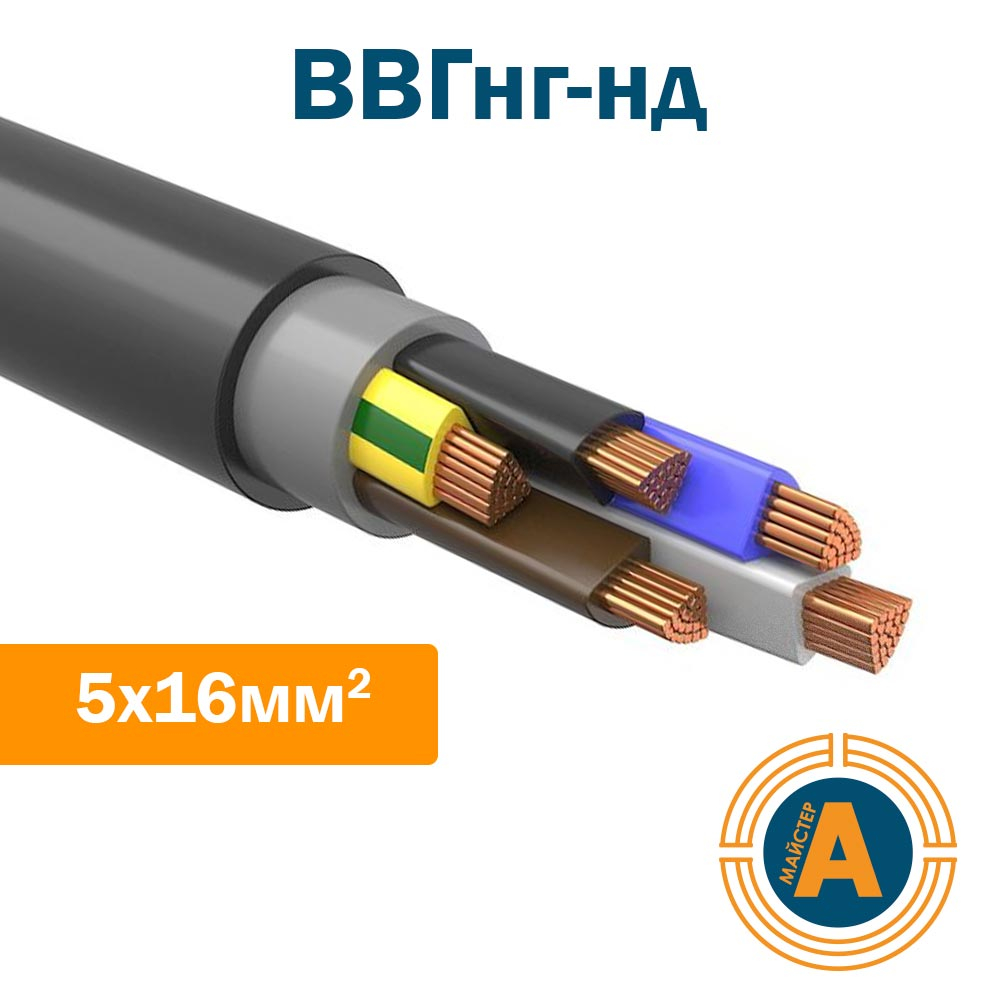

ВВГнгLS (нгд,нг-нд) - Силові кабелі з мідними жилами з ізоляцією і оболонкою з полівінілхлоридних
композицій зниженої пожежонебезпеки. (Індекс LS в марках означає низьке димо( і газовиділення Low Smoke)
ЗАСТОСУВАННЯ:
Кабелі, що не поширюють горіння, з низьким димо - та газовиділенням призначені для передачі і розподілу
електроенергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кВ частоти 50 Гц. < / SPAN > < / SPAN>< / SPAN>кабелі < / SPAN > < / P> виготовляються для загальнопромислового застосування і атомних станцій при поставках на внутрішній ринок і на експорт. Кабелі не поширюють горіння при прокладці в пучках. КОНСТРУКЦІЯ: 1. Струмопровідна ЖИЛА – мідна однодротяна або багатодротяна, круглої або секторної форми, 1 або 2 класу . 2. Ізоляція< / STRONG > - з полівінілхлоридної композиції зниженої пожежонебезпеки. < / SPAN > < / SPAN>< / SPAN>ізольовані жили багатожильних < / SPAN> кабелів мають відмінне забарвлення. Ізоляція нульових жил виконується < / SPAN>блакитного кольору. Ізоляція жив заземлення< / SPAN>< / SPAN>< / SPAN > < / P> виконується двоколірної (зелено-жовтого забарвлення). 3. Скручування – ізольовані жили двох-, трьох-, чотирижильних кабелів скручені; двох - і трижильні кабелі мають жили однакового перерізу, четырехжильные мають всі жили однакового перерізу або одну жилу меншого перерізу (жилу заземлення або нульову). 4. Внутрішня екструдована оболонка< / STRONG > & nbsp;– накладається по скрученим ізольованим жилах з ПВХ< / SPAN>< / SPAN > < / SPAN > < / P> композиції зниженої пожежонебезпеки, яка заповнює проміжки між жилами. < / SPAN > < / SPAN>< / SPAN>товщина внутрішньої оболонки не < / SPAN > < / P> менше 0,3 мм. Кабелі з секторними жилами допускається виготовляти без внутрішньої оболонки, в цьому випадку поверх скручених ізольованих жил повинна бути накладена з перекриттям одна або дві стрічки з поліетилентерефталатної плівки або термоскріплення полотна. 5. Зовнішня оболонка & nbsp;– з ПВХ композиції зниженої пожежонебезпеки. Для кабелів з перетином круглих< / SPAN>< / SPAN>< / SPAN> струмопровідних жил до 16 мм2 допускається накладення зовнішньої оболонки з одночасним заповненням проміжків між жилами. У цьому випадку внутрішня екструдована оболонка не накладається.
